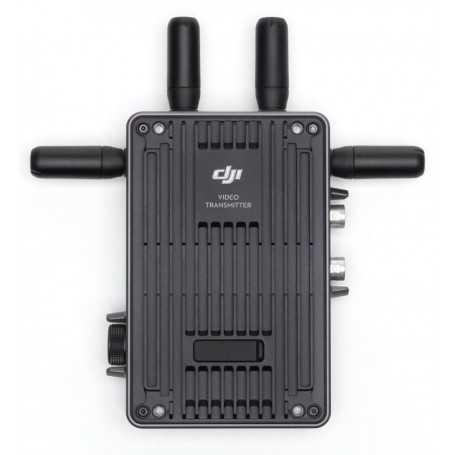

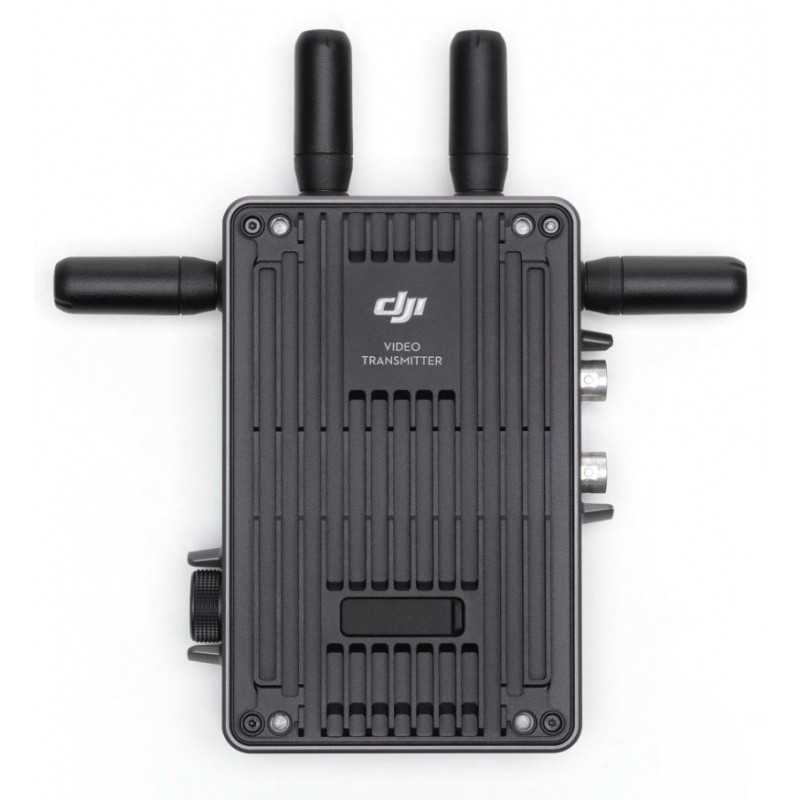

DJI vaizdo siųstuvas

DJI Transmission vystosi iš nusistovėjusios DJI oro vaizdo perdavimo technologijos, pateikiant integruotą sprendimą, kuris sujungia vaizdo imtuvą, monitorių, valdiklį ir įrašymo įrenginį. Jis sukurtas vietiniam integravimui su Ronin serijos produktais ir DJI Master Wheels, paverčiant pramonę novatoriška perdavimo patirtimi, kuri suteikia viziją už ribų.

Tolimas HD tiesioginis sklaidos kanalas

DJI Transmission apima O3 Pro vaizdo perdavimo technologiją, kuri siūlo neįtikėtiną 6 km/20 000 pėdų [1] perdavimo atstumą ant žemės. Jis taip pat palaiko perdavimą 1080p/60 kadrų per sekundę greičiu, o maksimalus 50 Mbps bitų dažnis, taip pat tiesioginį garso stebėjimą 16 bitų 48 kHz dažniu, todėl didelių rinkinių įguloms suteikiama puiki nuotolinio vaizdo ir garso stebėjimo patirtis.

Itin mažas delsos laikotarpis nuo galo iki galo

Vaizdo siųstuvas ir imtuvas naudoja tą patį lusto sprendimą kaip ir Ronin 4D, o kiekviena nuoroda yra aiškiai optimizuota, kad būtų užtikrintas itin mažas perdavimo vėlavimas nuo galo iki galo, kai suporuojamas su kino kameromis, pvz., ALEXA Mini LF.

Besiūlis automatinis dažnio šuolis

„O3 Pro“ prideda DFS juostas prie tradicinių 2,4 GHz ir 5,8 GHz dažnių juostų, siūlydamas iki 23 kanalų parinkčių, kurios suteikia profesionaliems įguloms labiau suderinamus ir be trikdžių perdavimo kanalus. Be to, DJI Transmission palaiko trijų juostų automatinį dažnio šuoliavimą, kuris automatiškai nuskaito elektromagnetinę aplinką ir ieško geriausio belaidžio kanalo.

Naudodami įmontuotą dažnio šlavimo įrenginį, vartotojai gali net rankiniu būdu pasirinkti optimalų kanalą, kad išvengtų trukdžių tarp įrenginių.

Sumontavus didelio stiprinimo antenas, perdavimo galimybės dar labiau padidinamos.

Vienas siųstuvas su keliais imtuvais

Didelio ryškumo nuotolinis monitorius palaiko vieną siųstuvą su keliais vaizdo ir garso imtuvais dviem perdavimo režimais. Valdymo režimu DJI transmisija užtikrina optimalų perdavimo efektyvumą. Stebėti galima iš dviejų imtuvų vienu metu, o Ronin 2, RS 3 Pro ir fotoaparato fokusavimą galima valdyti nuotoliniu būdu.

Įguloms, dirbančioms su keliais nariais ir komandomis, pvz., apšvietimu, meno skyriumi ir rekvizitais, transliacijos režimas gali būti įjungtas virš valdymo režimo, kad būtų galima naudoti neribotą imtuvų skaičių (perdavimo našumas skiriasi nuo valdymo režimo). Tai pakelia fotografavimo efektyvumą ir supratimą į visiškai naują lygį.

Šifruotas perdavimas

DJI Transmission palaiko saugų susiejimą ir AES 256 bitų šifravimą, kad apsaugotų nuo neteisėtos prieigos prie jūsų informacijos. Kartu su DJI pačių sukurtu lustu ir perdavimo protokolu DJI Transmission gali užtikrinti aukščiausią jūsų filmuotos medžiagos saugumo lygį.

Boxue Wang, fotografijos direktorius

" DJI Transmission ne tik optimizuoja filmų kūrimo procesą, bet ir išlaisvina mus nuo laidų vargo ir atstumo apribojimų. DJI tikrai galvoja sutelkti dėmesį į pagalbinių filmų kūrimo įrankių kūrimą. Detalės yra tai, kas tikrai skatina kinematografijos industrializaciją."

Integruotas dizainas

Palyginti su įprastais sprendimais, „ DJI Transmission“ integruoja didelio ryškumo monitorių su įmontuotu imtuvu, užtikrinantį optimalų nešiojamumą ir efektyvią sąranką, kad galėtumėte greitai pradėti bet kokioje aplinkoje.

Nuotoliniame monitoriuje yra įmontuotas vaizdo apdorojimo lustas, kuris yra toks pat, kaip ir Ronin 4D. Tai leidžia pasiūlyti daugybę funkcijų, be stebėjimo integruotam ir efektyviam priėmimui, stebėjimui, valdymui ir įrašymui.

Plačios gamos jutiklinis ekranas

Didelio ryškumo nuotolinis monitorius turi 7 colių plačios gamos jutiklinį ekraną, kurio ryškumas siekia iki 1500 nitų. Standartiškai komplektuojamas su grūdinto stiklo ekrano apsaugine plėvele ir profesionaliu monitoriaus gaubtu, užtikrinančiu sodrias, tikroviškas spalvas net esant stipriam apšvietimui. 1920 × 1200 raiškos ekrane rodoma neįkyri sąsaja (OSD) su matomomis detalėmis, pvz., fotografavimo parametrais, kad būtų užtikrinta lengvai pasiekiama informacija ir sklandus stebėjimas.

Pagalbiniai įrankiai

Nuotoliniame monitoriuje yra pagalbiniai įrankiai, pvz., saugi zona, rėmo kreiptuvas, zebro juostelės, klaidingos spalvos, smailės nustatymas ir bangos forma, skirta tiksliam kompozicijai, ekspozicijai ir fokusavimui.

Nepriklausomas įrašymas ir atkūrimas

Nuotoliniame monitoriuje taip pat yra „microSD“ kortelės lizdas ir leidžia įrašyti ir atkurti 1080p/60 kadrų per sekundę H.264 tiesioginį srautą, taip pat tuo pačiu metu pasiekti vaizdo įrašo laiko kodus, todėl lengva redaguoti tarpinius serverius tiesiai įrenginyje. Kai kartu naudojami keli nuotoliniai monitoriai, kiekvienas monitorius netgi gali įrašyti arba atkurti filmuotą medžiagą atskirai, netrukdydamas kitų monitorių.

Integruotas judesių valdiklis

Didelio ryškumo nuotolinis monitorius turi įmontuotą giroskopinį jutiklį, kuris leidžia jam veikti kaip atskiram Ronin 2 arba RS 3 Pro judesio valdikliui, nereikalaujant papildomų priedų. Tai leidžia naudotojams atlikti sudėtingesnius fotoaparato judesius iš judančios transporto priemonės arba naudojant strėlę.

Suderinamas su Ronin 4D rankenomis

Didelio ryškumo nuotolinis monitorius yra su nuo išsiplėtimo apsaugančiu rėmeliu. Naudojant su Ronin 4D rankenomis, vairasvirte galima valdyti Ronin 2 arba RS 3 Pro gimbalą, o fokusavimo ratuku galima valdyti fokusavimą ir fotoaparato parametrų, pvz., diafragmos, užrakto ir ISO, reguliavimą, o įrašymo mygtukas valdo paleidimą / sustabdymą. įrašymo, todėl RS 3 Pro naudotojo patirtis yra panaši į Ronin 4D.

Suderinamas su DJI Master Wheels ir DJI Force Pro

Kai naudojamas su DJI Master Wheels arba DJI Force Pro, nuotolinis monitorius leidžia vartotojams pasiekti pažangesnį gimbalo valdymą naudojant Ronin 2 arba RS 3 Pro. Pagal šį scenarijų pradinė įranga perduos valdymo signalus tiesiogiai per DJI Transmission, nebenaudodama belaidžių signalų iš DJI Master Wheels arba DJI Force Pro. Tai tris kartus padidina perdavimo našumą ir padidina signalo diapazoną, stabilumą ir apsaugos nuo trukdžių galimybes.

Veidrodžio valdymo režimas

Kai RS 3 Pro yra pritvirtintas prie strėlių, kabelių kamerų ir transporto priemonių, naudojant veidrodinio valdymo režimą, galite nuotoliniu būdu valdyti Sony beveidrodinių fotoaparatų meniu iš bet kurios įrenginio vietos.

Rui Zhong, fotografijos direktorius

„ DJI Transmission iš naujo apibrėžia vaizdo perdavimą. Tai visiškai nauja darbo eigos koncepcija, kuri sklandžiai integruoja valdymą ir stebėjimą, o tai labai pagerina efektyvumą. Kai Ronin stabilizatoriai veikia su naujausia DJI transmisija, matau atnaujintą šios klasikinės serijos gyvybingumą. DJI transmisija ne tik padaro „Master Wheels“ intuityvesnius, ilgesnis valdymo atstumas taip pat suteikia daugiau galimybių kino kalbai. DJI naujovės ir toliau įgalina kino pramonę.

Vaizdo siųstuvo prievadai

3G-SDI kilpos išvesties prievadas

Palaiko 1080p/60fps vaizdo įrašų išvestį.

3G-SDI įvesties prievadas

Palaiko 1080p/60fps vaizdo įrašų įvestį.

HDMI 1.4 tipo A įvesties prievadas

Palaiko 1080p/60fps vaizdo įrašų įvestį.

Didelio ryškumo nuotolinio monitoriaus prievadai

3,5 mm stereo lizdas

Stebi garsą realiu laiku.

microSD kortelės lizdas

Vidiniam įrašymui ir atkūrimui monitoriuje.

HDMI 2.0 tipo A įvesties prievadas

Palaiko 4K / 60 kadrų per sekundę vaizdo įrašų įvestį.

C tipo USB prievadas

Dėl programinės įrangos atnaujinimų.

Maitinimo įvesties prievadas

6,8 V–17,6 V maitinimo įvestis (įskaitant CAN įvestį ir išvestį bei jungtį su DJI Master Wheels ir DJI Force Pro).

HDMI 1.4 tipo A išvesties prievadas

Palaiko 1080p/60fps vaizdo įrašų išvestį.

3G-SDI išvesties prievadas

Palaiko 1080p/60fps vaizdo įrašų išvestį.

Tiesioginis maitinimo šaltinis iš Gimbal

DJI transmisija gali susieti su Ronin 2 arba RS 3 Pro, kad būtų pritaikytas fotografavimo sprendimas. Vaizdo siųstuvą galima pritvirtinti tiesiai prie šaltojo bato, esančio kardano apačioje, ir maitinti jį tiesiogiai be papildomų baterijų.

Kiti maitinimo sprendimai

WB37 maitinimo šaltinis

Vaizdo siųstuvas ir didelio ryškumo nuotolinis monitorius yra suderinami su DJI WB37 baterija.

NP-F maitinimo šaltinis

Jie taip pat gali naudoti pridedamą NP-F baterijos adapterį universalioms baterijoms.

V formos maitinimo šaltinis

Trečiųjų šalių V tipo akumuliatoriaus adapteriai taip pat gali būti naudojami tiekti maitinimą vaizdo siųstuvui ir nuotoliniam monitoriui naudojant V tipo baterijas. Vaizdo siųstuvo priekyje ir gale yra „Pogo“ kaiščiai, skirti specialiam V tipo akumuliatoriaus adapteriui pritvirtinti prie fotoaparato, kad būtų galima tiekti kameros ir vaizdo siųstuvo maitinimą.

DC-IN maitinimo šaltinis

Kad maitinimas būtų nuolatinis, P-TAP į DC-IN maitinimo kabelį galima prijungti prie išorinio maitinimo šaltinio.

Dėžėje

Vaizdo siųstuvas × 1

WB37 baterijos adapteris (TX) × 1

NP-F baterijos adapteris (TX) × 1

„Ronin“ vaizdo perdavimo antena × 2

USB-C laidas × 1

SDI kabelis × 1

Nuolatinės srovės maitinimo kabelis × 1

Nuolatinės srovės iki P-TAP maitinimo kabelis × 1

USB-C į LEMO maitinimo kabelis × 1

RS Gimbal tvirtinimo plokštė × 1

Diegimo įrankių rinkinys × 1

Specifikacijos

Svoris Vaizdo siųstuvo svoris: apytiksl. 350 g / 0,77 svaro (išskyrus antenas), didelio ryškumo nuotolinio monitoriaus svoris: apytiksl. 727 g / 1,6 svaro (be antenų)

Matmenys Vaizdo siųstuvas: 127 × 87 × 26 mm (I × P × A, išskyrus antenas), didelio ryškumo nuotolinis monitorius: 213 × 135 × 51 mm (I × W × A, išskyrus antenas)

Darbinio dažnio ne DFS dažnių juosta: 2,4000-2,4835 GHz, 5,150-5,250 GHz, 5,725-5,850 GHz ; DFS dažnių juosta: 5,250–5,350 GHz, 5,470–5,600 GHz, 5,650–5,725 GHz

Siųstuvo galia (EIRP) 2,4000–2,4835 GHz:

Maksimalus dažnių juostos plotis 40 MHz

Maksimalus bitų greitis 50 Mbps

Energijos suvartojimas 11 W

Maitinimo įtampa nuo 6 iki 18 V

Išėjimo įtampa Maitinimo išvesties prievadas: nuo 6 iki 18 V

Vaizdo siųstuvo veikimo laikas: 3 valandos 40 minučių, didelio ryškumo nuotolinis monitorius: 2 valandos

Įvesties vaizdo formatas 3G SDI: YCbCr 4:2:2 10 bitų, HDMI RGB 4:4:4, 1080p: 23.98/24/25/29.97/30/50/59.94/60fps, 1080i: 50/509fps,/609.94 720p: 50/59,94/60 kadrų per sekundę

Išvesties vaizdo formatas 3G SDI: YCbCr 4:2:2 10 bitų, 1080p: 23,98/24/25/29,97/30/50/59,94/60 kadrų per sekundę, 1080i: 50/59,94/60 kadrų per sekundę, 920/59,94/60 kadrų per sekundę

Įvesties garso formatas SDI, įdėtas HDMI

Išvesties garso formatas PCM

Vaizdo perdavimo sistema O3 Pro

Maksimalus vaizdo įrašo pralaidumas 50 Mbps

Vaizdo perdavimo delsa 68 ms, 100 ms

Vaizdo įrašo kodavimo formatas H.264

Maksimalus perdavimo atstumas 6 km (FCC), 4 km (CE / SRRC / MIC)

Maksimalus dažnių juostos plotis 40 MHz

Darbinė temperatūra nuo -10° iki 45°C (nuo 14° iki 113°F)

Veidrodinio valdymo režimas Palaikomi fotoaparatų modeliai ZV1/A7 III/A7S III/A7M III/A7R III/A7R IV/A7 IV/FX3/A7S II/A6600/A6400 ir visi Sony fotoaparatai, palaikantys BRAVIA (HDMI valdymą).
