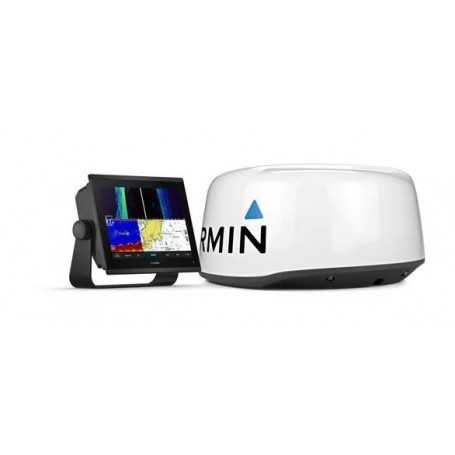

Garmin GPSMAP 1223xsv su GMR 18 HD+ Radome

• Lengvai integruokite su daugiau variklių.
• Prisijunkite prie suderinamų trečiųjų šalių įrenginių naudodami OneHelm™ skaitmeninį perjungimą.
• Lengvai sukurkite savo jūrų sistemą naudodami geriausią tinklo ryšį.
• Naršykite bet kokius vandenis naudodami iš anksto įkeltus žemėlapius ir pakrančių žemėlapius.
• Žemiau žiūrėkite savo valtį su įmontuotomis sonaro galimybėmis.
• Valdykite savo patirtį jūroje beveik iš bet kurios vietos.

Ypatingai AUKŠTOS RAIŠKOS SKAENAVIMO SONARAS

Gaukite įmontuotus itin didelės raiškos SideVü ir ClearVü skenuojančius sonarus su ryškiomis, didelio kontrasto spalvų paletėmis, padedančiomis atskirti žuvis nuo struktūros. GPSMAP® X3 serija taip pat palaiko 1 kW CHIRP tradicinio sonaro galimybes.

PANOPTIX™ SONARO PARAMA

Susiekite su Panoptix arba LiveScope™ lengvai interpretuojamu tiesioginiu sonaru (reikalingas keitiklis, parduodamas atskirai), kad pamatytumėte visą savo valtį realiuoju laiku.

GREIČIAU, AŠTIESiau, IŠMANiau

Dėl papildomos apdorojimo galios ir naujos plonos konstrukcijos su stiklu nuo krašto iki krašto ir mažesnio vieneto ploto, šį braižytuvą lengva pritaikyti įvairesnėms prietaisų konfigūracijoms.

PATOBULINTA EKRANO OPTIKA

Nauji didesnės raiškos IPS ekranai, skirti 9 colių ir 12 colių braižytuvams, pagerina skaitomumą saulės šviesoje ir matomumą bet kokiu kampu, su 50 % daugiau pikselių nei ankstesnės kartos 9 colių GPSMAP įrenginiai.

IŠANKSTINIAI ĮKAUTI ŽEMĖLAPIAI

Patirkite neprilygstamą aprėptį ir detalumą naudodami iš anksto įkeltus BlueChart® g3 pakrančių žemėlapius ir LakeVü g3 vidaus žemėlapius su integruotu Garmin ir Navionics® turiniu bei Auto Guidance3 technologija.

PASIRENKAMOS GRENDĖS IR ŽEMĖLAPIAI

Atnaujinkite savo žemėlapių braižytuvą naudodami pasirenkamą Garmin Navionics+™ arba aukščiausios kokybės Garmin Navionics Vision+™ kartografiją su integruotu pakrančių ir vidaus vandenų turiniu, prieiga prie kasdienių atnaujinimų, Auto Guidance+™ technologija2 ir kt.

PASIRENKAMA RADARO RYŠKUTE

Kad išvengtumėte oro sąlygų ir eismo ant vandens, kompaktiškas 4 kW GMR™ 18 HD+ kupolinis radaras yra komplektuojamas su GPSMAP kartografijos / sonaro paketu.

GARMIN SAILASSIST™ BURĖJIMO FUNKCIJOS

Peržiūrėkite bėgimo linijas, lenktynių starto linijos nurodymus, patobulintą vėjo rožių, krypties ir kurso linijas virš žemės, tikrus vėjo duomenų laukus ir potvynio / srovės / laiko slankiklį, vėjo kampą, nustatymą ir dreifą, vėjo greitį, polius ir dar daugiau3.

PASIRENKAMOS PREMIUM NAVIGACIJOS FUNKCIJOS

Šiose pasirenkamose diagramose pateikiami geriausi Garmin ir Navionics® duomenys, Auto Guidance3 technologija ir kitos aukščiausios kokybės navigacijos funkcijos.

BURĖJIMAI POLARAI

Naudokite poliarinę lentelę, kad pamatytumėte pagrindinius duomenis, įskaitant tai, kaip greitai turėtumėte važiuoti tam tikru vėjo kampu ir greičiu – kad žinotumėte, ar reikia reguliuoti burės apdailą.

GARMIN MARINE TINKLAS

Jei savo valtyje turite kelis suderinamus Garmin įrenginius, galite dalytis informacija, pvz., žemėlapiais, naudotojo duomenimis, radaru ir IP kameros vaizdo įrašu.

NMEA 2000® IR NMEA 0183 TINKLAI

Viename ekrane prisijunkite prie suderinamų autopilotų, skaitmeninių perjungimų, orų, Fusion-Link™ garso sistemos, medijos, VHF, AIS ir daugiau.

ACTIVECAPTAIN® APP

Integruotas „Wi-Fi®“ ryšys suporuojamas su nemokama „viskas viename“ mobiliąja programėle, kad galėtumėte pasiekti „OneChart™“ funkciją, išmaniuosius pranešimus, programinės įrangos naujinius, „Helm“, „Garmin Quickdraw™“ bendruomenės duomenis ir dar daugiau4.

INTEGRUOTA ANT® TECHNOLOGIJA

Prisijunkite prie kai kurių mėgstamų įrenginių, tokių kaip quatix® jūriniai laikrodžiai, gWind™ Wireless 2 keitikliai, GNX™ Wind jūriniai instrumentai ir belaidžiai nuotolinio valdymo pultai.

J1939 PRIJUNGIMAS

Dabar galite prijungti savo žemėlapių braižytuvą prie įvairių tipų variklių, įskaitant tam tikrus Yamaha variklius.

ONEHELM FUNKCIJA

Ši funkcija sujungia visas pasirinktų trečiųjų šalių įrenginių, pvz., EmpirBus™ skaitmeninio perjungimo, operacijas ir galimybes viename ekrane.

DĖŽĖJE

• GPSMAP 1223xsv kartoploteris
• iš anksto įdiegta microSD™ kortelė
• Maitinimo kabelis
• NMEA 2000® T formos jungtis
• NMEA 2000 nuleidžiamas kabelis (2 metrai)
• 8 kontaktų keitiklio ir 12 kontaktų garso signalo adapterio laidas
• Užstato tvirtinimo rinkinys su rankenėlėmis
• Įleidžiamo montavimo komplektas su tarpine
• Apsauginis dangtelis
• Apkarpykite užsegamus dangtelius
• Dokumentacija

Su 18 HD+ radaru

Viršuje esantis turinys plius:

• GMR 18 HD+ aptakas
• Montavimo įrangos komplektas
• Maitinimo laidas (15 m)
• Tinklo kabelis (15 m)
• Montavimo instrukcijos
• Montavimo šablonas

Generolas

MATMENYS 12,1 x 8,9 x 3,2 col. (30,8 x 22,8 x 8,2 cm)

LIEČIAMAS EKRANAS TAIP

ĮVESTIS Liečiamas ekranas

EKRANO DYDIS 10,3 x 6,4 colio; 12,1 colio įstrižainė (26,2 x 16,3 cm; 30,7 cm įstrižainė)

EKRANO RAIŠKA 1280x800 pikselių

EKRANAS TIPAS WXGA

SVORIS 6,6 svaro (3,0 kg)

ATSPIRUS VANDENIUI IPX7

MONTAVIMO GALIMYBĖS Užstatas, lygus arba plokščias („Garmin“ nesiūlo jokios techninės įrangos ar priedų, skirtų plokščiam montavimui. Reikalingi profesionalūs įrankiai ir žinios.)

Žemėlapiai ir atmintis

PRIĖMI DUOMENŲ KORTELES 2 „microSD“ kortelės (įrenginio gale)

KELIO TAŠKAI 5000

TAŠKAI 50 000

TRAKOS 50 išsaugotų takelių

NAVIGACIJOS MARŠRUTAI 100

Jutikliai

TURI ĮSTATYTĄ IMUVĄ TAIP

IMtuvas 10 Hz

SUDERINAMAS NMEA 2000 TAIP

NMEA 0183 SUDERINAMAS TAIP

GPS TAIP

GLONASS TAIP

GALILEO TAIP

PARAMA WAAS TAIP

Integruoti žemėlapiai

ĮSTATYTAS AUTOMATINIS VALDYMAS TAIP

BLUECHART (PAKRANTĖ) TAIP

EŽERAS (VIDAUS) TAIP

(GARSO) POTANOVIŲ LENTELĖS TAIP

Pasirenkamas žemėlapio palaikymas

LAKEVÜ G3 TAIP

LAKEVÜ G3 ULTRA TAIP

GARMIN NAVIONICS+™ TAIP

GARMIN NAVIONICS VISION+™ TAIP

(GARSAS) TOPO TAIP

STANDARTINIS ŽEMĖLAPIS TAIP

GARMIN QUICKDRAW CONTOURS TAIP

RASTRINĖS diagramos PARAMA TAIP

Chartplotter funkcijos

SUDERINAMAS SMART MODE TAIP

AIS TAIP

DSC TAIP

PALAIKIA FUSION-LINK™ SUDERINAMUS RADIJUS TAIP

GSD BLACK BOX SONARO PARAMA TAIP

GCV BLACK BOX SONARO PARAMA TAIP

ACTIVECAPTAIN® SUDERINAMAS TAIP

SUDERINAMAS GRID (GARMIN REMOTE ĮVESTIES PRIETAISAS). TAIP

SUDERINAMAS BELAIDAS NUOTOLINIO PUODAS TAIP

BURĖJIMO FUNKCIJOS TAIP

GARSO PERSPĖJIMAI TAIP

ONEHELM PARAMA TAIP

Sonaro funkcijos ir specifikacijos

EKRANAS SONARAS TAIP

MAITINIMO IŠVESTIS 1 kW

TRADICINIS SONARAS (DVIGU DAŽNIS / SPINDULIS) įmontuotas (vieno kanalo CHIRP, 70/83/200 kHz, L, M, H CHIRP)

CLEARVÜ įmontuotas 260/455/800/1000/1200 kHz

(GARSAS) SIDEVÜ įmontuotas 260/455/800/1000/1200 kHz

PANOPTIX™ SONARAS TAIP

LIVESKOPAS TAIP

Jungtys

NMEA 2000 UOSTAI 1

JUNGTYS NMEA0183 ĮVESTIES PRIJUNGTAI 1

NMEA 0183 ĮVESTIES (TX) PRIESTAI 1

VAIZDO ĮVESTIES PRIETAI 1 (BNC kompozitas)

J1939 UOSTAI 1

GARMIN MARINE NETWORK UOSTAI 2

12 KEIČIŲ KEITIMO PRIJUNGTAI 1

USB prievadai TAIP

BNC IŠORINĖ GPS ANTENOS PRIEDAS TAIP

BLUETOOTH® SKAMBINIMAS TAIP

ANT+ (PRIJUNGIMAS) TAIP

GARMIN WI-FI TINKLAS (VIETINIS PRIJUNGIMAS) TAIP

Elektrinės savybės

ELEKTROS ĮVESTIS Nuo 10 iki 32 Vdc

TIPINĖ SROVĖS IŠIMTA 12 VDC 1,68 A

DIDŽIAUSI SROVĖS IŠVAIMAS 12 V DC 3 ,56 A

MAKSIMALUS NAUDOJIMAS ESANT 10 VDC 43 W
