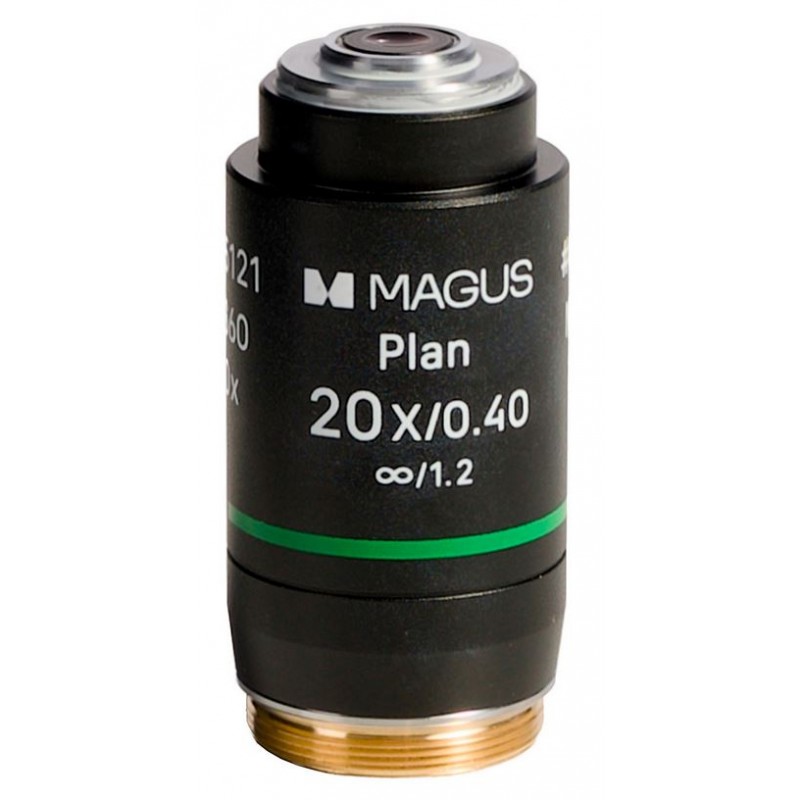

Magus 20PL60V Plan 20х/0.40 ∞/1.2 H60mm objektyvas (85121)

Šis objektyvas skirtas šviesaus lauko mikroskopijai. MAGUS Bio V360 mikroskopo komplekte yra faziniai objektyvai, kurių vidiniame lęšyje yra išgraviruotas metalinis žiedas. Šis žiedas būtinas fazinio kontrasto stebėjimams, nes jis sukelia ketvirčio bangos ilgio fazės poslinkį lyginant su likusia šviesa ir sumažina šviesos pralaidumą. Dėl šios priežasties standartiniam šviesaus lauko darbui rekomenduojami objektyvai be fazinių plokštelių.

Optinė raiška ir aberacijų korekcija

20×/0,40 objektyvas suteikia 0,69 µm skiriamosios gebos ribą. Chromatinės aberacijos yra koreguotos mėlynam ir raudonam šviesos spektrui, sferinė aberacija – žaliam, o lauko iškrypimas – maždaug 90% matymo lauko skersmens.

Optinė sistema ir mechaniniai parametrai

Objektyvas sukurtas naudoti su begalybei koreguota optine sistema ir turi 60 mm parfokalų atstumą. Naudojant su 10× okuliaru, kurio matymo lauko skaičius yra 22 mm, matymo lauko skersmuo yra 1,1 mm. Objektyvas tinkamas naudoti su indais, kurių dugno storis yra 1,2 mm.

Naudingas didinimo diapazonas

Naudojant 20× objektyvą, apatinė mikroskopo naudingo didinimo riba yra 200×. Žemiau šio lygio smulkios preparato detalės negali būti aiškiai išskirtos. Viršutinė naudingo didinimo riba yra 400×; didesni didinimai neatskleidžia papildomų detalių ir todėl yra neefektyvūs. Su 20×/0,40 objektyvu rekomenduojami okuliarai, kurių didinimas yra nuo 10× iki 20×.

Planas achromatinis dizainas

Planas achromatiniai objektyvai sukuria vaizdus, kurie išlieka fokusuoti tiek centre, tiek kraštuose, todėl iškraipymas yra minimalus. Tai ypač tinka skaitmeniniam vaizdavimui ir naudojimui su plataus lauko okuliarais, kurių matymo laukas yra 22 mm.

Suderinamumas

Suderinamas su MAGUS Bio V360 inversiniu biologiniu mikroskopu.

Specifikacijos

Prekės ID: 85121
Prekės ženklas: MAGUS
Garantija: 2 metai
EAN: 5905555025759
Pakuotės matmenys (I × P × A): 3 × 5 × 3 cm
Lęšio medžiaga: optinis stiklas
Objektyvo klasė pagal aberacijų korekciją: planas achromatinis
Didinimas: 20×
Skaitmeninė diafragma: 0,40
Darbinis atstumas: 4 mm
Parfokalinis atstumas: 60 mm
Dugno storis: 1,2 mm
Suderinamas vamzdelio ilgis: begalybė
Spyruoklinis rėmas: ne
Imersija: ne
