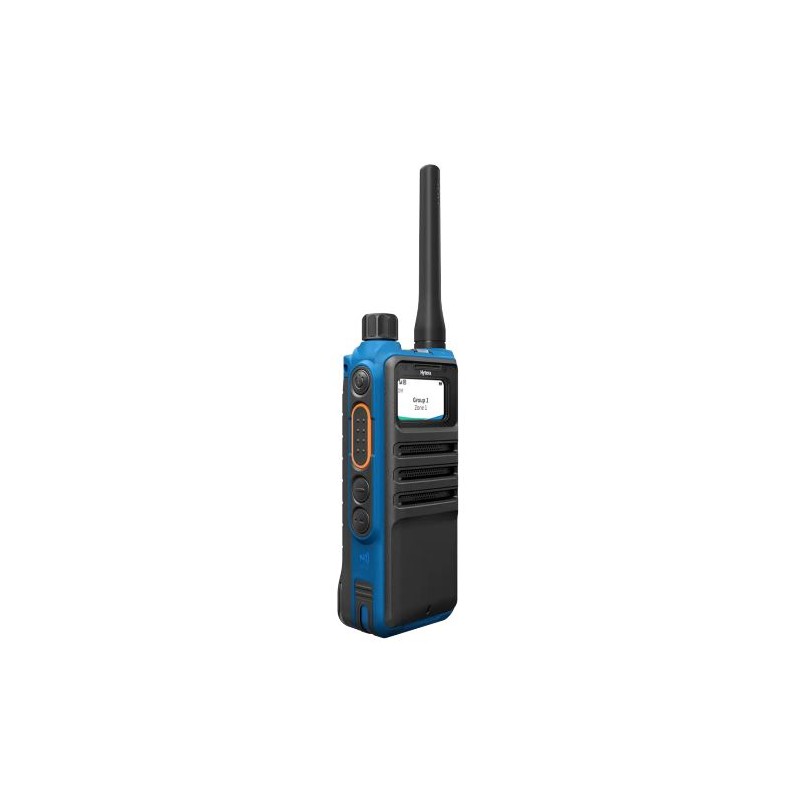

Hytera HP715Ex IIA VHF – savaime saugus DMR nešiojamasis dvipusis radijo ryšio įrenginys

HP715Ex IIA savaime saugus DMR nešiojamasis dvipusio ryšio radijo imtuvas sukurtas su saugia konstrukcija, tvirtu korpusu ir pažangiu ergonominiu dizainu. Jis užtikrina aiškų ir galingą garsą, ilgą veikimo laiką ir patikimą ilgų atstumų ryšį. Visiškai atitinka griežtus IECEx sprogimui atsparius reikalavimus, radijo stotelė turi tarptautiniu mastu pripažintus IECEx sertifikatus. Savaime saugus dizainas atitinka pasaulinius sprogimui atsparius standartus, užtikrinant patikimą ir saugų ryšį naftos ir dujų, priešgaisrinės ir gelbėjimo tarnybose, oro uostuose, gamyboje ir kitose pavojingose darbo aplinkose.

Bendrosios charakteristikos

Dažnių diapazonas
VHF: 136–174 MHz

Kanalai ir zonos
Kanalų talpa: 1024
Zonų talpa: 64
Kanalų vienoje zonoje: 256

Kanalų žingsnis
Analoginis: 12,5 kHz / 20 kHz / 25 kHz
Skaitmeninis: 12,5 kHz

Skaitmeninis protokolas
ETSI TS 102 361-1, -2, -3

Darbinė įtampa
7,4 V (nominali)

Baterija
Standartinė 2150 mAh savaime saugi ličio jonų baterija (tipinė)

Baterijos veikimo laikas (5-5-90 darbo ciklas)
Iki 24 valandų su išjungtu GNSS
Iki 21 valandos su įjungtu GNSS

Dažnio stabilumas
±0,5 ppm

Antenos varža
50 omų

Matmenys (A × P × G)
130 × 55 × 37 mm

Svoris
Apie 390 g

Ekranas
1.47-inch LCD, 172 × 320 pikselių, 262 000 spalvų

Sąsajos
Bluetooth 5.3 BLE + EDR
Wi-Fi 2,4 GHz
NFC, suderinama su ISO / IEC 15693

Savaime saugi klasifikacija – IIA versija
IECEx: Ex ib I Mb
Ex ib IIA T4 Gb
Ex ib IIIC T120°C Db
Aplinkos temperatūros diapazonas: −25 °C iki +50 °C
Atsparumas dulkėms ir vandeniui: IP66, IP67, IP68

ATEX: I M2 Ex ib I Mb
II 2G Ex ib IIA T4 Gb
II 2D Ex ib IIIC T120°C Db
Aplinkos temperatūros diapazonas: −25 °C iki +50 °C

Imtuvo veikimas

Jautrumas
Analoginis: 0,16 µV prie 12 dB SINAD
Analoginis (tipinis): 0,14 µV prie 12 dB SINAD
Skaitmeninis: 0,16 µV prie 5% BER

Selektivumas
TIA-603: 60 dB prie 12,5 kHz, 70 dB prie 20/25 kHz
ETSI: 60 dB prie 12,5 kHz, 70 dB prie 20/25 kHz

Intermoduliacija
TIA-603: 70 dB prie 12,5/20/25 kHz
ETSI: 65 dB prie 12,5/20/25 kHz

Netikrų signalų atmetimas
TIA-603: 70 dB prie 12,5/20/25 kHz
ETSI: 70 dB prie 12,5/20/25 kHz

Blokavimas
TIA-603: 80 dB
ETSI: 84 dB

Triukšmas ir fonas
40 dB prie 12,5 kHz
43 dB prie 20 kHz
45 dB prie 25 kHz

Nominali garso išvesties galia
0,5 W

Nominalus garso iškraipymas
Mažiau nei 3%

Garso dažninė charakteristika
+1 iki −3 dB

Laidiniai pašaliniai spinduliai
Mažiau nei −57 dBm

Siųstuvo veikimas

RF išvesties galia
HP715Ex IIA VHF: 1 W / 5 W

FM moduliacija
11K0F3E prie 12,5 kHz
14K0F3E prie 20 kHz
16K0F3E prie 25 kHz

4FSK skaitmeninė moduliacija
12,5 kHz tik duomenys: 7K60FXD
12,5 kHz duomenys ir balsas: 7K60FXW

Laidiniai ir spinduliuojami pašaliniai spinduliai
−36 dBm žemiau 1 GHz
−30 dBm virš 1 GHz

Moduliacijos ribojimas
±2,5 kHz prie 12,5 kHz
±4,0 kHz prie 20 kHz
±5,0 kHz prie 25 kHz

FM triukšmas ir fonas
40 dB prie 12,5 kHz
43 dB prie 20 kHz
45 dB prie 25 kHz

Gretimo kanalo galia
60 dB prie 12,5 kHz
70 dB prie 20/25 kHz

Garso dažninė charakteristika
+1 iki −3 dB

Garso iškraipymas
Mažiau nei 3%

Skaitmeninis vokoderis
AMBE+2™

Aplinkos atsparumo charakteristikos

Darbinė temperatūra
−30 °C iki +60 °C (tik radijo stotelė, baterija −20 °C)
−25 °C iki +60 °C pavojingose zonose

Laikymo temperatūra
−40 °C iki +85 °C

Elektrostatinio iškrovimo apsauga
IEC 61000-4-2, 4 lygis
±8 kV kontaktinis iškrovimas
±15 kV oro iškrovimas

Atsparumas dulkėms ir vandeniui
IP64, IP66, IP67, IP68 pagal IEC 60079-0:2017 ir IEC 60529

Kritimo, smūgių ir vibracijos atsparumas
Atitinka MIL-STD-810H

Atsparumas drėgmei
Atitinka MIL-STD-810H

Vietos nustatymo ir pozicionavimo paslaugos

Imtuvo jautrumas
Sekimo jautrumas: ≤ −165 dBm
Fiksavimo jautrumas: ≤ −149 dBm

Laikas iki pirmo nustatymo (šaltas paleidimas)
Mažiau nei 35 sekundės

Laikas iki pirmo nustatymo (karštas paleidimas)
Mažiau nei 1 sekundė

Horizontalaus pozicionavimo tikslumas
Apie 1 metras naudojant dviejų dažnių GNSS
95% tikimybė prie −130 dBm su bent 22 veikiančiais palydovais
Tikslumo reikšmės pagrįstos ilgalaikiu sekimu, kai matoma daugiau nei penki palydovai esant nominaliam signalo stiprumui

GNSS palaikymas
GPS: L1 / L5
BeiDou: B1I / B2a
GLONASS: L1
Galileo: E1 / E5a
