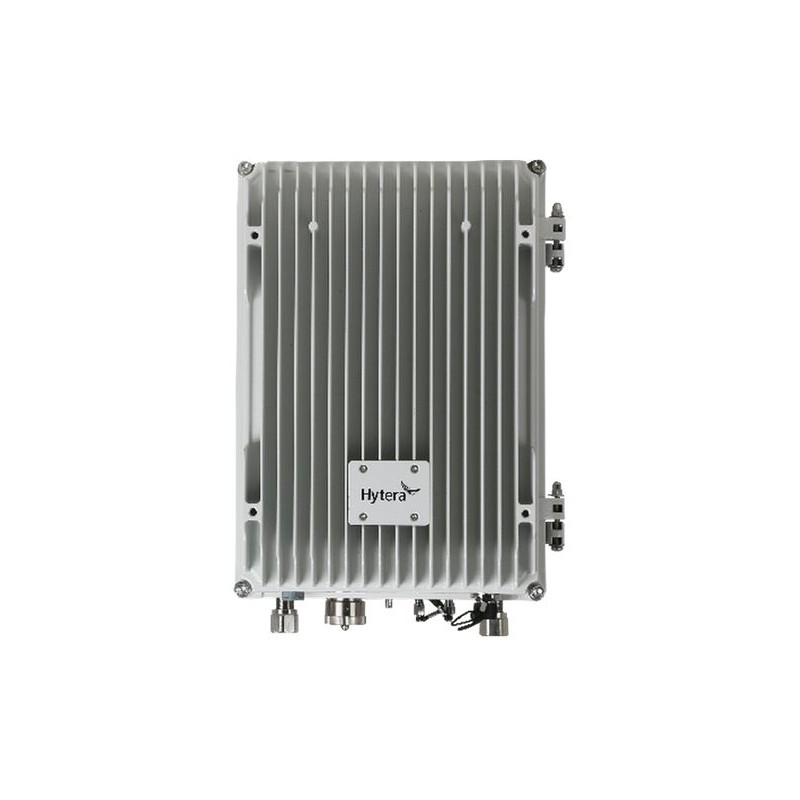

Hytera E-pole200 VHF – dviejų kanalų DMR ad hoc kartotuvas

Hytera E-pole200 yra DMR ad hoc dviejų kanalų retransliatorius, sukurtas greitai kurti kelių šuolių siaurajuosčius tinklus naudojant belaidžio tarpusavio sujungimo technologiją. Jis veikia be jokių IP jungčių, tokių kaip šviesolaidžiai ar mikrobangų ryšys. Retransliatorius gali vienu metu retransliuoti balso paslaugas dviem kanalais ir yra suderinamas tiek su Hytera, tiek su trečiųjų šalių DMR II lygio radijo stotimis. Lankstus dizainas leidžia įrenginį montuoti ant stulpų, pavyzdžiui, apšvietimo stulpų, arba ant sienų, pavyzdžiui, pastatų išorėje.

Automatinis tinklo kūrimas
Iki 31 retransliatoriaus gali automatiškai susijungti tarpusavyje be IP infrastruktūros. Tinklas išlieka veikiantis net ir sugedus vienam ar keliems retransliatoriams, užtikrinant didelį atsparumą.

Lankstus montavimas
Visų oro sąlygų dizainas leidžia retransliatorių montuoti ant stulpų ar sienų nereikalaujant esamos infrastruktūros, tokios kaip įrangos patalpos.

Didelis suderinamumas
Retransliatorius palaiko Hytera ir trečiųjų šalių DMR II lygio radijo stotis, taip pat Hytera pirmosios kartos ad hoc tinklo produktus.

Keli maitinimo šaltiniai
Retransliatorius gali būti maitinamas baterijomis, saulės energija arba magistralinės bazinės stoties −48 V įtampa, todėl tinka įvairioms diegimo situacijoms.

LTE ryšys nuotoliniam valdymui
Naudojant viešą LTE tinklą, retransliatorius gali prisijungti prie valdymo ir dispečerinės sistemų be atstumo apribojimų.

Išplėstas ryšio nuotolis
Sumontavus retransliatorių dideliame aukštyje, jo 10 vatų išėjimo galia leidžia pasiekti daugiau nei 50 km perdavimo atstumą. Įdėjus SIM kortelę, galima kurti tinklus dar didesniais atstumais ir tiesiogiai bendrauti su mobiliaisiais telefonais.

Bendrosios specifikacijos

Dažnių diapazonas
VHF: 136–174 MHz

Privataus tinklo režimas
DMR konvencinis (II lygis)

Mazgų talpa
Iki 31 mazgo

Kanalų atskyrimas
12,5 kHz

Maitinimo šaltinis
48 V DC

Srovės suvartojimas (budėjimo režimu)
Mažiau nei 1 A

Srovės suvartojimas (perdavimo metu)
1,5 A prie 1 W
2,0 A prie 5 W
2,5 A prie 10 W

Dažnio stabilumas
±0,5 ppm

Antenos varža
50 omų

Matmenys (A × P × G)
238,0 × 138,2 × 330,9 mm

Svoris
5,2 kg

Imtuvo charakteristikos

Statinė imtuvo jautrumas
−122 dBm prie 5% BER

Gretimų kanalų selektyvumas
ETSI: 60 dB prie 12,5 kHz
ETSI: 70 dB prie 25 kHz

Intermoduliacija
Ne mažiau kaip 70 dB

Netikrų signalų atmetimas
Ne mažiau kaip 70 dB

Blokavimas
84 dB

Laidiniai pašaliniai spinduliavimai
−57 dBm nuo 9 kHz iki 1 GHz
−47 dBm nuo 1 GHz iki 12,75 GHz

Siųstuvo charakteristikos

RF išėjimo galia
1 W, 5 W arba 10 W vienam kanalui
Iki 20 W bendra galia

Gretimų kanalų galia
60 dB prie 12,5 kHz
70 dB prie 25 kHz

Vokoderio tipas
AMBE+2™ / NVOC

Aplinkos charakteristikos

Darbinė temperatūra
−30 °C iki +60 °C

Sandėliavimo temperatūra
−40 °C iki +85 °C

Elektrostatinio iškrovimo apsauga
IEC 61000-4-2, 4 lygis
±8 kV kontaktinis išlydis
±15 kV oro išlydis

Dulkių ir vandens apsauga
IP65

Atsparumas drėgmei
Atitinka MIL-STD-810 C, D, E, F ir G

Atsparumas vibracijai, kritimui ir smūgiams
Atitinka MIL-STD-810 C, D, E, F ir G

Vietos nustatymo ir pozicionavimo paslaugos

GNSS palaikymas
GPS

Laikas iki pirmo nustatymo (šaltas paleidimas)
Mažiau nei 1 minutė

Laikas iki pirmo nustatymo (karštas paleidimas)
Mažiau nei 1 sekundė

Horizontalaus pozicionavimo tikslumas
Geresnis nei 10 metrų

Naudojimo pastaba
Tinka ilgalaikiam sekimui, kai matomi bent penki palydovai su nominaliu −130 dBm signalo stiprumu
