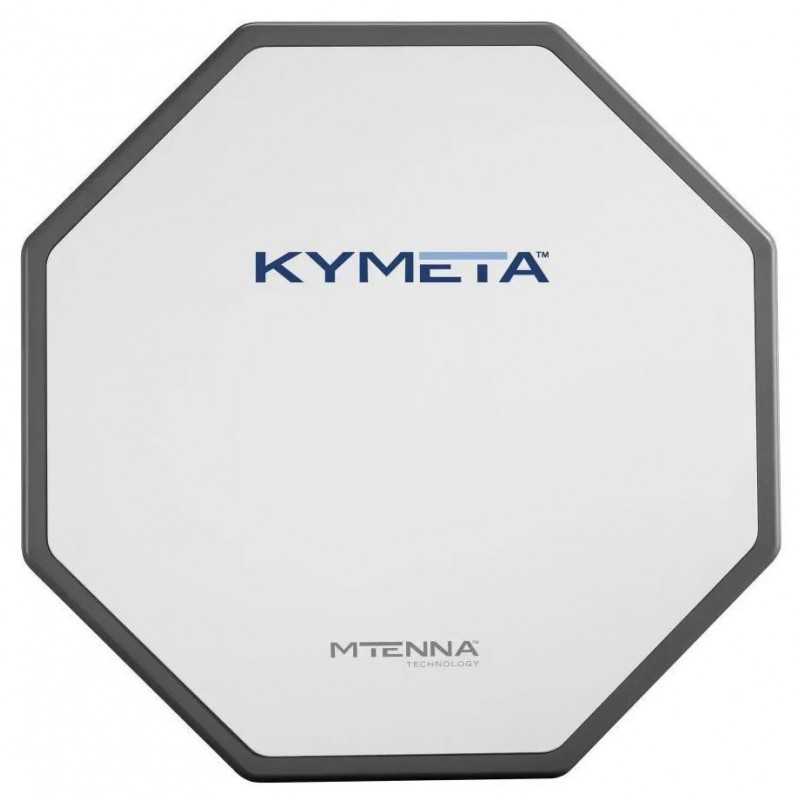

Kymeta u7h terminal, 16W, std rf kjede, integrator, x7 velocity

REVOLUSJONÆR MOBILKOBLING

Kymeta™ u7 Ku-band satellittterminal dekker behovet for lette kommunikasjonssystemer med lav profil og høy gjennomstrømning mens du er på farten. U7-terminalen gjør tilkobling for nesten alle kjøretøy, fartøy eller fast plattform enklere og mer pålitelig enn noen gang før.

KĀLO™ nettverkstjenester fra Kymeta kan pakkes sammen med Kymeta u7-terminaler og kjøpes i fleksible, variable brukspakker som bruker kjente og lettfattelige dataplaner. Kymeta u7 satellittterminal med KĀLO serviceplaner gir en økonomisk, ende-til-ende, mobil bredbåndsløsning.

• Robust – Herdet og bevist å fungere i landmobile og maritime miljøer

• Enkel – Satellitttekniker er ikke nødvendig for installasjon, oppsett, igangkjøring og klargjøring

• Pålitelig – solid-state elektronisk styrt antenne, ingen gimbals eller motorer nødvendig

• Smidig – Rask sporing, tilkobling på farten støtter mobilt bredbånd

TERMINALFUNKSJONER

• Enkel oppstart og automatisk innhenting for enkel betjening; automatisk igangkjøring tilgjengelig for KĀLO-tjenesten

• Elektronisk strålestyring med lav effekt for lite vedlikehold og rask, pålitelig tilkobling

• Over-the-air (OTA) programvareoppdateringer

• Skybasert kundeportal for støtte- og tjenesteadministrasjonsverktøy med APIer for enkel integrasjon

• Flatpanel for installasjonsalternativer med lav profil

• Fleksible monteringsløsninger for fartøy og kjøretøy

• Kymeta har nå en u7-antenne som støtter RX-operative frekvenser i det øvre området av Ku-båndet (11,85 GHz til 12,75 GHz) som støtter kunder i ITU Region 3

• I tillegg har Kymeta nå en u7-antenne med utvidede driftstemperaturer opp til +65 °C som støtter RX-operative frekvenser i Ku-båndområdet 11,2 GHz til 12,1 GHz

• Kymeta u7-terminalen kan konfigureres som et utendørssystem (med unntak av modemet) med strømforsyningen og alle sammenkoblinger montert på baksiden av antennen

Tekniske spesifikasjoner TRM-U7Hxx-xxx

ANTENNE

Band Ku

Antennetype Elektronisk skannet array

RX-frekvensområde 11,85 GHz til 12,75 GHz

G/T (bredside) 9,5 dB/K

RX øyeblikkelig båndbredde >100 MHz

RX scan roll-off @ 60° Cos^1.1-1.2

TX frekvensområde 14,0 GHz til 14,5 GHz

EIRP (bredside) 8 W BUC: 41,5 dBW, 16 W BUC: 44,5 dBW

TX øyeblikkelig båndbredde >100 MHz

TX skanning roll-off @60° Cos^1,2-1,4

SPORING

Sporingshastighet >20°/sekund

Skannevinkler Theta opptil 75° fra bredsiden; Phi 360°

Nøyaktighet

Sporingsmottaker type Integrert DVB-S2

MAKT

Inngangseffekt 110 VAC til 240 VAC 50/60 Hz

Strømforbruk 8 W BUC: 100 W (typisk) | 425 W (topp), 16 W BUC: 200 W (typisk) | 550 W (topp)

GRENSESNITT

Nettverksgrensesnitt RJ45 10/100/1000

RF-kabler N-type kontakter

MEKANISK (UTENDØRS ENHET)

Dimensjoner Integratorkonfigurasjon: B 82,3 cm × D 82,3 cm × H 16,6 cm, (B 32,4 tommer × D 32,4 tommer × H 6,5 tommer) ; Standardkonfigurasjon: B 82,3 cm × D 82,3 cm × H 16,7 cm, (B 32,4 tommer × D 32,4 tommer × H 6,6 tommer)

Vekt 26,2 kg (57,7 lb.)

Monteringsgrensesnitt 4 × M8 × 1,25 monteringsstøttestolper, 0,95 cm (0,375 in.) dype

MILJØ (UTENDØRS ENHET)

Driftstemperatur -25 °C til +55 °C

Lagringstemperatur -40 °C til +75 °C

Inntrengningsbeskyttelse IP66

Støt IEC 60068-2-27

Vibrasjon MIL-STD-167-1A, MIL-STD-810G, IEC 60068-2-57, IEC 60068-2-64

MILJØ (INNENDØRS ENHET)

Driftstemperatur Se spesifikke modemspesifikasjoner

Lagringstemperatur Se spesifikke modemspesifikasjoner

Inntrengningsbeskyttelse Se spesifikke modemspesifikasjoner

Støt Se spesifikke modemspesifikasjoner

Vibrasjon Se spesifikke modemspesifikasjoner

SAMSVAR

Jordstasjonslisens FCC-kompatibel for 25.222 og 25.226

Sertifiseringer UL, FCC, CE, WEEE og ROHS

TILBEHØR

Kabelsett Fire kabler: RX-kabel, TX-kabel, strømkabel og Ethernet-kabel, tilgjengelig i 7,62 m (25 fot)

Monteringshåndtak Dimensjoner: B 56,5 cm × D 54,2 cm × H 9,6 cm, (B 22,2 in. × D 21,3 in. × H 3,8 in.) ; Vekt: 2,7 kg (5,9 lb.)
