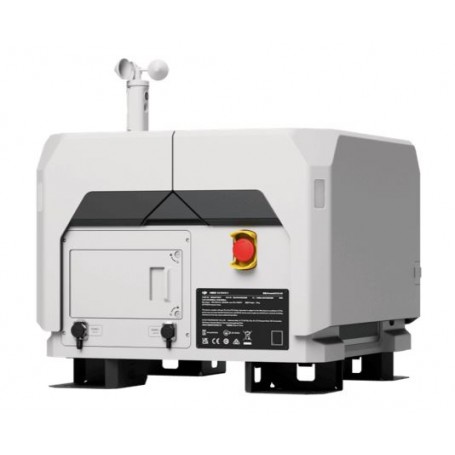

Zestaw DJI Dock 2 z Matrice 3D SP Plus

Stacja dokująca DJI Dock 2, choć mniejsza, doskonale radzi sobie z bezproblemowym wdrażaniem dronów Matrice 3D lub 3TD, zapewniając jednocześnie najwyższy poziom bezpieczeństwa. Charakteryzuje się lekką konstrukcją w połączeniu z zaawansowanymi możliwościami operacyjnymi, uzupełnionymi inteligentnymi funkcjami opartymi na chmurze, które optymalizują automatyczne operacje w celu uzyskania najwyższej wydajności i jakości.

Godne uwagi funkcje:

Kompaktowy i lekki: DJI Dock 2 jest znacznie mniejszy i lżejszy niż jego poprzednik, co ułatwia łatwe wdrożenie i znacznie zmniejsza koszty instalacji.

Ulepszona ocena lokalizacji: wyposażony w czujniki wizyjne, dron szybko ocenia otoczenie, drastycznie skracając czas potrzebny na wybór lokalizacji.

Solidna konstrukcja: Dzięki klasie wodoodporności i pyłu IP55 stacja dokująca DJI Dock 2 zapewnia stabilną pracę nawet w trudnych warunkach środowiskowych.

Zintegrowane monitorowanie środowiska: wiele czujników dostarcza dane pogodowe w czasie rzeczywistym, zwiększając bezpieczeństwo operacyjne, minimalizując ryzyko lotu.

Stabilność lądowania: Wykorzystując zaawansowaną technologię rozpoznawania obrazu, dron osiąga precyzyjne lądowania z najwyższą stabilnością.

Bateria zapasowa: W przypadku nieoczekiwanych przerw w dostawie prądu DJI Dock 2 posiada wbudowaną baterię zapasową, która zapewnia ponad pięć godzin niezależnej pracy.

Wydłużone okresy między konserwacjami: Dzięki wysokiej niezawodności i poziomom ochrony DJI Dock 2 wymaga konserwacji tylko raz na sześć miesięcy, co skutecznie zmniejsza koszty konserwacji.

Powiadomienia o nietypowych stanach: Operatorzy otrzymują natychmiastowe powiadomienia e-mailem w przypadku niepowodzeń zadań lub sytuacji awaryjnych, co umożliwia szybkie rozwiązywanie problemów.

Modele samolotów o wysokich osiągach: Drony Matrice 3D/3TD spełniają rygorystyczne wymagania operacyjne, zapewniając doskonałą wydajność w różnych scenariuszach.

Wszechstronna wydajność: podwójne anteny RTK ułatwiają szybki start, a szybkie ładowanie umożliwia wydajne wykonywanie kolejnych operacji.

Monitorowanie za pomocą dwóch kamer: Monitorowanie w czasie rzeczywistym w doku i poza nim zwiększa świadomość sytuacyjną operatorów.

Mapowanie w chmurze i edycja tras lotów: korzystając z precyzyjnych modeli 3D, operatorzy mogą dokładnie i efektywnie planować trasy lotów.

Kontrola punktowa AI: automatycznie dostosowuje kąty kamery, aby zapewnić precyzyjne uchwycenie podczas wielu lotów.

Zadania FlyTo: Precyzyjne modele 3D umożliwiają automatyczne planowanie optymalnych tras lotów, zwiększając efektywność operacyjną.

Sterowanie lotem na żywo: Operatorzy mogą zdalnie sterować lotem i kątami gimbala za pośrednictwem DJI FlightHub 2 lub platform innych firm, nawet w odległych regionach.

Obstacle Bypass: Zaawansowane funkcje wykrywania przeszkód i omijania zwiększają skuteczność zadań lotniczych, zapewniając płynną pracę w trudnych warunkach.

W pudełku

• Korpus stacji dokującej (wraz z przewodem uziemiającym)
• Moduł miernika prędkości wiatru
• Kołek rozporowy
• Złącze kabla Ethernet
• Złącze kabla zasilającego
• Okucie drutowe
• Śruby i narzędzia
• Instrukcje
• Matryca 3D SP
• Opieka DJI Plus

Dane techniczne:

Dok – Generał

Nazwa produktu: Stacja dokująca DJI 2

Masa całkowita: 34 kg (bez samolotu)

Wymiary:

Otwarta pokrywa doku: 1228 × 583 × 412 mm (dł. × szer. × wys.)

Zamknięta pokrywa doku: 570 × 583 × 465 mm (dł. × szer. × wys.)

Napięcie wejściowe: 100–240 V (AC), 50/60 Hz

Moc wejściowa: maks. 1000 W

Temperatura pracy: -25° do 45° C (-13° do 113° F)

Stopień ochrony przed wnikaniem: IP55

Liczba zakwaterowanych dronów: 1

Maksymalna dopuszczalna prędkość wiatru przy lądowaniu: 8 m/s

Maksymalna wysokość robocza: 4000 m

Częstotliwość odbioru stacji bazowej RTK: jednocześnie odbieraj GPS, BeiDou2, BeiDou3, GLONASS, Galileo

Dokładność pozycjonowania stacji bazowej RTK: Poziomo: 1 cm + 1 ppm (RMS), Pionowo: 2 cm + 1 ppm (RMS)

Stacja dokująca — wydajność ładowania

Napięcie wyjściowe: 28 V DC

Czas ładowania: 32 minuty

Stacja dokująca - transmisja wideo

System transmisji wideo: O3 Enterprise

Częstotliwość robocza: 2,4000-2,4835 GHz, 5,725-5,850 GHz

Antena: Wbudowane 4 anteny, 2T4R

Moc nadajnika (EIRP): 2,4 GHz: < 33 dBm (FCC); < 20 dBm (CE/SRRC/MIC) ; 5,8 GHz: < 33 dBm (FCC); < 14 dBm (CE); < 23 dBm (SRRC)

Stacja dokująca – system klimatyzacji

Napięcie robocze: 28 V DC

Typ klimatyzacji: klimatyzacja TEC

Stacja dokująca – bateria zapasowa

Pojemność akumulatora: 12 Ah

Napięcie wyjściowe: 12 V

Typ baterii: Bateria kwasowo-ołowiowa

Żywotność baterii: > 5 godzin

Stacja dokująca — dostęp do sieci

Dostęp Ethernet: adaptacyjny port Ethernet 10/100/1000Mbps

Stacja dokująca – czujnik

Czujnik prędkości wiatru: obsługiwany

Czujnik opadów: obsługiwany

Czujnik temperatury otoczenia: obsługiwany

Czujnik zanurzenia w wodzie: obsługiwany

Czujnik temperatury w kabinie: obsługiwany

Czujnik wilgotności w kabinie: obsługiwany

Stacja dokująca — kamera bezpieczeństwa (zewnętrzna)

Rozdzielczość: 1920×1080

Pole widzenia (FOV): 151°

Światło pomocnicze: Pomocnicze światło białe

Stacja dokująca — kamera bezpieczeństwa (wewnętrzna)

Rozdzielczość: 1920×1080

Pole widzenia (FOV): 151°

Światło pomocnicze: Pomocnicze światło białe

Dok - Ochrona odgromowa

Port zasilania prądem przemiennym: 20 kA (wartość znamionowa), spełnia wymagania dotyczące poziomu ochrony EN 61643-11 typ 2 i IEC 61643-1 klasa Ⅱ

Port Ethernet: 10 kA (Itotal), spełnia wymagania poziomu ochrony EN/IEC 61643-21 kategoria C

Stacja dokująca — obsługiwane oprogramowanie

Zastosowania: DJI Pilot 2

Platforma chmurowa: DJI FlightHub 2, platformy chmurowe innych firm (dostępne poprzez DJI Cloud API)

Stacja dokująca — możliwość rozbudowy

Otwarty protokół: DJI Cloud API

Edge Computing: Obsługuje komunikację danych z przełącznikami zewnętrznymi

Samolot - generał

Waga: 1410 g

Maksymalna masa startowa: 1610 g

Wymiary: 335×398×153 mm (dł.×szer.×wys., bez śmigieł)

Rozstaw osi: ukośny rozstaw osi: 463,2 mm, rozstaw osi lewy-prawy: 359,9 mm, rozstaw osi przód-tył: 291,4 mm

Maksymalna prędkość wznoszenia: 6 m/s (tryb normalny), 8 m/s (tryb sportowy)

Maksymalna prędkość opadania: 6 m/s (tryb normalny), 6 m/s (tryb sportowy)

Maksymalna prędkość pozioma (na poziomie morza, bez wiatru): Tryb normalny: 15 m/s w przód, 12 m/s w tył, 10 m/s w bok; Tryb sportowy: 21 m/s lot do przodu, 18 m/s lot do tyłu, 16 m/s lot na boki

Maksymalna odporność na prędkość wiatru: Podczas pracy: 12 m/s, Podczas startu/lądowania: 8 m/s

Maksymalna wysokość startu: 4000 m

Maksymalny czas lotu: 50 minut

Maksymalny czas unoszenia się: 40 minut

Maksymalny promień działania: 10 km

Maksymalna odległość lotu: 43 km

Maksymalny kąt nachylenia: 25° (tryb normalny), 25° (tryb sportowy)

Maksymalna prędkość kątowa: 250°/s

Globalny system nawigacji satelitarnej: GPS + Galileo + BeiDou + GLONASS

Zakres dokładności zawisu: Pionowo: ±0,1 m (z pozycjonowaniem wizyjnym), ±0,5 m (z pozycjonowaniem GNSS), ±0,1 m (z pozycjonowaniem RTK); Poziomo: ±0,3 m (z pozycjonowaniem wizyjnym), ±0,5 m (z pozycjonowaniem GNSS), ±0,1 m (z pozycjonowaniem RTK)

Temperatura pracy: -20° do 45° C (-4° do 113° F)

Stopień ochrony przed wnikaniem: IP54

Model silnika: 2607

Model śmigła: 1149, składany, bez szybkiego zwalniania

Moduł RTK: Zintegrowany z dronem

Beacon: Zintegrowany z dronem

Samolot - kamera szerokokątna

Przetwornik obrazu: DJI Matrice 3D: 4/3 CMOS, efektywne piksele: 20 MP

Obiektyw: DJI Matrice 3D FOV: 84°, odpowiednik formatu: 24 mm, przysłona: f/2.8-f/11, ostrość: 1 m do ∞

Odmgławianie obiektywu: obsługiwane

Zakres ISO: 100-6400

Czas otwarcia migawki: Migawka elektroniczna: 8-1/8000 s, Migawka mechaniczna: 8-1/2000 s

Maksymalny rozmiar obrazu: 5280 × 3956

Tryby fotografowania: Pojedynczy: 20 MP, Czasowy: 20 MP, 0,7/1/2/3/5/7/10/15/20/30/60 s, Inteligentne słabe oświetlenie: 20 MP, Panorama: 20 MP ( surowy obraz); 100 MP (połączony obraz)

Rozdzielczość wideo: H.264, 4K : 3840×2160 przy 30 kl./s, FHD: 1920×1080 przy 30 kl./s

Szybkość transmisji wideo: 4K : 130 Mb/s, FHD: 70 Mb/s

Obsługiwany system plików: exFAT

Format zdjęcia: JPEG

Format wideo: MP4 (MPEG-4 AVC/H.264)

Samolot - Telekamera

Przetwornik obrazu: 1/2 cala CMOS, efektywne piksele: 12 MP

Obiektyw: FOV: 15°, odpowiednik formatu: 162 mm, przysłona: f/4,4, ostrość: 3 m do ∞

Odmgławianie obiektywu: obsługiwane

Zakres ISO: 100-6400

Czas otwarcia migawki: Migawka elektroniczna: 8-1/8000 s

Maksymalny rozmiar obrazu: 4000 × 3000

Format zdjęcia: JPEG

Format wideo: MP4 (MPEG-4 AVC/H.264)

Tryby fotografowania: Pojedynczy: 12 MP, Czasowy: 12 MP, 0,7/1/2/3/5/7/10/15/20/30/60 s, Inteligentny przy słabym oświetleniu: 12 MP

Rozdzielczość wideo: H.264, 4K : 3840×2160 przy 30 kl./s, FHD: 1920×1080 przy 30 kl./s

Szybkość transmisji wideo: 4K : 85 Mb/s, FHD: 30 Mb/s

Zoom cyfrowy: 8x (56x zoom hybrydowy)

Samolot - Gimbal

Stabilizacja: 3-osiowy gimbal mechaniczny (pochylenie, obrót, obrót)

Zakres mechaniczny: Nachylenie: -135° do +45°, Obrót: -45° do +45°, Panorama: -27° do +27°

Sterowany zakres: Nachylenie: -90° do +35°, Pan: Brak możliwości sterowania

Maksymalna prędkość sterowania (przechylenie): 100°/s

Zakres drgań kątowych: ±0,005°

Samolot - wykrywanie

Typ wykrywania: Dron obsługuje sześciokierunkowe wykrywanie przeszkód.

Zakres pomiaru do przodu: 0,5-21 m, zasięg wykrywania: 0,5-200 m, efektywna prędkość wykrywania: prędkość lotu ≤ 15 m/s

Zakres pomiaru wstecz: 0,5-23 m, efektywna prędkość wykrywania: prędkość lotu ≤ 12 m/s

Boczny zakres pomiaru: 0,5-15 m, efektywna prędkość wykrywania: prędkość lotu ≤ 10 m/s

Zakres pomiaru w górę: 0,5-21 m, efektywna prędkość wykrywania: prędkość lotu ≤ 6 m/s

Zakres pomiaru w dół: 0,5-14 m, efektywna prędkość wykrywania: prędkość lotu ≤ 6 m/s

Środowisko pracy: Do przodu, do tyłu, w lewo, w prawo i do góry: Powierzchnie z wyraźnymi wzorami i odpowiednim oświetleniem; W dół: rozproszona powierzchnia odblaskowa o współczynniku odbicia rozproszonego > 20%

Samolot - transmisja wideo

System transmisji wideo: Transmisja DJI O3 Enterprise

Jakość podglądu na żywo: 720p/30 kl./s, 1080p/30 kl./s

Częstotliwość robocza: 2,4000-2,4835 GHz, 5,150-5,850 GHz

Antena: 4 anteny, 2T4R

Moc nadajnika (EIRP): 2,4 GHz: < 33 dBm (FCC), < 20 dBm (CE/SRRC/MIC) ; 5,1 GHz: < 23 dBm (CE) ; 5,8 GHz: < 33 dBm (FCC/SRRC), < 14 dBm (CE)

Maksymalna odległość transmisji (bez przeszkód, bez zakłóceń):

DJI Matrice 3D: FCC: 15 km, CE: 8 km, SRRC: 8 km, MIC: 8 km (Pomiar w idealnych warunkach zewnętrznych; rzeczywisty zasięg może się różnić. Zwróć uwagę na przypomnienia RTH w DJI FlightHub 2.)

Maksymalna odległość transmisji (bez przeszkód, z zakłóceniami):

Silne zakłócenia: 1,5–3 km (FCC/CE/SRRC/MIC), Średnie zakłócenia: 3–9 km (FCC), 3–6 km (CE/SRRC/MIC), Niskie zakłócenia: 9–15 km (FCC) , 6-8 km (CE/SRRC/MIC)

Maksymalna prędkość pobierania: 5 MB/s (z DJI Dock 2), 15 MB/s (z DJI RC Pro Enterprise)

Najniższe opóźnienie: około 110 do 150 milisekund (od samolotu do doku)

Antena: 4 anteny, 2T4R

Moc nadajnika (EIRP): 2,4 GHz: < 33 dBm (FCC), < 20 dBm (CE/SRRC/MIC) ; 5,1 GHz: < 23 dBm (CE) ; 5,8 GHz: < 33 dBm (FCC/SRRC), < 14 dBm (CE)

Samolot - Przechowywanie

Obsługiwane karty pamięci: U3/Class10/V30 lub nowsze

Zalecane karty microSD:

SanDisk Extreme 32 GB V30 A1 microSDHC

SanDisk Extreme PRO 32 GB V30 A1 microSDHC

SanDisk Extreme 512 GB V30 A2 microSDXC

Karta microSDXC Lexar 1066 x 64 GB V30 A2

Kingston Canvas Go! Do tego 64 GB V30 A2 microSDXC

Karta microSDXC Kingston Canvas React Plus 64 GB V90 A1

Kingston Canvas Go! Do tego 128 GB V30 A2 microSDXC

Karta microSDXC Kingston Canvas React Plus 128 GB V90 A1

Karta microSDXC Kingston Canvas React Plus 256 GB V90 A2

Samsung PRO Plus 256 GB V30 A2 microSDXC

Samolot - Bateria

Pojemność: 7811 mAh

Napięcie: 14,76 V

Maksymalne napięcie ładowania: 17,0 V

Typ: litowo-jonowy 4S

Układ chemiczny: LiNiMnCoO2

Energia: 115,2 Wh

Waga: 544 g

Liczba cykli: 400

Temperatura ładowania: od 5° do 45° C

Samolot - zasilacz

Wejście: 100–240 V (AC), 50/60 Hz, 2,5 A

Moc wyjściowa: 100 W

Wyjście: maksymalna moc wyjściowa 100 W (całkowita)

Samolot - baza ładująca

Wejście: USB-C: 5-20 V, 5,0 A

Wyjście: Port akumulatora: 12–17 V, 8,0 A

Moc znamionowa: 100 W

Typ ładowania: Jednorazowo ładowana jest jedna bateria

Temperatura ładowania: od 5° do 40° C

Inni

Gwarantowane aktualizacje oprogramowania do 31.12.2025
