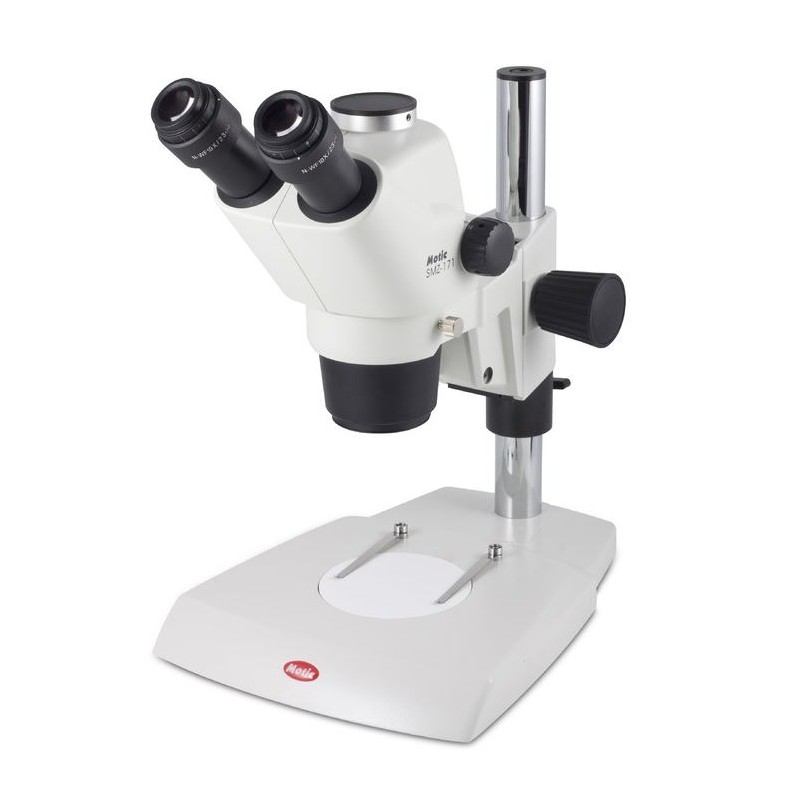

Mikroskop stereoskopowy Motic SMZ171-TP, trino, 7.5x-50x (46455)

Seria SMZ-171 to wysokowydajny mikroskop stereoskopowy zaprojektowany przez firmę Motic, aby sprostać potrzebom zarówno rutynowych, jak i zaawansowanych badań w środowiskach biologicznych, medycznych i przemysłowych. Ta seria wprowadza ulepszoną jakość optyczną i materiały kompatybilne z ESD, co czyni ją odpowiednią dla wrażliwych środowisk i szerokiego zakresu zastosowań. SMZ-171 dostarcza wyraźne, wolne od zniekształceń obrazy z dużą głębią ostrości, dzięki systemowi optycznemu Greenough i dużemu zakresowi zoomu 6,7:1. Jego modułowa konstrukcja, szeroka kompatybilność akcesoriów i zoptymalizowane opcje oświetlenia LED sprawiają, że jest dostosowalny do różnych wymagań laboratoryjnych. Mikroskop można również łatwo zaktualizować do dokumentacji cyfrowej, łącząc go z kamerą Moticam.

Specyfikacje ogólne

• System optyczny Greenough

• Optyka achromatyczna z zabezpieczeniem przeciwgrzybicznym

• Szerokokątna tuba obserwacyjna dwuokularowa lub trójokularowa, nachylona pod kątem 45° (rozkład światła 0:100 prawy okular/trinotuba w pozycji fotograficznej)

• Szerokokątne okulary o wysokim punkcie ocznym WF10X/23 z regulacją dioptrii, +/- 5 dpt

• Odległość między źrenicami: 48-75 mm

• Stosunek zoomu: 6,7:1 z 5 kliknięciami

• Standardowe powiększenie: 7,5X-50X

• Odległość robocza: 110 mm

Zakres zoomu

Stosunek zoomu 6,7:1 zapewnia standardowy zakres powiększenia od 7,5x do 50x. Parafokalna konstrukcja optyczna zapewnia, że ponowne ustawianie ostrości nie jest konieczne w całym zakresie zoomu. Dostępne są dodatkowe obiektywy i okulary, które pozwalają rozszerzyć całkowite powiększenie od 2,25X do 200X.

Dodatkowe obiektywy

Standardowa odległość robocza wynosząca 110 mm pozwala na wygodną manipulację próbkami przy wszystkich powiększeniach. Maksymalna średnica pola przy najniższym ustawieniu zoomu z okularami 10X wynosi 30,7 mm.

Okulary

Szerokokątne okulary 10x/23 mm są zaprojektowane z myślą o komforcie, w tym dla osób noszących okulary, i posiadają indywidualną regulację dioptrii +/- 5 dpt. Dostępne są również alternatywne powiększenia i siatki pomiarowe.

Obrazowanie 3-D

System Greenough zapewnia całkowicie oddzielone ścieżki optyczne, co skutkuje wysokiej jakości, wolnymi od zniekształceń obrazami 3D. System osiąga zdolność rozdzielczą do 460 lp/mm z dodatkowym obiektywem 2x.

Odległość robocza

Standardowa odległość robocza wynosi 110 mm i może być rozszerzona do 301 mm z dodatkowymi obiektywami pomocniczymi. Wyższe całkowite powiększenie można osiągnąć, łącząc obiektywy mniejsze niż 1X z okularami o wysokim powiększeniu.

Głowice optyczne

Dostępne w wersjach dwuokularowych lub trójokularowych z kątem widzenia 45°, okularami 10X i wbudowanym obiektywem 1X. Odległość między źrenicami jest regulowana od 48 mm do 75 mm. Dostępna jest głowica dwuokularowa 60° do specjalnych konfiguracji. Wszystkie elementy optyczne są zabezpieczone przed grzybami, co czyni mikroskop odpowiednim do wilgotnych środowisk.

Konfiguracja modułowa

SMZ-171 wspiera system modułowy, pozwalając użytkownikom wybierać spośród klasycznych statywów słupkowych, statywów ramieniowych lub przemysłowych statywów wysięgnikowych do większych próbek. Dostępne są wersje ESD dla środowisk wrażliwych na elektrostatykę.

Oświetlenie

Różnorodne opcje oświetlenia mogą być używane z SMZ-171, w tym pierścieniowe światła do obrazowania bez cieni oraz zimne źródła światła z przewodami świetlnymi do szczegółowej wizualizacji powierzchni.

Dokumentacja cyfrowa

Połączenie SMZ-171 z cyfrową kamerą Moticam przekształca mikroskop w kompletną stację dokumentacji i analizy. Wersja trinokularna obsługuje różne adaptery do kamer dla różnych rozmiarów chipów.

Akcesoria

• Obrotowy o 360° stolik ślizgowy do wielokierunkowego ruchu próbki

• Przyczepiany stolik x/y z zakresem ruchu 76 x 54 mm do precyzyjnego ruchu

• Polaryzator i analizator do analizy dwójłomności

• Wkładka do ciemnego pola z przysłoną irysową do regulacji apertury oświetlenia

Specyfikacja modelu SMZ171-TP

• Układ optyczny zoom Greenough

• Głowica trinokularna, nachylona pod kątem 45º, obrotowa o 360º

• Podział optyczny 100:0 (tubusy), 0:100 (prawy tubus/trinokularny tubus)

• Szerokokątne regulowane okulary WF10X/23mm

• Stosunek zoomu 6.7:1, odległość robocza 110 mm

• Zakres powiększenia obiektywu: 0.75X-5X

• Stojak płaski typu słupkowego i uchwyt głowicy

• System zgrubnego ustawiania ostrości z regulacją napięcia

• Czarno-biała płytka stolika i pokrowiec przeciwkurzowy w zestawie
