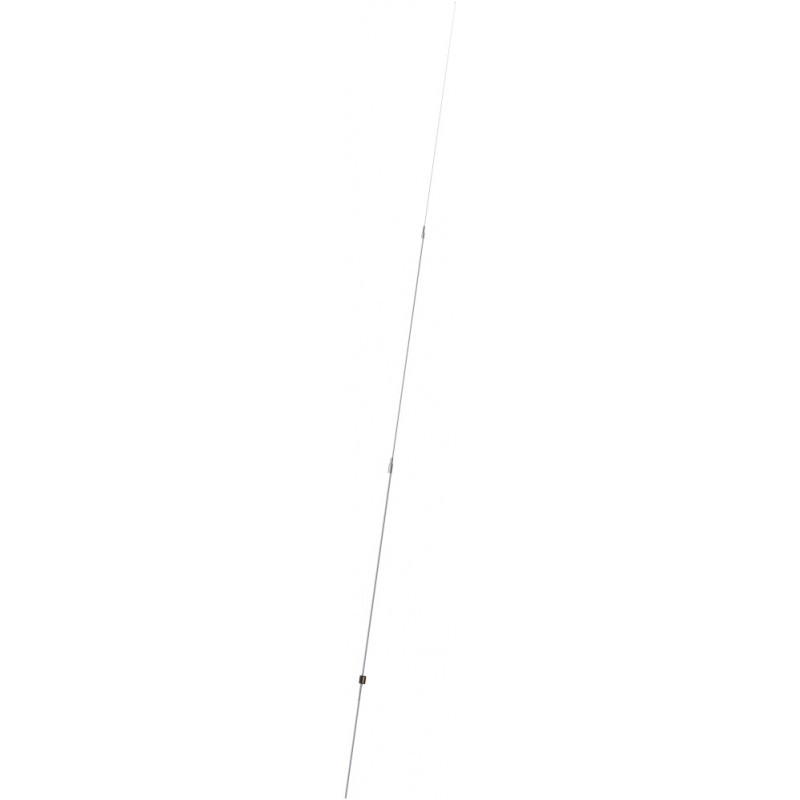

Scan Antenn HF9200 RX 9 m tredelad LF/HF glasfiberantenn med koaxialkopplingsbox, med fästen (13920-012)

Produktöversikt

• Högpresterande HF-antenn : En 9-meters HF-antenn med en inbyggd matchande transformator för förbättrad lågfrekvent mottagning.
• Professionell design : Idealisk för krävande applikationer, med en robust konstruktion med förkromade massiva mässingsfogar.
• Rail Monteringskompatibilitet : Designad för installation på skena eller stolpeuppsättningar med hjälp av en Rail Bracket Kit (Large).
• Effektiv signalmottagning : Utrustad med en skruvklämma inuti en anslutningsdosa, stöder standardkoaxialkablar (Ø 5 - 10 mm).
• Omni-Directional Receiving Pattern : Ger 360-graders mottagning för konsekvent signalkvalitet.

Förpackningsdetaljer

• Förpackningstyp : Robust kartongrör för säker frakt.
• Mått : Ø 106 mm x 3850 mm.
• Vikt : Cirka 12,7 kg.

Elektriska specifikationer

• Frekvensområde : Täcker 0,15 till 30 MHz, inklusive LF-, MF- och HF-band.
• Impedans : 50 Ohm för effektiv signalöverföring.
• Polarisation : Vertikal för optimal mottagningsprestanda.
• Maximal ineffekt : Ej tillämpligt (antenn endast för mottagning).
• Statisk kapacitans : 100 pF, säkerställer stabilitet.
• Isolationsresistans : 10 GOhm för att minimera brus och signalförlust.
• Elektrisk längd : 7870 mm för förbättrad mottagning.

Mekaniska detaljer

• Färg : Vit för ett rent, professionellt utseende.
• Höjd : 9 meter.
• Vikt : 7,2 kg.
• Diameter : Avsmalnar från Ø 40 mm till Ø 5 mm.
• Monteringsmetod : Lämplig för räls- eller stolpinstallationer (Ø 30 - 90 mm) med erforderlig konsolsats.
• Monteringsinstruktioner : Levereras med produkten för enkel installation.
• Material : Tillverkad med PU-målade kraftiga glasfiberrör och kromad massiv mässing för hållbarhet.
• Vindmotstånd : Tål överlevnadsvindhastigheter på upp till 55 m/s (125 mph).
• Temperaturområde : Fungerar tillförlitligt mellan -55°C och +70°C, i enlighet med IEC 60068-2-1 och IEC 60068-2-2 standarder.
• Kontakt : Skruva terminalen inuti en anslutningsdosa för säkra anslutningar.
• Kabel : Ingår ej; kräver en vanlig koaxialkabel (Ø 5 - 10 mm).
• Serienummer : Tydligt markerat på produktetiketten för identifiering.

Beställningsinformation

• Artikelnummer : 13920-012 (fästen ingår).
