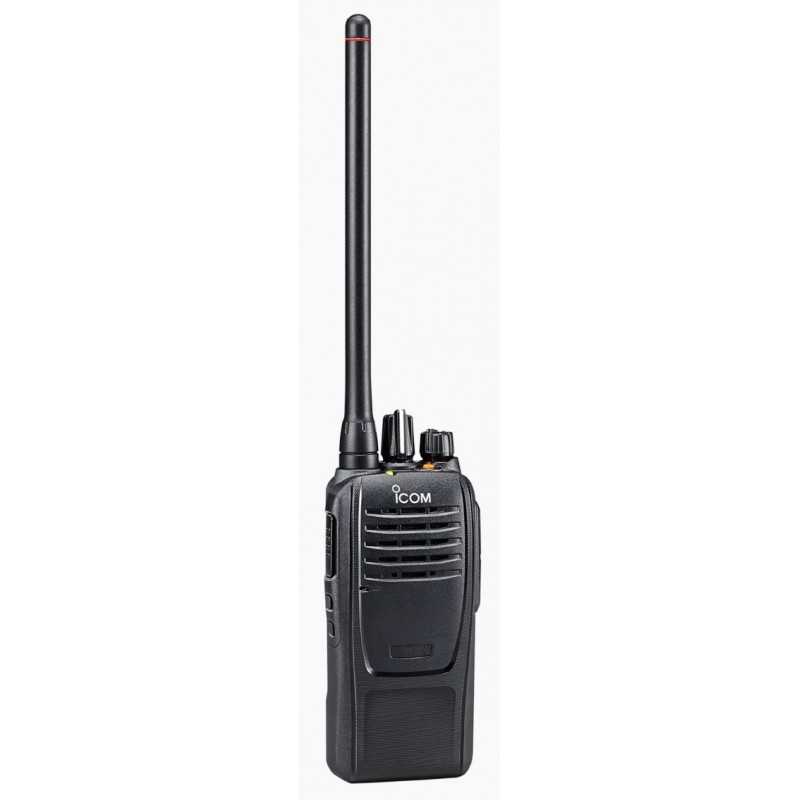

Icom IC-F1100D VHF Handhållen IDAS Radio

• Icom anpassade högtalare med hög effekthanteringskapacitet för 1500 mW kraftfullt ljud
• Valfri 1500 mW högtalarmikrofon, HM-222HLWP* (* För transceivern med ett "U"-märke på serienummeretiketten.)
• Kompakt, vattentät hållbar design (IP67/55/54 och MIL-STD-810-G)
• Flera driftlägen* (*Tillgängligt protokoll varierar beroende på version.)
• Analog FM
• NXDN™ /dPMR™ konventionell
• NXDN™ Type-D trunking på en plats
• OAA-funktion (Over-the-Air Alias) Visar uppringarens namn utan programmering (endast IC-F1100DT/DS och IC-F2100DT/DS)
• AquaQuake™-funktionen rensar inträngande vatten som kan tränga in i enhetens högtalargrill
• Rörelse-/Stationsdetektering, Man Down och Lone Worker-funktioner
• Drifttid på upp till 18 timmar med det medföljande batteriet (BP-280)
• IDAS™ Konventionell och Type-D Single-Site Trunking

Specifikationer

Allmän

Frekvenstäckning* (*Varierar beroende på version) 136–174 MHz (NXDN/dPMR)

Antal kanaler 16 kanaler

Typ av utsläpp* (*Beroende på version) 11K0F3E, 4K00F1E, 4K00F1D (USA) 16K0F3E, 14K0F3E, 11K0F3E, 8K50F3E, 4K00F1E, 4K00F1E, 4K00F1D, 4K00F1D, 4K00F1D, 4K00F1D, 4K00F1D, 4K00F1D)

Strömförsörjningsbehov 7,5V DC nominellt

Strömavlopp (ungefär) Tx 1,3A, Rx 520 mA /110 mA (Max. ljud (intern SP)/Standby)

Antennimpedans 50Ω

Drifttemperaturområde (radiospecifikation) –30°C till +60°C; –22°F till +140°F (Radiospecifikation) (USA/EXP) –25°C till +55°C (Radiospecifikation) (EUR)

Mått (B × H × D; projektioner ingår ej) IC-F1100DS/D, IC-F2100DS/D: 52,2 × 111,8 × 29,4 mm; 2,1 × 4,4 × 1,2 tum (med BP-280) IC-F1100DT, IC-F2100DT: 52,2 × 111,8 × 34,1 mm; 2,1 × 4,4 × 1,3 tum (med BP-280)

Vikt (ungefär) IC-F1100D, IC-F2100D: 258 g, 9,1 oz (med BP-280 och MB-133) IC-F1100DS, IC-F2100DS: 266 g, 9,4 oz (med BP-1330 och MB-1330) ) IC-F1100DT, IC-F2100DT: 277 g, 9,8 oz (med BP-280 och MB-133)

Sändare

Uteffekt (Hi, L2, L1) 5 W, 2 W, 1 W

Maximal frekvensavvikelse ± 5,0 kHz (25 kHz), ±4,0 kHz (20 kHz), ±2,5 kHz (12,5 kHz)

Falska emissioner 70 dB minimum (USA/EXP) 0,25 μW (≤ 1 GHz), 1,0 μW (> 1 GHz) (EUR/EXP)

Frekvensstabilitet ±2,0ppm

Ljudövertonsförvrängning 0,8 % typ. (25 kHz), 0,9 % typisk (20 kHz), 1,0 % typisk (12,5 kHz) (vid AF 1 kHz 40 % avvikelse)

FM Hum and Noise (utan CCITT-filter) 46 dB typ. (25 kHz) (EXP), 44 dB typ. (12,5 kHz) (USA/EXP)

Restmoduleringar (med CCITT-filter) 51 dB typiskt (25 kHz), 49 dB typiskt (20 kHz), 45 dB typiskt (12,5 kHz) (EUR/EXP)

FSK-fel max 5 %

Extern mikrofonkontakt 3-ledare 2,5 (d) mm (1/10 tum)/2,2 kΩ

Mottagare

Känslighet Analog (vid 12dB SINAD) 0,24 μV typisk, Analog (vid 20dB SINAD) –5 dBμV typ. emf (25/20 kHz), –2 dBμV typ. emf (12,5 kHz) Digital (vid 5 % BER) –9 dBμV typisk emf (0,18 μV typisk)

Intilliggande kanalselektivitet 77 dB typ. (25 kHz), 75 dB typ. (20 kHz), 67 dB typ. (12,5 kHz), 59 dB typ. (digital)

Falskt svarsavslag 80 dB typiskt

Intermodulationsavvisning Digital 71 dB typ. (USA/EXP), 74 dBμV emf typ. (EUR/EXP) Analog 76 dB typ. (25 kHz, EXP), 75 dB typ. (12,5 kHz, USA/EXP), 69 dB typ. (EUR/EXP)

Brummande och brus (Med CCITT-filter) 48 dB typ. (25 kHz, EXP), 43 dB typ. (12,5 kHz, USA/EXP) (Utan CCITT-filter) 51 dB typ. (25 kHz), 49 dB typ. (20 kHz), 46 dB typ. (12,5 kHz) (EUR/EXP)

AF-utgångseffekt (vid 5 % distorsion 8Ω belastning) Intern SP 1500 mW typisk, Extern SP 450 mW typisk (enkel ände) 1500 mW typisk (BTL, HM-222HLWP ansluten)

Extern högtalarkontakt 2-ledare 3,5 (d) mm (1⁄8 tum)/8 Ω
