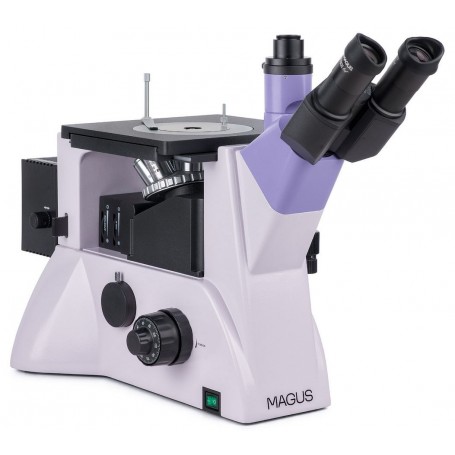

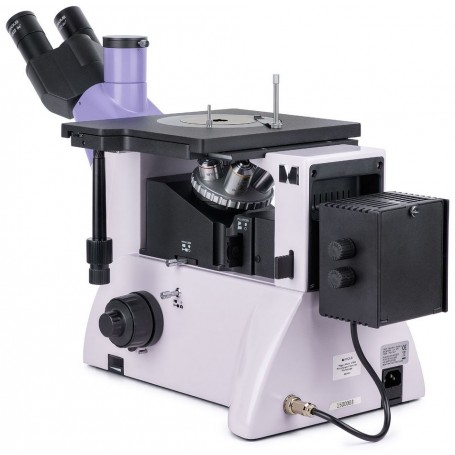

Magus Metal V700 Metalurjik Ters Mikroskop (82902)

Magus Metal V700 Metalurjik Ters Mikroskop (82902)

Bu ters metalurjik mikroskop, yansıtmalı ışık kullanarak metal yapılar, alaşımlar ve yarı iletkenlerin profesyonel analizleri için tasarlanmıştır. Özellikle büyük ve ağır numunelerle çalışmak için uygundur, çünkü yalnızca alt yüzeyin gözlem için hazırlanması yeterlidir. Cihaz, parlak alan ve polarize ışık tekniklerini destekler, bu da onu laboratuvar ve endüstriyel kullanım için çok yönlü kılar. Sağlam yapısı ve esnek optik konfigürasyonu, araştırma, üretim ve kalite kontrol gibi zorlu uygulamalar için uygundur.

Genel Açıklama

Mikroskop, opak malzemelerin detaylı incelenmesine olanak tanır ve 2 kg'a kadar olan büyük numuneleri inceleyebilir. Ters tasarımı sayesinde objektifler numunenin altında yer alır ve düzensiz şekilli nesnelerin kolayca yerleştirilmesini sağlar. Sistem, hem trinoküler başlık hem de yan kamera portu içerir; bu sayede dijital görüntüleme ekipmanlarının esnek entegrasyonu mümkündür.

Optik Sistem

Trinoküler başlık, ayarlanabilir göz merceği konumlandırması ve 180° döndürülebilme özelliğine sahip Siedentopf tasarımına sahiptir. Bu, ergonomiyi ve farklı çalışma düzenlerinde uyarlanabilirliği artırır. Yan porta dijital kamera takılabilirken, trinoküler tüpe monitör bağlanabilir.

• Işık bölme seçenekleri: 100:0 / 0:100 (gövde) ve 50:50 / 100:0 (başlık)
• Numunenin altında bulunan beş konumlu döner objektif tablası
• Tüm dahil edilen objektifler, sonsuz düzeltmeli plan akromatik ve uzun çalışma mesafesine sahiptir
• Ek objektifler, standart olanların yerine kullanılabilir
• Standart büyütme aralığı: 50x ila 1000x

Aydınlatma

Mikroskop, yansıtmalı ışık gözlemleri için tasarlanmış 30W halojen ışık kaynağı kullanır.

• Farklı gözlem koşulları için ayarlanabilir parlaklık
• Hem parlak alan hem de polarize ışık tekniklerine uygun
• En iyi görüntü kalitesi için Köhler aydınlatma kurulumu mevcut
• Işık kaynağı üç eksende ortalanabilir
• Görüntü kontrastı ve fotoğrafçılık için renkli filtreler mevcut
• Polarizasyon çalışmaları için çıkarılabilir analizör ve polarizör dahil

Sahne ve Odaklama

Büyük mekanik tabla, ağır ve büyük boyutlu numuneleri yerleştirmek için tasarlanmıştır.

• Tabla boyutları: 242 × 200 mm
• Döner tabla plakası (Ø130 mm) ve değiştirilebilir delikler: 10 mm, 20 mm, 30 mm
• Numune tutucu ile sabitlenir ve X ve Y eksenlerinde hareket ettirilir
• Hassas ayarlamalar için koaksiyel kaba ve ince odaklama düğmeleri
• Kaba odaklamada gerginlik ayarı ve kilitleme mekanizması
• İnce odaklama hassasiyeti: 0,002 mm

Aksesuarlar ve Genişletilebilirlik

Mikroskop, kullanıcıların işlevselliğini artırmasına olanak tanıyan geniş bir isteğe bağlı aksesuar yelpazesini destekler.

• Farklı büyütmelere sahip ek göz mercekleri
• Uzun çalışma mesafeli plan akromatik objektifler
• Dijital kameralar
• Kalibrasyon lamları

Temel Özellikler

• Minimum hazırlık gerektiren büyük ve ağır numuneler (2 kg'a kadar) için uygun
• Parlak alan ve polarize ışık gözlem teknikleri
• Esnek kurulum için döndürülebilir trinoküler başlık (180°)
• Kamera ve monitör için çift montaj seçeneği
• Ayarlanabilir parlaklığa sahip 30W halojen yansıtmalı ışık aydınlatması
• Köhler aydınlatma yeteneği ve polarizasyon bileşenleri
• Geniş aksesuar yelpazesiyle genişletilebilir sistem

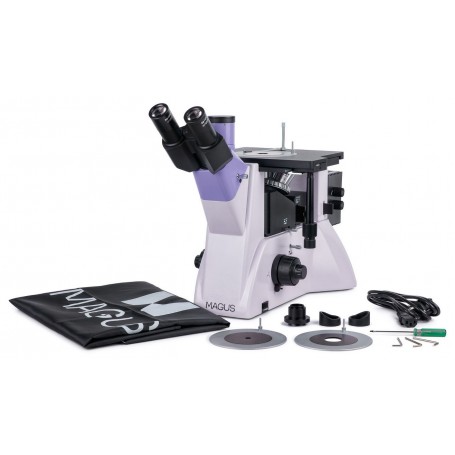

Dahil Olan Bileşenler

• Güç kaynağı, odaklama sistemi, tabla ve objektif tablası ile mikroskop tabanı
• Lamba yuvası ile yansıtmalı ışık aydınlatıcısı
• Trinoküler başlık
• Sonsuz plan akromatik objektifler:
  • 5x / 0,12 (WD 26,1 mm)
  • 10x / 0,25 (WD 20,2 mm)
  • 20x / 0,40 (WD 8,80 mm)
  • 50x / 0,70 (WD 3,68 mm)
  • 100x / 0,85 kuru (WD 0,40 mm)
• Uzun göz mesafesine sahip iki adet 10x/22 mm göz merceği
• C-mount adaptörü
• Altıgen anahtar
• Güç kablosu
• Toz koruyucu
• Kullanıcı kılavuzu ve garanti kartı

İsteğe Bağlı Aksesuarlar (talep üzerine)

• Göz mercekleri: ölçekli 10x, 12,5x, 15x, 20x, 25x
• Ek objektifler: 40x, 60x, 80x
• Dijital kamera
• Kalibrasyon lamı

Teknik Özellikler

• Ürün Kodu: 82902
• Marka: MAGUS
• Garanti: 5 yıl
• Büyütme aralığı: 50x – 1000x (2500x'e kadar genişletilebilir)
• Başlık: trinoküler, Siedentopf, 45° eğimli, 180° döndürülebilir
• Göz merceği tüp çapı: 30 mm
• Göz mercekleri: 10x/22 mm (isteğe bağlı varyantlar mevcut)
• Objektifler: sonsuz plan akromatik (5x, 10x, 20x, 50x, 100x kuru)
• Objektif tablası: 5 konumlu
• Interpupiller mesafe: 48–75 mm
• Çalışma mesafeleri: 26,1 mm (5x) ile 0,40 mm (100x) arasında
• Tabla boyutu: 242 × 200 mm
• Tabla hareket aralığı: 30 × 30 mm
• Tabla tipi: döner plaka Ø130 mm, değiştirilebilir отверстия (10/20/30 mm), iki eksenli mekanik
• Odaklama: koaksiyel kaba ve ince (0,002 mm hassasiyet)
• Aydınlatma: halojen, 12V / 30W
• Parlaklık ayarı: var
• Güç kaynağı: AC 220V ±22V, 50 Hz
• Filtreler: yeşil, mavi, sarı, mat
• Çalışma sıcaklığı: 5°C ila 35°C
• Ek özellikler: çıkarılabilir analizör ve polarizör

Ek Bilgiler

• Deneyimli kullanıcılar ve profesyoneller için tasarlanmıştır
• Metalurjik uygulamalar için uygundur
• Yansıtmalı (alttan) aydınlatma kullanır
• Koruyucu toz örtüsü dahildir
• Dikkatli montaj ve kurulum gerektirir
