Cobham SAILOR 7222 VHF DSC lớp A

Khả năng phục hồi cao và dễ vận hành trong mọi tình huống, SAILOR 7222 VHF DSC Class A là bộ SAILOR tiên tiến nhất dành cho những người dùng khắt khe hoạt động trong môi trường hàng hải SOLAS. Là một giải pháp thế hệ tiếp theo đi đầu trong công nghệ vô tuyến, nó mở ra những lợi ích mới về hiệu suất nhằm cải thiện sự an toàn quan trọng và liên lạc hoạt động thường xuyên.

Công nghệ được cập nhật - tuân thủ GMDSS

Vượt quá các tiêu chuẩn được đặt ra bởi quy định của IMO cho GMDSS Class A VHF, tháng 8 năm 2021 đã giới thiệu độ phân giải Bridge Alert Management IMO MSC.302 (87), cũng như IEC 62923-1 & IEC 62923-2, SAILOR 7222 VHF DSC Class A là một nền tảng mạnh mẽ khi giao tiếp rõ ràng có thể tạo ra sự khác biệt giữa một sự cố hoặc một sự cố lớn.

Dựa trên sự dẫn đầu về công nghệ của bộ đàm SAILOR VHF DSC trước đó, SAILOR 7222 VHF DSC Class A có phần cứng và phần mềm được cập nhật để mang lại độ tin cậy cao hơn nữa. Giao diện màn hình cảm ứng TFT 5.5 ”mới và sáng tạo, thân thiện với người dùng, sắp xếp hợp lý hơn nữa quy trình làm việc và tối ưu hóa hiệu quả và an toàn vận hành.

Các tính năng và triển khai linh hoạt

SAILOR 7222 VHF DSC Class A nhanh chóng và dễ dàng cài đặt độc lập, hoặc như một thành phần cốt lõi của bảng điều khiển SAILOR GMDSS. Chức năng mạng nâng cao cũng giảm đáng kể gánh nặng cài đặt và dịch vụ, khi được triển khai như một phần của giải pháp tuân thủ hoàn toàn với các sản phẩm SAILOR tương thích khác, bao gồm mini-C, MF / HF, NAVTEX và AIS. Cung cấp khả năng giao tiếp rõ ràng mọi lúc, SAILOR 7222 VHF DSC Class A VHF không chỉ là một phương tiện đáp ứng các quy định. Nó là một công cụ quan trọng cho các hoạt động hàng ngày với các tính năng và độ chắc chắn cho nhiều người dùng khác nhau trên bất kỳ tàu nào, từ tàu đánh cá và tàu thuyền đến tàu buôn và tàu chuyên dụng xa bờ.

Các tốt nhất chỉ có tốt hơn

Tùy chọn màu màn hình linh hoạt để hoạt động tối ưu cả ngày lẫn đêm

Giao diện trực quan và dễ sử dụng giúp giảm lỗi và cải thiện độ an toàn

Chức năng Phát lại SAILOR độc đáo cho phép xác minh tin nhắn đơn giản và nhanh chóng

Loa 6W mạnh mẽ cho âm thanh rõ ràng bên trong hoặc bên ngoài (xếp hạng IPx6 / IPx8)

Danh mục phụ kiện hoàn chỉnh bao gồm micrô và thiết bị cầm tay

Giao diện dịch vụ dựa trên mạng LAN hợp lý hóa việc bảo trì và khắc phục sự cố

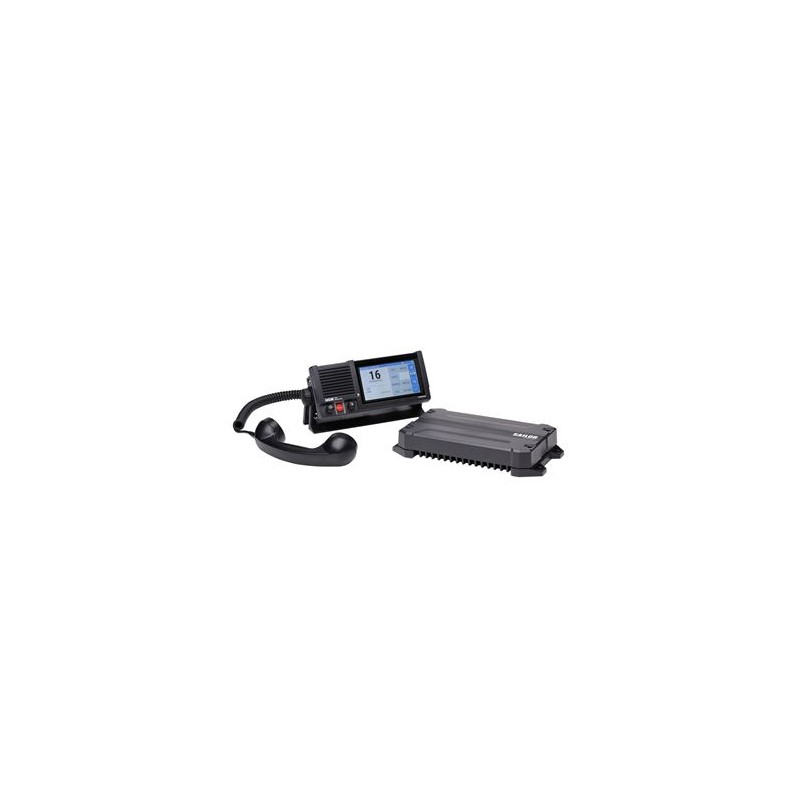

Có trong hệ thống

Bộ điều khiển SAILOR 7224 VHF bao gồm cáp nguồn

Điện thoại cầm tay SAILOR 6201 bao gồm Nôi

Bộ thu phát VHF SAILOR 7226

Lưu ý 1: Các phụ kiện lắp đặt PHẢI được đặt hàng riêng

Lưu ý 2: Kết nối giữa CU vàTU phải được thực hiện bằng cáp LAN được bảo vệ - lên đến 50m. Không bao gồm.

Bộ thu phát VHF SAILOR 7226

THÔNG SỐ KỸ THUẬT

Trọng lượng 1,5 kg (3,3 lbs)

Kích thước HxWxD: 161 x 306 x 51 mm

Nhiệt độ hoạt động -15 ° C đến + 55 ° C

Nhiệt độ bảo quản -25 ° C đến + 70 ° C

Bảo vệ chống xâm nhập IPX2

Nguồn cung cấp 24 VDC + 30% / - 10%

Công suất tiêu thụ Rx hoạt động: 8 W

(điển hình) Tx 25 W hoạt động: 65 W

Tx 1 W tác dụng: 18 W

Tản nhiệt Rx hoạt động: 8 W

(điển hình) Tx 25 W hoạt động: 40 W

Tx 1 W tác dụng: 17 W

Rx / kiến Tx. đầu vào / đầu ra 50 ohm @ Tx voice / Tc DSC & Rx voice

Kiến DSC. đầu vào 50 ohm @ Rx DSC

LAN 2 cổng LAN loại 6 STP

Dải tần số Giọng nói: 156.000 MHz - 164.000 MHz

DSC: 156,525 MHz

Khoảng cách kênh 25 kHz, tất cả các kênh hàng hải quốc tế

Số kênh P Đài có thể được lập trình với tối đa 100 kênh riêng trong tất cả các kênh

Điều chế 16K0G3E, 16KOG2B (DSC)

HỆ THỐNG ĐIỀU KHIỂN

Công suất đầu ra RF dB Cao: 25 W +0 dB / - 1,5

dB Thấp: 1 W +0 dB / - 1,5

Lỗi tần số +/- 3ppm

RECEIVER @ VOICE

Nhạy cảm

Công suất LF Loa tích hợp: 6 W (ở âm 5 kHz dev./1 kHz)

Loa ngoài: 6 W / 8 Ohm

RECEIVER @ DSC

Độ nhạy -117 dBm

Bộ điều khiển SAILOR 7224

THÔNG SỐ KỸ THUẬT

Trọng lượng 1,0 kg (2,2 lbs)

Kích thước Chiều cao: Kích thước bên ngoài 107 mm, chiều cao lỗ để lắp phẳng 89 mm

Chiều rộng: Kích thước bên ngoài 241 mm, chiều rộng lỗ để lắp phẳng 227 mm

Chiều sâu: Kích thước bên ngoài từ phía trước của các núm 104 mm, chiều sâu cho giá treo thẳng hàng 94 mm

Nhiệt độ hoạt động -15 ° C đến 55 ° C (5 ° F đến 131 ° F)

Nhiệt độ bảo quản -25 ° C đến 70 ° C (-13 ° F đến 158 ° F)

Bảo vệ chống xâm nhập IP54 khi lắp bằng phẳng (Ước tính, chỉ tiếp xúc phía trước)

IP20 cho cài đặt khác (toàn bộ đơn vị được tiếp xúc)

Nguồn điện +24 V DC nom. (-10% / + 30%)

Công suất tiêu thụ 10 W @ 24 VDC ở chế độ chờ

Tối đa 33 W @ 24 VDC

Màn hình TFT 5,5 ”với cảm ứng đa điểm điện dung - 350 cd / m2. (ví dụ: 800x600, 1024x768) - 40k Giờ đến một nửa Độ sáng

Loa 2 cổng LAN hỗ trợ RSTP và 10/100 Mbit 1

Cổng LAN không hỗ trợ RSTP

USB USB 2.0

CTRL_Port Hỗ trợ tối đa bốn SAILOR 6204

ACC_Port hỗ trợ thiết bị cầm tay & micrô cầm tay. NMEA cho GNSS và AIS

Hỗ trợ AUX_Port cho VDR, I / O báo động, GNSS, AUX OC và

Ext. Loa. Công suất đầu ra âm thanh tối đa: 6W (độ lệch LS bên ngoài @ 5 kHz / 1kHz)
