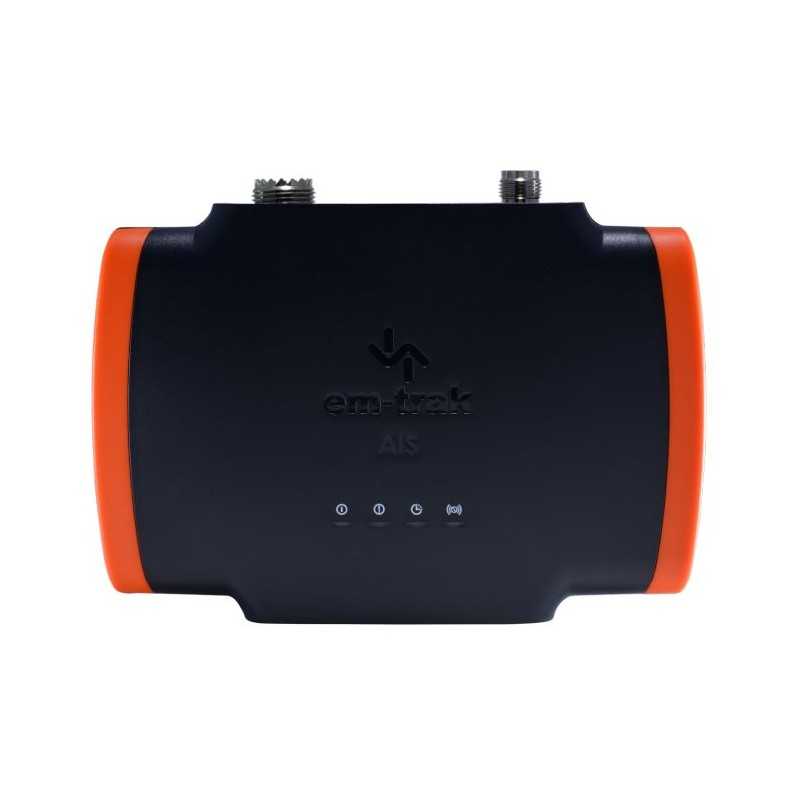

em-trak B921 Klasse B 2W AIS-Transceiver

Der B921 ist ein AIS-Transceiver der Klasse B mit Standardleistung (2 W CSTDMA), der klein und leicht ist und dennoch die allerbeste AIS-Empfangs- und -Sendeleistung bietet, sodass Sie mehr AIS-Informationen und Ziele bei maximaler Reichweite sehen – und das alles mit der geringsten Leistung Verbrauch.

Mit integrierter intelligenter Konnektivität, integriertem GPS der nächsten Generation und dem einzigartigen FLEXI-FIT®-Halterungssystem könnte eine sichere Installation nicht einfacher sein.

Die AIS-Transceiver der B920-Serie verfügen über eine eingebaute GPS-Antenne. In den meisten Fällen funktioniert dies problemlos, solange das Gerät aufrecht und nicht direkt unter Metallteilen oder Kabeln montiert wird. Wenn Ihre Installation entweder durch Metallarbeiten oder Kabel beeinträchtigt wird oder Ihr Rumpf aus Metall besteht, wird die GPS100-Fernantenne empfohlen. Bitte wählen Sie dieses aus den unten aufgeführten verwandten Produkten aus.

Merkmale:

• Zertifizierte AIS-Klasse B – 2 W CSTDMA
• Globale Zertifizierung – USCG / FCC / Kanada / Europa
• SRT-AIS™-Transceiver-Engine für überragende bewährte Leistung
• FLEXI-FIT™ Halterungssystem für eine einfache, bequeme und sichere Installation
• Integrierter Hochleistungs-GPS-Empfänger und Antenne (externe Antenne optional)
• Wasser-, drucksprüh- und feuchtigkeitsfest – IPx6 & IPx7
• Robust – geschützt vor Vibrationen, Stößen und extremen Temperaturen
• Klein und leicht
• Ultraniedriger Stromverbrauch – Klassenbester
• NMEA0183 und NMEA2000
• Automatisierte Zustands- und Leistungsüberwachung
• Silent-Mode-Funktion (Senden aus).
• Verbesserte HF-Abschirmung zum Schutz vor elektromagnetischen Störungen
• Eingebauter Überspannungsschutz

PHYSIKALISCHE UND UMWELTSPEZIFIKATION

Größe (H x B x T) 150 x 115 x 45 mm

Gewicht 375 g

Betriebstemperatur -25°C bis +55°C

Lagertemperatur -25°C bis +70°C

Schutzart IPx6 und IPx7

ELEKTRISCHE SPEZIFIKATION

Versorgungsspannung 12V oder 24V DC

Versorgungsspannungsbereich 9,6 V - 31,2 V DC

Durchschnittlicher Strom (bei 12 V) 135 mA

Spitzenstrom 2A

Durchschnittliche Leistungsaufnahme (bei 12 V) 1,6 W

Galvanische Trennung Nur NMEA 0183-Eingänge, NMEA 2000, VHF-Antennenanschluss

ANSCHLÜSSE

UKW-Antenne SO-239

GNSS-TNC

Stromversorgung/NMEA 0183/Silent-Modus 12-Wege-Ring-Multipol

NMEA 2000 5-poliger Micro-C-Anschluss

USB USB Micro-B

DATENSCHNITTSTELLEN

NMEA 0183 2 x bidirektionale Anschlüsse

NMEA 2000 NMEA 2000 Ed 3.101, LEN=1

Virtueller USB-PC-COM-Anschluss für NMEA 0183-Daten

EINHALTUNG VON STANDARDS

AIS-Standards IEC 62287-1 Ed. 3 ITU-R M.1371.5

Produktsicherheitsnormen EN60950-1 2006 +A11:2009 +A1:2010 +A12:2011 +A2:2013 EN62311:2008

Umweltnormen IEC 60945 Ed. 4

Standards für serielle Datenschnittstellen IEC 61162-1 Ed 5.0 IEC 61162-2 Ed 1.0

NMEA 2000 NMEA 2000 Ausgabe 3.101

GNSS-Leistungsstandards IEC 61108-1 Ed 2.0 IEC 61108-02 Ed 1.0

GNSS

Unterstützte Systeme GPS, GLONASS, BeiDou, Galileo (zwei beliebige Kombinationen, drei einschließlich GPS, Galileo)

Kanäle 72

Interne/externe Antenne Interne oder optionale externe Antenne

Zeit bis zum ersten Fix vom Kaltstart 26s

VHF-TRANSCEIVER

VDL-Zugriffsschema CSTDMA

Betriebsfrequenz 156,025 MHz - 162,025 MHz

Kanalbandbreite 25kHz

Empfänger/Sender 2 x Empfänger, 1 x Sender

Empfindlichkeit des AIS-Empfängers (20 % PER) -111 dBm

AIS-Senderleistung 2 W (+33 dBm)

BENUTZEROBERFLÄCHE

Anzeigen Power, Sendezeitüberschreitung, Fehler, Silent-Modus
