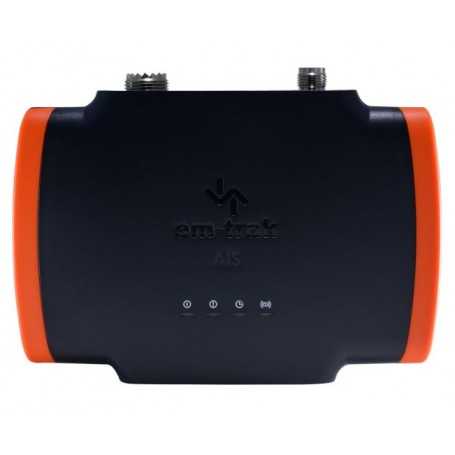

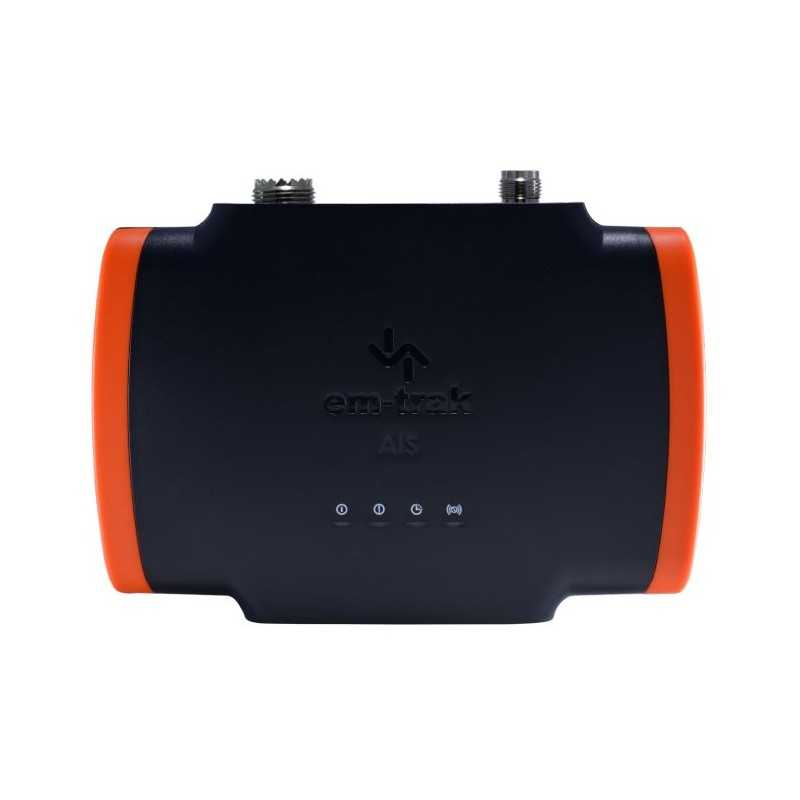

em-trak B921 Klass B 2W AIS transceiver

B921 är en standardeffekt (2W CSTDMA) AIS Klass B-sändtagare som är liten, lätt, men ändå levererar den allra bästa AIS-mottagnings- och sändningsprestanda så att du ser mer AIS-information och mål på maximal räckvidd – allt uppnås med minsta möjliga effekt konsumtion.

Med inbyggd intelligent anslutning, integrerad nästa generations GPS och det unika FLEXI-FIT®-fästesystemet, kunde säker och säker installation inte bli enklare.

AIS-sändtagare i B920-serien har en inbyggd GPS-antenn. I de flesta fall kommer detta att fungera bra så länge som enheten är monterad upprätt och inte direkt under metall eller kablar. Om din installation antingen äventyras av metallarbete eller kablar, eller om ditt skrov är byggt av metall, rekommenderas GPS100 fjärrantenn. Välj detta bland de relaterade produkterna nedan.

Funktioner:

• Certifierad AIS klass B – 2W CSTDMA
• Global certifiering – USCG / FCC / Kanada / Europa
• SRT-AIS™ transceivermotor för överlägsen beprövad prestanda
• FLEXI-FIT™ fästsystem för enkel, bekväm och säker installation
• Integrerad högpresterande GPS-mottagare och antenn (extern antenn tillval)
• Vatten-, tryckspray- och fuktsäker – IPx6 & IPx7
• Robust – skyddad från vibrationer, stötar och extrema temperaturer
• Liten och lätt
• Ultralåg strömförbrukning – bäst i klassen
• NMEA0183 och NMEA2000
• Automatiserad hälso- och prestationsövervakning
• Tyst läge (sändning av) funktion
• Förbättrad RF-skärmning för att skydda mot elektromagnetiska störningar
• Inbyggt överspänningsskydd

FYSISK OCH MILJÖ SPECIFIKATION

Storlek (H x B x D) 150 x 115 x 45mm

Vikt 375g

Drifttemperatur -25°C till +55°C

Förvaringstemperatur -25°C till +70°C

Inträngningsskydd IPx6 och IPx7

ELEKTRISK SPECIFIKATION

Matningsspänning 12V eller 24V DC

Matningsspänningsområde 9,6V - 31,2V DC

Medelström (vid 12V) 135mA

Toppström 2A

Genomsnittlig strömförbrukning (vid 12V) 1,6W

Galvanisk isolering Endast NMEA 0183-ingångar, NMEA 2000, VHF-antennport

KONTAKTER

VHF-antenn SO-239

GNSS TNC

Ström/NMEA 0183/tyst läge 12-vägs cirkulär multipol

NMEA 2000 5-vägs Micro-C-kontakt

USB USB Micro-B

DATAGRÄNSSNITT

NMEA 0183 2 x dubbelriktade portar

NMEA 2000 NMEA 2000 Ed 3.101, LEN=1

USB PC virtuell com-port för NMEA 0183-data

UPPFYLLNING AV STANDARDER

AIS-standarder IEC 62287-1 Ed. 3 ITU-R M.1371.5

Produktsäkerhetsstandarder EN60950-1 2006 +A11:2009 +A1:2010 +A12:2011 +A2:2013 EN62311:2008

Miljöstandarder IEC 60945 Ed. 4

Seriella datagränssnittsstandarder IEC 61162-1 Ed 5.0 IEC 61162-2 Ed 1.0

NMEA 2000 NMEA 2000 Ed 3.101

GNSS-prestandastandarder IEC 61108-1 Ed 2.0 IEC 61108-02 Ed 1.0

GNSS

System som stöds GPS, GLONASS, BeiDou, Galileo (två av valfri kombination, tre inklusive GPS, Galileo)

Kanaler 72

Intern/extern antenn Intern eller extern antenn som tillval

Dags att först fixa från kallstart 26s

VHF-SÄNDARE

VDL-åtkomstschema CSTDMA

Driftsfrekvens 156,025MHz - 162,025MHz

Kanalbandbredd 25kHz

Mottagare/sändare 2 x mottagare, 1 x sändare

AIS-mottagarens känslighet (20% PER) -111dBm

AIS-sändareffekt 2W (+33dBm)

ANVÄNDARGRÄNSSNITT

Indikatorer Ström, timeout för sändning, fel, tyst läge
