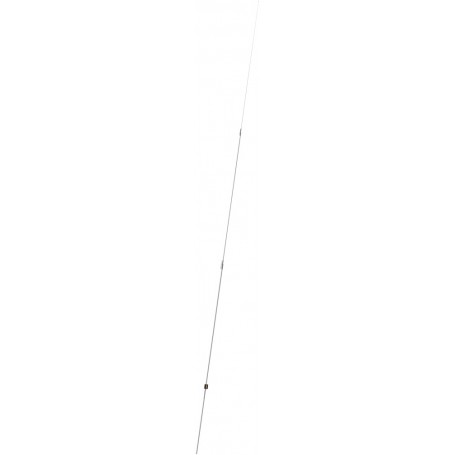

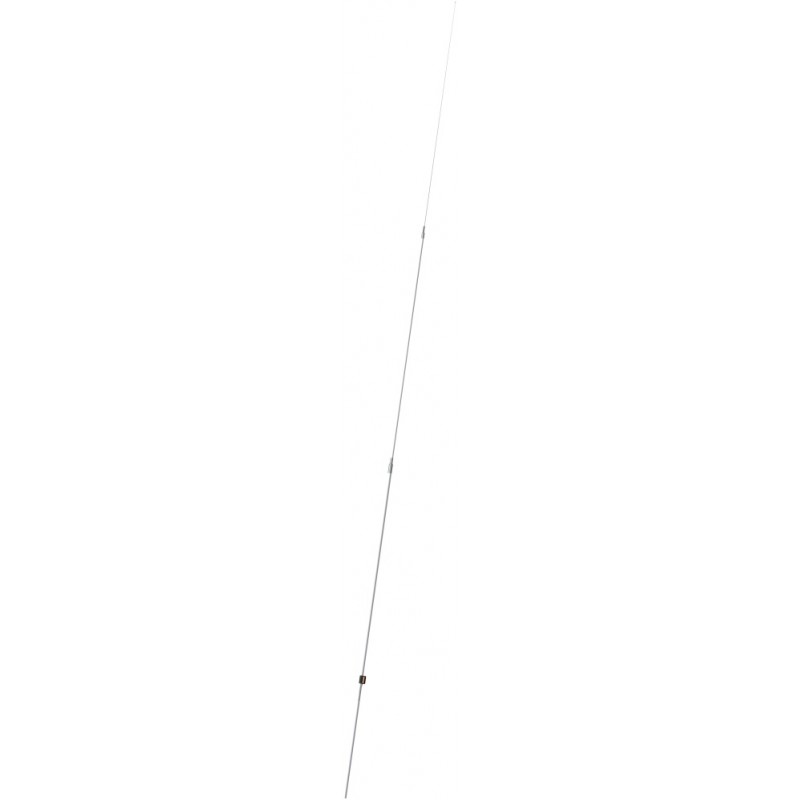

Scan Antenna HF9200 RX 9 m dreiteilige LF/HF-Glasfaserantenne mit Koaxialanschlussdose, ohne Halterungen (13920-002)

Produktübersicht

• Hochleistungs-HF-Antenne : Eine 9-Meter-HF-Antenne mit integriertem Anpassungstransformator für verbesserten Niederfrequenzempfang.
• Professionelles Design : Ideal für anspruchsvolle Anwendungen, mit robuster Konstruktion und verchromten Gelenken aus massivem Messing.
• Kompatibilität mit Schienenmontage : Konzipiert für die Montage an Schienen oder Masten mithilfe eines Schienenhalterungssatzes (groß) P/N 10000-163 (nicht im Lieferumfang enthalten).
• Effizienter Signalempfang : Ausgestattet mit einer Schraubklemme in einer Anschlussbox, die Standard-Koaxialkabel (Ø 5 - 10 mm) unterstützt.
• Omnidirektionales Empfangsmuster : Bietet 360-Grad-Empfang für gleichbleibende Signalqualität.

Verpackungsdetails

• Verpackungsart : Stabile Kartonröhre für sicheren Versand.
• Abmessungen : Ø 106 mm x 3850 mm.
• Gewicht : Ungefähr 12,7 kg.

Elektrische Spezifikationen

• Frequenzbereich : Deckt 0,15 bis 30 MHz ab, einschließlich LF-, MF- und HF-Bänder.
• Impedanz : 50 Ohm für effiziente Signalübertragung.
• Polarisation : Vertikal für optimale Empfangsleistung.
• Maximale Eingangsleistung : Nicht anwendbar (Nur-Empfangsantenne).
• Statische Kapazität : 100 pF, gewährleistet Stabilität.
• Isolationswiderstand : 10 GOhm zur Minimierung von Rauschen und Signalverlust.
• Elektrische Länge : 7870 mm für verbesserten Empfang.

Mechanische Details

• Farbe : Weiß für ein sauberes, professionelles Erscheinungsbild.
• Höhe : 9 Meter.
• Gewicht : 7,2 kg.
• Durchmesser : Verjüngt sich von Ø 40 mm auf Ø 5 mm.
• Montagemethode : Geeignet für Schienen- oder Mastmontage (Ø 30 - 90 mm) mit dem erforderlichen Halterungssatz (nicht im Lieferumfang enthalten).
• Montageanleitung : Wird zur einfachen Installation mit dem Produkt mitgeliefert.
• Materialien : Hergestellt aus PU-lackierten Hochleistungs-Glasfaserrohren und verchromtem Massivmessing für lange Haltbarkeit.
• Windbeständigkeit : Hält Windgeschwindigkeiten von bis zu 55 m/s (125 mph) stand.
• Temperaturbereich : Zuverlässiger Betrieb zwischen -55 °C und +70 °C, entspricht den Normen IEC 60068-2-1 und IEC 60068-2-2.
• Anschluss : Schraubklemme innerhalb einer Anschlussbox für sichere Verbindungen.
• Kabel : Nicht im Lieferumfang enthalten; erfordert ein Standard-Koaxialkabel (Ø 5 – 10 mm).
• Seriennummer : Zur Identifizierung deutlich auf dem Produktetikett vermerkt.

Bestellinformationen

• Teilenummer : 13920-002 (Klammern nicht enthalten).
