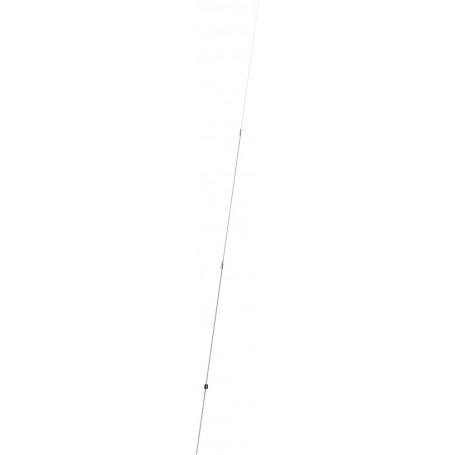

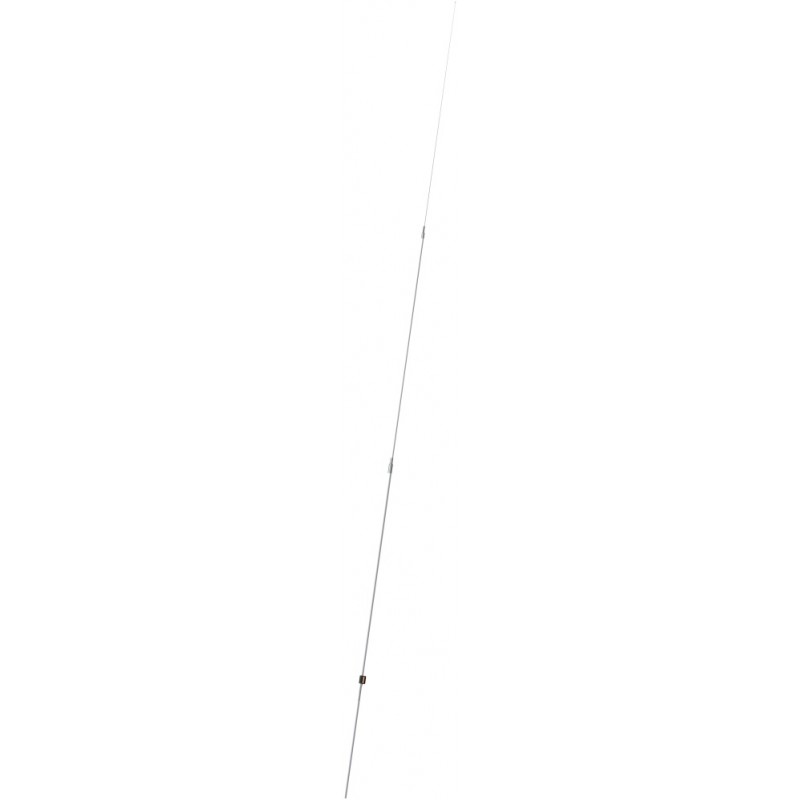

Scan Antenne HF9200 RX 9 m tredelt LF/HF Glassfiberantenne med koaksial koblingsboks, uten braketter (13920-002)

Produktoversikt

• Høyytelses HF-antenne : En 9-meters HF-antenne med en innebygd matchende transformator for forbedret lavfrekvent mottak.
• Profesjonell design : Ideell for krevende bruksområder, med en robust konstruksjon med forkrommede massive messingskjøter.
• Kompatibilitet med skinnemontering : Designet for installasjon på skinne- eller stolpeoppsett ved bruk av et skinnebrakettsett (stort) P/N 10000-163 (ikke inkludert).
• Effektiv signalmottak : Utstyrt med en skrueterminal inne i en koblingsboks, som støtter standard koaksialkabler (Ø 5 - 10 mm).
• Omni-direksjonelt mottaksmønster : Gir 360-graders mottak for konsistent signalkvalitet.

Emballasjedetaljer

• Emballasjetype : Solid kartongrør for sikker frakt.
• Mål : Ø 106 mm x 3850 mm.
• Vekt : Omtrent 12,7 kg.

Elektriske spesifikasjoner

• Frekvensområde : Dekker 0,15 til 30 MHz, inkludert LF-, MF- og HF-bånd.
• Impedans : 50 Ohm for effektiv signaloverføring.
• Polarisering : Vertikal for optimal mottaksytelse.
• Maksimal inngangseffekt : Ikke aktuelt (bare mottaksantenne).
• Statisk kapasitans : 100 pF, sikrer stabilitet.
• Isolasjonsmotstand : 10 GOhm for å minimere støy og signaltap.
• Elektrisk lengde : 7870 mm for forbedret mottak.

Mekaniske detaljer

• Farge : Hvit for et rent, profesjonelt utseende.
• Høyde : 9 meter.
• Vekt : 7,2 kg.
• Diameter : Avsmalnende fra Ø 40 mm til Ø 5 mm.
• Monteringsmetode : Egnet for skinne- eller stolpeinstallasjoner (Ø 30 - 90 mm) med nødvendig brakettsett (følger ikke med).
• Monteringsinstruksjoner : Følger med produktet for enkel oppsett.
• Materialer : Produsert med PU-malte kraftige glassfiberrør og forkrommet massiv messing for holdbarhet.
• Vindmotstand : Tåler overlevelsesvindhastigheter på opptil 55 m/s (125 mph).
• Temperaturområde : Fungerer pålitelig mellom -55°C og +70°C, i samsvar med IEC 60068-2-1 og IEC 60068-2-2 standarder.
• Kobling : Skruterminal inne i en koblingsboks for sikre tilkoblinger.
• Kabel : Ikke inkludert; krever en standard koaksialkabel (Ø 5 - 10 mm).
• Serienummer : Tydelig merket på produktetiketten for identifikasjon.

Bestillingsinformasjon

• Delenummer : 13920-002 (braketter ikke inkludert).
