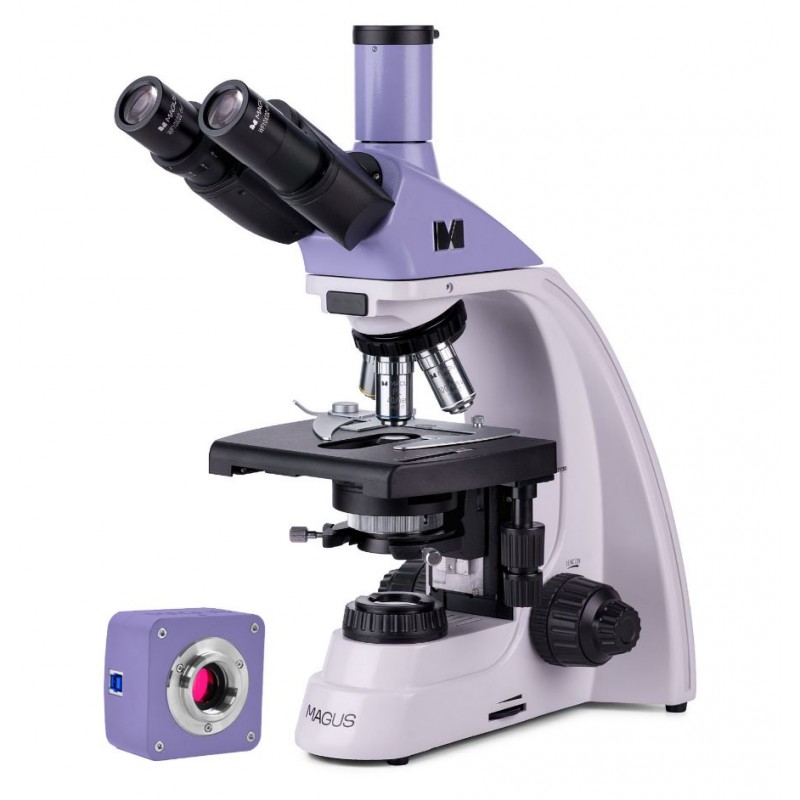

MAGUS Bio D250TL Biologisches Digitalmikroskop

Das biologische Mikroskop MAGUS Bio D230TL ist ein unverzichtbares Werkzeug in einem Sanitärkontrolllabor sowie einem Diagnose- oder Forschungszentrum. Das Mikroskop verfügt über einen trinokularen Kopf und eine Durchlichtquelle (LED) und eignet sich zur Beobachtung durchscheinender und transparenter Proben. In der Grundkonfiguration wird für Beobachtungen die Hellfeldtechnik eingesetzt. Mit zusätzlichem Zubehör stehen Mikroskopietechniken wie Dunkelfeld, polarisiertes Licht und Phasenkontrast für weitere Forschungen zur Verfügung.

Digitalkamera

Die Digitalkamera MAGUS CDF50 ist für die Hellfeld-Mikroskopietechnik konzipiert. Es bietet einen niedrigen Geräuschpegel und eine hohe Lichtempfindlichkeit. Die Kamera ist mit einem 2,1-MP-Sensor ausgestattet und liefert realistische Full-HD-Bilder (1920 x 1080 Pixel) bei Beobachtung mit 40x-, 60x- und 100x-Objektiven. Das Video wird mit 96 Bildern pro Sekunde bei maximaler Auflösung aufgenommen: Es ist flüssig, mit weichen und subtilen Übergängen zwischen den Bildern. Die Bewegung der Probe wird in Echtzeit ohne Verzögerungen angezeigt. Die Kamera erleichtert das Arbeiten mit bewegten Objekten und eignet sich für Demonstrationen im Klassenzimmer. Die Kamera ist mit einer USB3.0-Schnittstelle ausgestattet. Die Datenübertragungsgeschwindigkeit ist zehnmal schneller als bei USB2.0-Kameras. Die Hochgeschwindigkeitskamera empfiehlt sich für professionelle Labore, Forschung oder universitäre Ausbildung.

Optik

Die Beobachtungstuben sind um 360° drehbar, sodass Sie die Okulare an die Körpergröße des Beobachters anpassen können. Es ist möglich, die Dioptrieneinstellungen für den linken Tubus anzupassen. Es gibt ein vertikales Rohr zur Montage einer Digitalkamera (nicht im Lieferumfang enthalten).

Das Mikroskop verwendet achromatische Unendlichkeitsobjektive, und im Objektivrevolver können gleichzeitig 5 Objektive montiert werden. Ein Platz bleibt frei, um ein zusätzliches Ziel hinzuzufügen. Der Objektivrevolver ist nach innen gerichtet – der Anwender sieht die in den Strahlengang eingeführten Objektive. Der Vergrößerungsbereich des Mikroskops beträgt 40 bis 1000x, die Obergrenze kann mit zusätzlichen Okularen auf 1500, 1600 oder 2000x erhöht werden.

Erleuchtung

Dank des LED-Leuchtmittels ändert sich die Farbtemperatur beim Einstellen der Beleuchtung nicht. Die LED-Lampe hat eine Leistung von 3 W und eine Lebensdauer von 50.000 Stunden. Die Stromversorgung erfolgt über das Wechselstromnetzteil.

Der Abbe-Kondensor verfügt über einen Steckplatz für einen Dunkelfeld- oder Phasenschieber. Mit Schiebereglern ist der Wechsel zwischen Mikroskopietechniken viel schneller. Das Mikroskop ist außerdem mit einer Leuchtfeldblende zur Einstellung der Köhler-Beleuchtung ausgestattet. Der Kondensor ist höhenverstellbar und zentrierbar.

Tisch- und Fokussierungsmechanismus

Die Bewegung der Probe ist gleichmäßig und präzise. Bei Bedarf (z. B. manuelles Scannen) kann die mechanische Befestigung vom Tisch entfernt werden. Darüber hinaus ist ein Tisch ohne Positionierungsgestell einfacher zu handhaben.

Die Fokussierknöpfe sind koaxial und befinden sich auf jeder Seite des Mikroskops, sodass der Benutzer seine Hände frei auf dem Tisch ablegen kann. Es gibt Fein- und Grobfokussierungsknöpfe. Die Mechanismen bewegen sich reibungslos und daher ist kein weiterer Kraftaufwand erforderlich. Es gibt einen Einstellknopf für die Spannung der Grobfokussierung und einen Feststellknopf für die Grobfokussierung.

Zubehör

Optionales Zubehör erweitert die Möglichkeiten des MAGUS Bio D230TL-Mikroskops je nach Anwendungsfall. Dazu gehören Okulare, Objektive, Dunkelfeld- und Phasenkontrastkondensoren, Polarisationsgeräte, Digitalkameras, Kalibrierobjektträger usw.

Hauptmerkmale des Mikroskops:

• Trinokularkopf mit vertikalem Tubus für die Kamera, 360°-Drehung, Dioptrieneinstellung am linken Tubus
• Revolver für 5 Objektive, unendlich achromatische Objektive
• Beobachtungen im Durchlicht, Lichtquelle – 3W LED hält lange
• Koaxiale Grob- und Feinfokussierungsknöpfe, Einstellknopf für die Spannung der Grobfokussierung, Feststellknopf für die Grobfokussierung
• Der Kondensor mit einem Steckplatz für einen Phasen- oder Dunkelfeldschieber
• Möglichkeit zur Installation von zusätzlichem Zubehör

Hauptmerkmale der Kamera:

• Für Hellfeld- und Dunkelfeldmikroskopie mit 40x-, 60x- und 100x-Objektiven; Große Pixelkamera mit 8935 mV Lichtempfindlichkeit mit 1/30 s für Dunkelfeldmikroskopie-Beobachtungen bei hoher Vergrößerung
• Die Kameraauflösung beträgt 1920 x 1080 Pixel: eine ideale Wahl für die Anzeige von Bildern auf einem Full-HD-Monitor
• 96 Bilder pro Sekunde zum Beobachten von sich bewegenden Objekten, zum Aufzeichnen von Videos und zum Bewegen der Probe ohne Ruckeln oder Verzögerungen
• Der hintergrundbeleuchtete Farb-CMOS-Sensor SONY Exmor sorgt für einen geringen Rauschpegel und eine hohe Lichtempfindlichkeit auch bei schlechten Lichtverhältnissen. Sie erhalten klarere, hellere und farbsättigtere Bilder
• USB3.0-Schnittstelle für schnelle und reibungslose Datenübertragung
• Software mit Foto-, Videoaufzeichnung, Bearbeitung, externen Anzeigefunktionen, Längen- und Winkelmessungen

Das Kit enthält:

• MAGUS CDF50 Digitalkamera (Digitalkamera, USB-Kabel, Installations-CD mit Treibern und Software, Benutzerhandbuch und Garantiekarte)
• Basis mit Stromeingang, Durchlichtquelle, Fokussiermechanismus, Tisch, Kondensor und drehbarem Objektivrevolver
• Trinokularer Kopf
• Unendlich achromatisches Objektiv: 4x/0,1
• Unendlich achromatisches Objektiv: 10x/0,25
• Unendlich achromatisches Objektiv: 40x/0,65 (federunterstützt)
• Unendlich achromatisches Objektiv: 100x/1,25 (federunterstützt)
• Okulare 10x/18mm mit großem Augenabstand (2 Stk.)
• Augenmuscheln (2 Stk.)
• Filter (4 Stk.)
• C-Mount-Kameraadapter
• Flasche Immersionsöl
• Sechskantschlüssel
• Netzkabel
• Staubschutzhaube
• Benutzerhandbuch und Garantiekarte

Spezifikationen

Produkt-ID 83010

Marke MAGUS

Garantie 5

EAN 5905555018065

Verpackungsgröße (LxBxH) 43,1x27,1x63

Versandgewicht 11.1

Spezifikationen des Mikroskops

Typ biologisch, licht/optisch, digital

Kopf trinokular

Düsengemelkopf (Siedentopf, 360° Drehung)

Kopfneigungswinkel 30°

Vergrößerung, x 40–1000 Grundkonfiguration (*optional: 40–1200/1250/1500/1600/2000/2500)

Okulartubusdurchmesser, mm 30

Okulare 10x/22mm, Augenabstand: 10mm (*optional: 10x/22mm mit Skala, 12,5x/14; 15x/15; 20x/12; 25x/9)

Objektive Infinity Plan achromatisch: 4x/0,1; 10x/0,25; 40xs/0,65; 100xs/1,25 (Öl); Parfokaler Abstand: 45 mm (*optional: 20x/0,4; 60xs/0,80)

Objektivrevolver für 5 Objektive

Arbeitsabstand, mm 21 (4x); 5 (10x); 0,66 (40xs); 0,36 (100xs); 8,8 (20x); 0,465 (60xs)

Augenabstand, mm 48 — 75

Bühne, mm 180x150

Bewegungsbereich des Tisches, mm 75/50

Der Tisch verfügt über einen zweiachsigen mechanischen Tisch ohne Positionierungsgestell

Okular-Dioptrieneinstellung, Dioptrien ±5 (am linken Tubus)

Kondensor Abbe-Kondensor, NA 1,25, mittenverstellbar, höhenverstellbar, verstellbare Aperturblende, Einschub für Dunkelfeldschieber und Phasenkontrastschieber, Schwalbenschwanzmontage

Membran einstellbare Aperturblende, einstellbare Irisfeldblende

Fokus koaxial, Grobfokussierung (21 mm, 39,8 mm/Kreis, mit Feststellknopf und Spannungseinstellknopf) und Feinfokussierung (0,002 mm)

Beleuchtungs-LED

Helligkeitsanpassung ja

Stromversorgung 220 ± 22 V, 50 Hz, Wechselstromnetz

Lichtquellentyp 3W LED

Lichtfilter ja

Betriebstemperaturbereich,°C 5...+35

Möglichkeit zum Anschluss zusätzlicher Geräte: Phasenkontrastgerät (Kondensor und Objektive), Dunkelfeldkondensor (trocken oder Öl), Polarisationsgeräte (Polarisator und Analysator)

Benutzerebene erfahrene Benutzer, Profis

Schwierigkeitsgrad der Montage und Installation kompliziert

Anwendung Labor/Medizin

Beleuchtungsort niedriger

Forschungsmethode Hellfeld

Beutel/Koffer/Beutel im Set mit Staubschutzhülle

Gewicht, kg 8

Abmessungen, mm 200x436x400

Kameraspezifikationen

Sensor SONY Exmor CMOS

Farbe/Monochrom

Megapixel 2,1

Maximale Auflösung, Pixel 1920x1080

Sensorgröße 1/1,2'' (11,14 x 6,26 mm)

Pixelgröße, μm 5,8 x 5,8

Lichtempfindlichkeit 8935 mV mit 1/30 s

Signal-/Rauschverhältnis 0,6 mV mit 1/30 s

Belichtungszeit 0,014 ms–15 s

Videoaufzeichnung ja

Bildrate, fps bei Auflösung 96@1920x1080

Einbauort Trinokulartubus, Okulartubus anstelle eines Okulars

Bildformat *.jpg, *.bmp, *.png, *.tif

Ausgabe im Videoformat: *.wmv, *.avi, *.h264 (Windows 8 und höher), *h265 (Windows 10 und höher)

Spektralbereich, nm 380–650 (eingebauter IR-Filter)

Verschlusstyp ERS (elektronischer Rollladen)

Weißabgleich manuell, automatisch

Belichtungssteuerung manuell, automatisch

Die Software bietet Bildgröße, Helligkeit und Belichtungszeit

Software MAGUS View

Ausgang USB 3.0, 5 Gbit/s

Systemanforderungen Windows 8/10/11 (32 Bit und 64 Bit), Mac OS

Gehäuse aus CNC-Aluminiumlegierung

Kamera-Stromversorgung DC, 5 V, vom USB-Anschluss des Computers; ein 12V, 3A Adapter für Peltier-Element

Betriebstemperaturbereich der Kamera, °C -10...+50

Betriebsfeuchtigkeitsbereich, % 30 – 80
