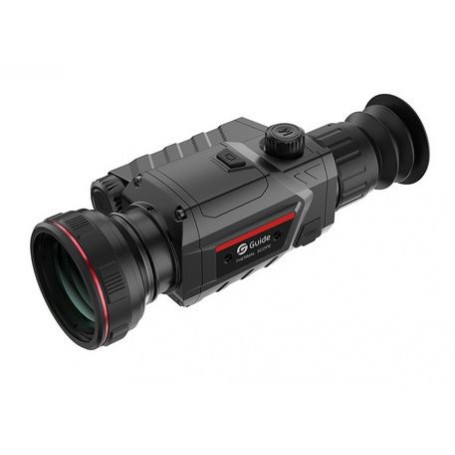

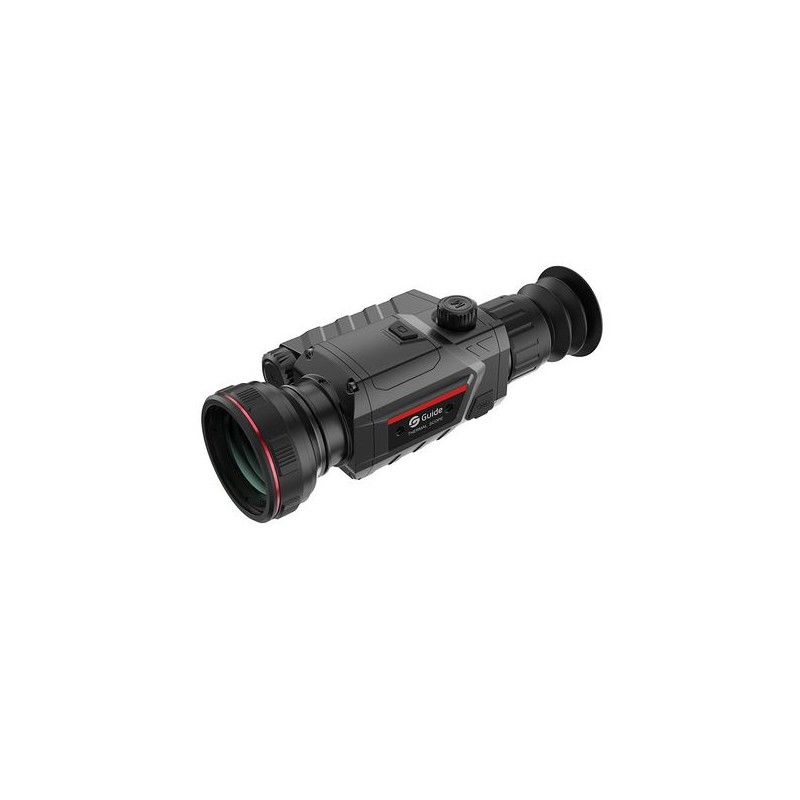

Anleitung TR620 Wärmebildfernrohr

TR-Serie: Preisgünstiges Hochleistungs-Infrarot-Wärmebildgerät

Die TR-Serie bietet ein preisgünstiges, hochempfindliches Wärmebildgerät für den zivilen Einsatz, erhältlich mit 25 mm, 35 mm und 50 mm Objektiv. Diese Serie liefert scharfe, detaillierte Bilder mit einer IR-Auflösung von 640 × 512, was Präzision bei jedem Schuss gewährleistet. Die TR-Serie ist kompakt, wasserdicht, staubdicht und äußerst stoßfest. Sie ist robust und hält auch schwierigen Wetterbedingungen stand.

Technische Daten

• Auflösung : 640×512 IR
• Brennweite : 25 mm F1.0
• Sichtfeld : 17,08°×13,03°
• Anzeige : 1024×768 AMOLED

Hochauflösender Detektor

Ausgestattet mit 12-µm-Wärmebilddetektoren verfügt die TR-Serie über eine Auflösung von 640 x 512 und eine NETD von 20 mK und liefert scharfe Bilder und hervorragende Wärmeempfindlichkeit bei allen Wetterbedingungen.

Vollfarbiges HD-AMOLED-Display

Das 0,39-Zoll-HD-AMOLED-Display mit einer Auflösung von 1024 x 768 bietet hohen Kontrast und lebendige Bilder und erfasst jedes Detail in voller Farbe.

Schnellwechselhalterung für einfache Einrichtung

Die Zielfernrohrhalterung mit Schnellverschluss ermöglicht eine einfache und sichere Installation und verfügt über einen Feststellhebel zur werkzeuglosen Befestigung.

Ballistische Berechnung für Präzisionsschießen

Durch die Verbindung mit der TargetIR Ballistics App (Android und iOS) können Benutzer Geschoss- und Wetterdaten eingeben und so genaue ballistische Berechnungen für hochpräzises Schießen durchführen.

Foto- und Videoaufnahme mit Audio

Die TR-Serie ermöglicht das Festhalten und Teilen von Momenten mit integrierten Foto- und Videofunktionen, komplett mit einem Mikrofon für die Tonaufnahme.

Einfrieren des Bildschirms mit nur einem Tastendruck zum Nullstellen

Die Funktion „Bildschirm einfrieren“ vereinfacht das Nullstellen, verbessert die Genauigkeit und erhöht den Benutzerkomfort.

Externer Laser-Entfernungsmesser

Der optionale externe Laser-Entfernungsmesser misst Entfernungen bis zu 600 Metern und stellt beim Booten automatisch eine Verbindung her, um eine schnelle Zielerfassung zu ermöglichen.

Sieben Farbpaletten für verbesserte Anzeige

Mit sieben verfügbaren Farbpaletten (Weiß heiß, Schwarz heiß, Rot heiß, Grün heiß, Eisenrot, Blau heiß und Sepia) passt sich die TR-Serie an verschiedene Bedingungen an und optimiert so die Erkennung und Identifizierung.

IP67-Schutz für Langlebigkeit

Mit der Schutzklasse IP67 ist die TR-Serie wasser- und staubdicht und widersteht hoher Luftfeuchtigkeit, starkem Regen und Stößen mit einer Stoßfestigkeit von bis zu 800 G.

Over-the-Air-Firmware-Updates

Unterstützt Firmware-Updates über die TargetIR-App für effiziente und nahtlose Upgrades.

Im Lieferumfang enthalten
Gerät, Zielfernrohrmontage mit Schnellverschluss, Typ-C-Kabel, 5V2A-Adapter (kompatibel mit USA, Großbritannien, Australien und Europa), 18650-Akku, Akkuladegerät, Linsenabdeckung, Augenmaske, Kurzanleitung und Garantiekarte.

Technische Spezifikationen

• Modell : TR620

Sensor

• Typ : Ungekühlter VOx-Infrarotdetektor, 8 bis 14 μm
• Auflösung : 640×512@12μm
• NETD : 20 mK
• Bildrate : 50 Hz

Linse

• Objektivlinse : 25 mm, F1.0
• Sichtfeld : 17,5°×14,0°
• Sichtfeld bei 100 m : 31 m x 25 m
• Vergrößerung : 1,5x~12,0x
• Erfassungsbereich : 1300 m / 1400 Yards

Anzeige

• Typ : 0,39'' AMOLED 1024×768
• Farbpaletten : Weiß heiß, Schwarz heiß, Rot heiß, Grün heiß, Eisenrot, Blau heiß, Sepia
• Okular : Augenabstand 48 mm; Dioptrien ± 4; Zoom 14x

Hardware

• WLAN : 2,4 G
• Schnittstelle : USB Typ-C
• Zusätzliche Funktionen : Mikrofon, Bluetooth

System

• Aufnahme : Unterstützt Foto- und Videoaufnahmen mit Audioaufnahme
• Speicher : 32 GB interner Speicher

Leistung

• Batterietyp : Einzelne, austauschbare 18650-Batterie
• Betriebsdauer : Bis zu 8 Stunden

Umweltschutz

• Betriebstemperatur : -30 °C bis 50 °C (-22 °F bis +122 °F)
• Stoßfestigkeit : 800 G bei 1 ms (IEC60068-2-27-Standard)
• Schutzart : IP67

Abmessungen und Gewicht

• Gewicht : 578 Gramm / 20,39 Unzen
• Größe : 201 × 89 × 66 mm (7,91 × 3,50 × 2,60 Zoll)
