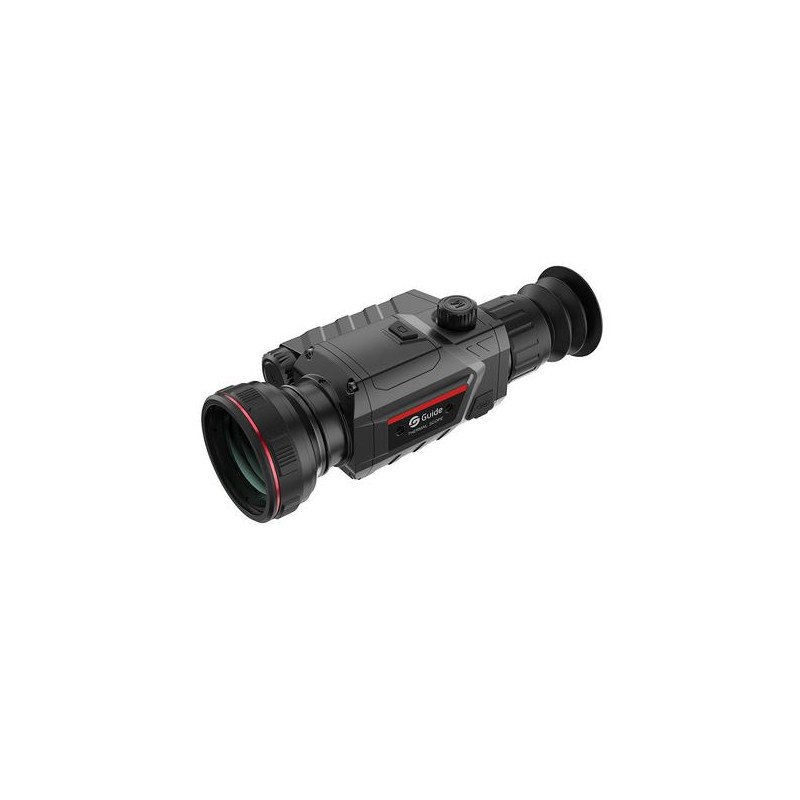

Handleiding TR620 Thermische beeldvormingsscoop

TR-serie: betaalbare, hoogwaardige infrarood-thermische beeldvormingsscoop

De TR-serie biedt een budgetvriendelijke, zeer gevoelige thermische beeldvormingsscoop voor civiel gebruik, verkrijgbaar met 25 mm, 35 mm en 50 mm lensopties. Deze serie biedt scherpe, gedetailleerde beelden met een IR-resolutie van 640 × 512, wat precisie garandeert bij elke opname. Compact, waterdicht, stofdicht en zeer schokbestendig, de TR-serie is robuust en gebouwd om uitdagende weersomstandigheden te weerstaan.

Specificaties

• Resolutie : 640×512 IR
• Brandpuntsafstand : 25 mm F1.0
• Gezichtsveld : 17,08°×13,03°
• Scherm : 1024×768 AMOLED

Hoge definitie detector

De TR-serie is uitgerust met 12 µm-warmtebeelddetectoren, heeft een resolutie van 640×512 en een 20 mK NETD, wat zorgt voor scherpe beelden en een uitstekende thermische gevoeligheid onder alle weersomstandigheden.

Full-Color HD AMOLED-scherm

Het 0,39 inch HD AMOLED-scherm met een resolutie van 1024×768 biedt een hoog contrast en levendige beelden, waarbij elk detail in volle kleur wordt vastgelegd.

Snelontgrendelingsbevestiging voor eenvoudige installatie

De snelontgrendelbare richtkijkerbevestiging zorgt voor een eenvoudige en veilige installatie, met een vergrendelingshendel voor bevestiging zonder gereedschap.

Ballistische berekening voor precisieschieten

Door verbinding te maken met de TargetIR Ballistics-app (Android en iOS) kunnen gebruikers kogel- en weergegevens invoeren, waardoor nauwkeurige ballistische berekeningen mogelijk zijn voor uiterst nauwkeurig schieten.

Foto- en video-opname met audio

Met de TR-serie kunt u momenten vastleggen en delen met ingebouwde foto- en videofuncties, compleet met een microfoon voor geluidsopnamen.

Scherm bevriezen met één druk op de knop voor nulstelling

Dankzij de functie Scherm bevriezen wordt het op nul zetten eenvoudiger, wat de nauwkeurigheid en het gebruiksgemak vergroot.

Externe laserafstandsmeter

De optionele externe laserafstandsmeter meet afstanden tot 600 meter en maakt automatisch verbinding bij het opstarten, zodat u snel het doel kunt vinden.

Zeven kleurenpaletten voor een verbeterde weergave

Met zeven beschikbare kleurenpaletten (White Hot, Black Hot, Red Hot, Green Hot, Iron Red, Blue Hot en Sepia) past de TR-serie zich aan verschillende omstandigheden aan, waardoor detectie en identificatie worden geoptimaliseerd.

IP67-bescherming voor duurzaamheid

De TR-serie heeft een IP67-classificatie, is water- en stofdicht en is bestand tegen hoge luchtvochtigheid, zware regenval en schokken tot 800G.

Over-the-air firmware-updates

Ondersteunt firmware-updates via de TargetIR-app voor efficiënte en naadloze upgrades.

Inbegrepen in de doos
Apparaat, snelontgrendelingsbevestiging voor de richtkijker, Type-C-kabel, 5V2A-adapter (compatibel met de VS, het VK, Australië en Europa), 18650-accu, acculader, lensdop, oogmasker, snelstartgids en garantiekaart.

Technische specificaties

• Model : TR620

Sensor

• Type : Ongekoelde VOx-infrarooddetector, 8 tot 14 μm
• Resolutie : 640×512@12μm
• NETTO : 20mK
• Framesnelheid : 50 Hz

Lens

• Objectieflens : 25 mm, F1.0
• Gezichtsveld : 17,5°×14,0°
• Gezichtsveld op 100m : 31m x 25m
• Vergroting : 1,5x~12,0x
• Detectiebereik : 1300m / 1400 yards

Weergave

• Type : 0,39'' AMOLED 1024×768
• Kleurenpaletten : Witheet, Zwartheet, Roodheet, Groenheet, IJzerrood, Blauwheet, Sepia
• Oculair : Oogafstand 48mm; Dioptrie ± 4; Zoom 14x

Hardware

• Wifi : 2.4G
• Interface : USB Type-C
• Extra functies : Microfoon, Bluetooth

Systeem

• Opnemen : Ondersteunt foto- en video-opname met audio-opname
• Geheugen : 32 GB interne opslag

Stroom

• Batterijtype : enkele, vervangbare 18650-batterij
• Bedrijfstijd : tot 8 uur

Milieubescherming

• Bedrijfstemperatuur : -30°C tot 50°C (-22°F tot +122°F)
• Schokbestendigheid : 800G bij 1ms (IEC60068-2-27-norm)
• Inkapseling : IP67

Fysieke afmetingen en gewicht

• Gewicht : 578 gram / 20,39 ounces
• Afmetingen : 201×89×66 mm (7,91×3,50×2,60 inch)
