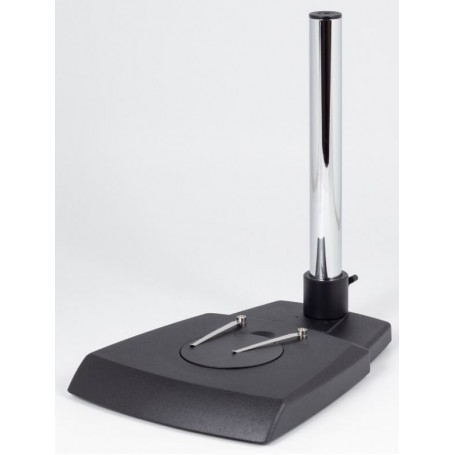

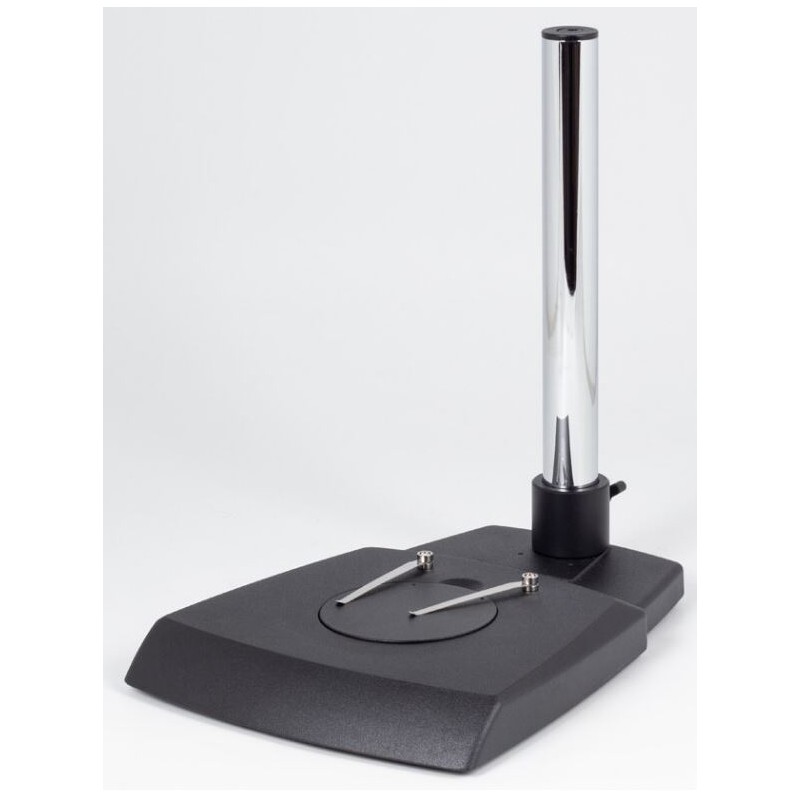

Motic Poltyp-Stativ ESD (ohne Beleuchtung) (46651)

Das SMZ-171 Stereo Zoom Mikroskop ist ein verbessertes Modell in der etablierten SMZ Stereo-Serie von Motic, das entwickelt wurde, um den Anforderungen sowohl in Routine- als auch in Forschungseinrichtungen gerecht zu werden. Diese Serie führt neue Materialien für ESD-Kompatibilität und optimierte LED-Beleuchtung ein, was sie zu einer vielseitigen Plattform für eine breite Palette von Anwendungen in der Biologie und Materialwissenschaft macht. Das SMZ-171 liefert dank seiner fortschrittlichen optischen Leistung und erweiterten Zubehörmöglichkeiten durchgehend klare, verzerrungsfreie Bilder. Es eignet sich gut für die Vorbereitung biologischer und medizinischer Proben, industrielle Qualitätskontrolle und Inspektionsaufgaben. Das Greenough-Optiksystem bietet einen großen 6,7:1 Zoom-Bereich und bleibt bei allen Vergrößerungen parfokal. Der Fünf-Positionen-Klickstopp-Mechanismus gewährleistet präzise und wiederholbare Vergrößerungseinstellungen für einfache Messungen. Mit einem Standard-Arbeitsabstand von 110 mm gibt es ausreichend Platz für die Betrachtung und Manipulation von Proben. Das Mikroskop bietet auch eine hervorragende Tiefenschärfe für überzeugende dreidimensionale Bilder und kann mit der Hinzufügung einer Moticam-Kamera leicht in eine Dokumentationsstation umgewandelt werden.

Allgemeine Spezifikationen

• Greenough-Optiksystem

• Apochromatische Optik mit Anti-Pilz-Behandlung

• Weitfeld-Binokular- oder Trinokular-45º-Beobachtungsrohr (Lichtverteilung 0:100 rechtes Okular/Trinotubus in Foto-Position)

• Weitfeld-Okulare mit hohem Augenpunkt, WF 10X/23 mit Dioptrienverstellung (+/- 5 dpt)

• Interpupillardistanz: 48-75 mm

• Zoom-Verhältnis: 6,7:1 mit 5 Klickstopps

• Standardvergrößerung: 7,5X-50X

• Arbeitsabstand: 110 mm

Zoom-Bereich

Das 6,7:1 Zoom-Verhältnis ermöglicht einen reibungslosen Wechsel von einer Makroübersicht zu einer detaillierten Mikrobeobachtung und deckt einen Vergrößerungsbereich von 7,5x bis 50x ab. Das parfokale Design stellt sicher, dass der Fokus im gesamten Zoom-Bereich konstant bleibt. Zusätzliche Objektive und Okulare sind verfügbar, die den gesamten Vergrößerungsbereich von 2,25X bis zu 200X erweitern.

Zusatzobjektive

Der Standard-Arbeitsabstand von 110 mm bietet ausreichend Platz für die Manipulation von Proben bei jeder Vergrößerung. Mit der niedrigsten Zoom-Einstellung und 10X Okularen beträgt der maximale Felddurchmesser 30,7 mm.

Okulare

Weitfeld-10x/23 mm Okulare folgen dem Prinzip des hohen Augenpunkts, was sie für Brillenträger komfortabel macht. Jedes Okular hat eine individuelle Dioptrienverstellung (+/- 5 dpt), und standardmäßige Gummiaugenmuscheln helfen, Streulicht zu minimieren. Alternative Vergrößerungen und eine Reihe von Messskalen sind ebenfalls verfügbar.

3-D Bildgebung

Das Greenough-Optiksystem mit vollständig getrennten optischen Pfaden erzeugt hochwertige, verzerrungsfreie 3D-Bilder. Das System kann eine maximale Auflösung von 460 lp/mm erreichen, wenn es mit einem 2x Zusatzobjektiv verwendet wird.

Arbeitsabstand

Der Standard-Arbeitsabstand von 110 mm kann mit Zusatzobjektiven auf bis zu 301 mm erweitert werden. Für höhere Gesamtvergrößerungen können Objektive unter 1X mit hochvergrößernden Okularen (bis zu 20x) kombiniert werden.

Optische Köpfe

Das SMZ-171 ist in binokularen oder trinokularen Versionen mit einem 45° Betrachtungswinkel, 10X Okularen und einem eingebauten 1X Objektiv erhältlich. Der Interpupillarabstand kann von 48 mm bis 75 mm eingestellt werden. Für spezielle Aufbauten ist auch ein 60° Binokularkopf verfügbar. Alle Optiken sind für den Einsatz in feuchten Umgebungen pilzgeschützt behandelt.

Modulare Konfiguration

Das SMZ-171 unterstützt ein modulares System, das es den Benutzern ermöglicht, zwischen klassischen Stativständern (32 mm Durchmesser), neuen Armständern oder industriellen Auslegerständern für größere Proben zu wählen. ESD-Versionen sind für elektrostatisch empfindliche Umgebungen verfügbar.

Beleuchtung

Eine breite Palette von Beleuchtungsoptionen kann mit dem SMZ-171 kombiniert werden, einschließlich Ringlichtern für schattenfreie Bildgebung und Kaltlichtquellen mit Lichtleitern für die detaillierte Oberflächenvisualisierung.

Digitale Dokumentation

Der SMZ-171 kann mit Moticam-Digitalkameras und Software kombiniert werden, um eine vollständige Dokumentations- und Analyse-Workstation zu erstellen. Die trinokulare Version unterstützt verschiedene Kameraadapter für verschiedene Chipgrößen.

Zubehör

• 360° drehbare Gleitbühne für sanfte multidirektionale Bewegung der Probe

• Ansteckbare x/y-Bühne mit 76 x 54 mm Verfahrweg für präzise bidirektionale Bewegung

• Polarisator und Analysator für Doppelbrechungsanalyse

• Dunkelfeld-Einsatz mit Irisblende für einstellbare Beleuchtungsöffnung

Technische Spezifikationen

Optik
Beleuchtung: Nicht spezifiziert
Lampentyp: Nicht spezifiziert

Mechanik
Fokussierung: Nicht spezifiziert
Objekttisch: Nicht spezifiziert

Besondere Merkmale
Weitwinkelokular: Nicht spezifiziert

Allgemein
Farbe: Schwarz
Kompatibel mit Serie: SMZ-171

Anwendungsbereich
Industrie: Ja
Zahntechnik: Ja
Halbleitertechnologie: Ja
