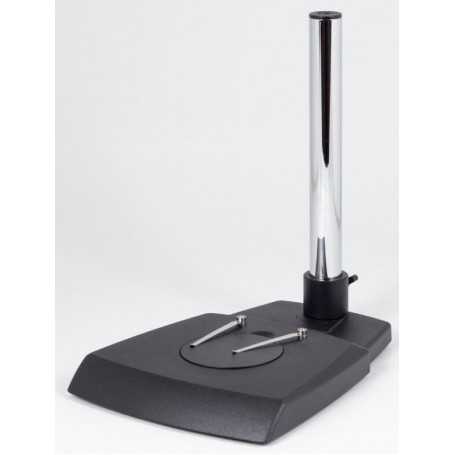

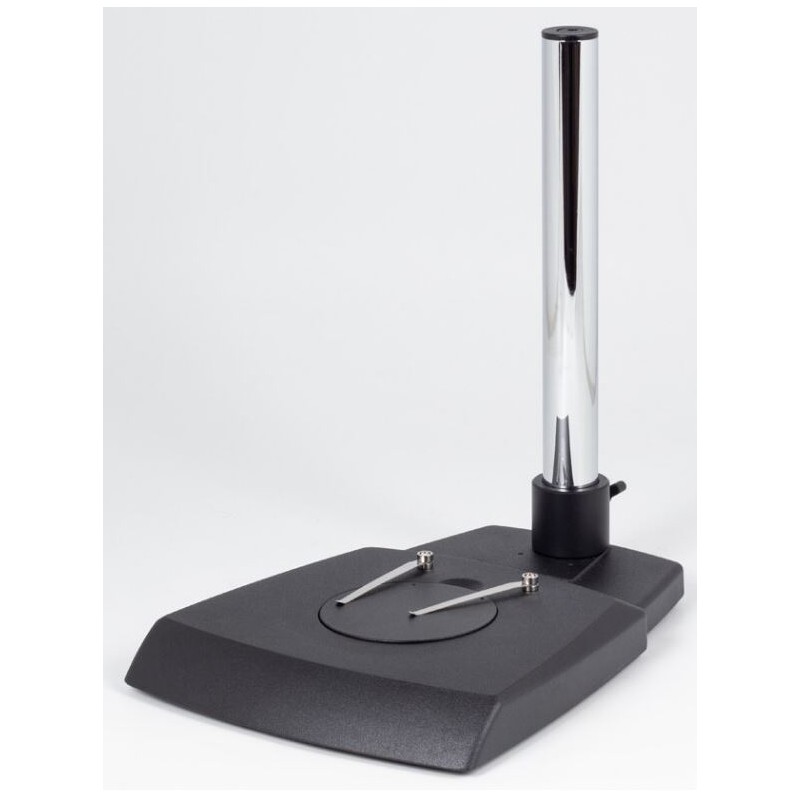

Motic Pole -tyyppinen tavallinen jalusta ESD (ilman valaistusta) (46651)

SMZ-171 Stereo Zoom -mikroskooppi on parannettu malli Moticin vakiintuneessa SMZ Stereo -sarjassa, joka on suunniteltu vastaamaan sekä rutiini- että tutkimusympäristöjen tarpeisiin. Tämä sarja esittelee uusia materiaaleja ESD-yhteensopivuuteen ja optimoitua LED-valaistusta, mikä tekee siitä monipuolisen alustan laajalle valikoimalle biologisia ja materiaalitieteellisiä sovelluksia. SMZ-171 tuottaa johdonmukaisesti selkeitä, vääristymättömiä kuvia edistyneen optisen suorituskyvyn ja laajennettujen lisävarusteiden ansiosta. Se soveltuu hyvin biologisten ja lääketieteellisten näytteiden valmisteluun, teolliseen laadunvalvontaan ja tarkastustehtäviin. Greenoughin optinen järjestelmä tarjoaa suuren 6,7:1 zoomausalueen, joka pysyy parfokaalisena kaikilla suurennuksilla. Viiden asennon napsautusmekanismi varmistaa tarkan ja toistettavan suurennuksen helppoa mittausta varten. Vakiotyöskentelyetäisyys on 110 mm, mikä tarjoaa runsaasti tilaa näytteiden katseluun ja käsittelyyn. Mikroskooppi tarjoaa myös erinomaisen syväterävyyden vakuuttaviin kolmiulotteisiin kuviin ja se voidaan helposti muuntaa dokumentointiasemaksi lisäämällä Moticam-kamera.

Yleiset tekniset tiedot

• Greenoughin optinen järjestelmä

• Akromaattinen optiikka sienestävällä käsittelyllä

• Laajakulmainen binokulaarinen tai trinokulaarinen 45º tarkkailuputki (valon jakautuminen 0:100 oikea silmäputki/trinoputki valokuva-asennossa)

• Laajakulmaiset korkean silmäpisteen okulaari, WF 10X/23 diopterisäädöllä (+/- 5 dpt)

• Silmien välinen etäisyys: 48-75 mm

• Zoom-suhde: 6,7:1 viidellä napsautuksella

• Vakiomagnifikaatio: 7,5X-50X

• Työskentelyetäisyys: 110 mm

Zoomausalue

6,7:1 zoom-suhde mahdollistaa sujuvan siirtymisen makronäkymästä yksityiskohtaiseen mikrotarkasteluun, kattaen suurennusalueen 7,5x - 50x. Parfokaalinen muotoilu varmistaa, että tarkennus pysyy vakiona koko zoomausalueella. Lisäobjektiivit ja okulaarit ovat saatavilla, laajentaen kokonaismagnifikaatioalueen 2,25X:stä jopa 200X:ään.

Lisäobjektiivit

Vakiotyöskentelyetäisyys 110 mm tarjoaa riittävästi tilaa näytteiden käsittelyyn millä tahansa suurennuksella. Alimmalla zoom-asetuksella ja 10X okulaareilla suurin kentän halkaisija on 30,7 mm.

Okulaarit

Laajakulmaiset 10x/23 mm okulaarit noudattavat korkean silmäpisteen periaatetta, mikä tekee niistä mukavat silmälasien käyttäjille. Jokaisessa okulaariissa on yksilöllinen diopterisäätö (+/- 5 dpt), ja vakiokumiset silmäsuojat auttavat minimoimaan hajavalon. Vaihtoehtoiset suurennukset ja valikoima mittausristikoita ovat myös saatavilla.

3D-kuvantaminen

Greenoughin optinen järjestelmä, jossa on täysin erilliset optiset polut, tuottaa korkealaatuisia, vääristymättömiä 3D-kuvia. Järjestelmä voi saavuttaa maksimaalisen erottelukyvyn 460 lp/mm, kun sitä käytetään 2x lisäobjektiivin kanssa.

Työskentelyetäisyys

Vakiotyöskentelyetäisyys 110 mm voidaan pidentää jopa 301 mm:iin lisäobjektiivien avulla. Korkeampaa kokonaismagnifikaatiota varten alle 1X objektiivit voidaan yhdistää korkean suurennuksen okulaareihin (jopa 20x).

Optiset päät

SMZ-171 on saatavilla binokulaarisina tai trinokulaarisina versioina 45° katselukulman, 10X okulaareilla ja sisäänrakennetulla 1X objektiivilla. Silmien välinen etäisyys voidaan säätää 48 mm:stä 75 mm:iin. Erityisiä kokoonpanoja varten on saatavilla myös 60° binokulaaripää. Kaikki optiikat on käsitelty sienestävällä käsittelyllä kosteisiin ympäristöihin.

Modulaarinen kokoonpano

SMZ-171 tukee modulaarista järjestelmää, jonka avulla käyttäjät voivat valita klassisista pylvästelineistä (32 mm halkaisija), uusista käsivarsitelineistä tai teollisista puomitelineistä suuremmille näytteille. ESD-versiot ovat saatavilla sähköstaattisesti herkkiin ympäristöihin.

Valaistus

Laaja valikoima valaistusvaihtoehtoja voidaan yhdistää SMZ-171:een, mukaan lukien rengasvalot varjottomaan kuvantamiseen ja kylmävalonlähteet valonohjaimilla yksityiskohtaiseen pintavisualisointiin.

Digitaalinen dokumentointi

SMZ-171 voidaan yhdistää Moticam-digitaalikameroihin ja -ohjelmistoihin luodakseen täydellisen dokumentointi- ja analysointityöaseman. Trinokulaariversio tukee erilaisia kamera-adaptereita eri sirukokoja varten.

Lisävarusteet

• 360° kääntyvä liukupöytä näytteen sujuvaan monisuuntaiseen liikkeeseen

• Kiinnitettävä x/y-pöytä, jossa on 76 x 54 mm liikealue tarkkaan kaksisuuntaiseen liikkeeseen

• Polarisaattori ja analysaattori kaksitaitteisuuden analysointiin

• Pimeäkenttäinsertti iiridiaphragmilla säädettävään valaistusaukkoon

Tekniset tiedot

Optiikka
Valaistus: Ei määritelty
Lampputyyppi: Ei määritelty

Mekaniikka
Tarkennus: Ei määritelty
Näytepöytä: Ei määritelty

Erikoisominaisuudet
Laajakulmaokulaari: Ei määritelty

Yleistä
Väri: Musta
Yhteensopiva sarjan kanssa: SMZ-171

Käyttökohteet
Teollisuus: Kyllä
Hammastekniikka: Kyllä
Puolijohdeteknologia: Kyllä
