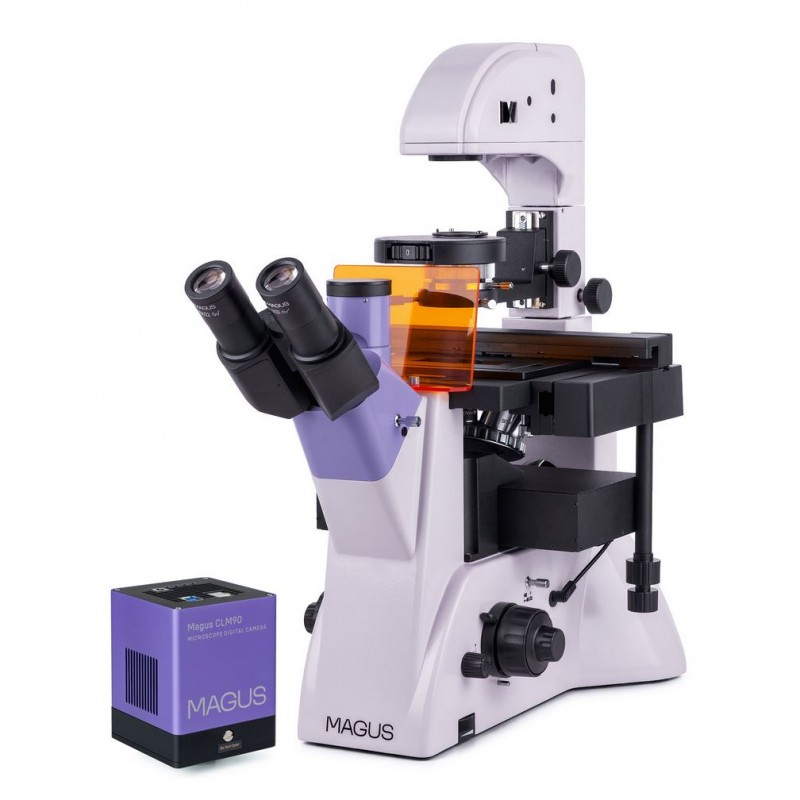

Magus Lum VD500L Fluoreszenz-Inverses Digitalmikroskop (83022)

Das MAGUS Lum V500L ist ein inverses Mikroskop, das für die Fluoreszenzmikroskopie im Auflicht sowie für Hellfeld- und Phasenkontrastmikroskopie im Durchlicht entwickelt wurde. Für die Fluoreszenzbeobachtung werden DAPI-, FITC- und TRITC-Fluorochromfilter verwendet. Die inverse Bauweise ermöglicht das direkte Untersuchen von Proben in Laborgefäßen wie Petrischalen und Flaschen. Standard-Laborgefäße bis zu einer Höhe von 55 mm können verwendet werden, oder bis zu 165 mm, wenn der Ständer geneigt ist. Das optische System ist für Laborgefäße mit einer Bodendicke von 1,2 mm optimiert. Dieses Mikroskop eignet sich für Forschung, routinemäßige Laborarbeiten und Ausbildungszwecke.

Digitalkamera

Die MAGUS CLM90 Digitalkamera ist für die Fluoreszenz- und Dunkelfeldmikroskopie konzipiert. Sie verfügt über einen 7.1-megapixel Sensor und liefert realistische Bilder mit einer Auflösung von 3200 × 2200 Pixeln. Die Kamera wird für den Einsatz mit 4x-, 10x-, 20x- und 40x-Objektiven empfohlen, sodass feine Details auch bei niedrigen Vergrößerungen klar erkennbar sind.

Videoaufnahmen sind mit 51,3 Bildern pro Sekunde oder 133,8 Bildern pro Sekunde möglich, abhängig von der Auflösung. Die Videowiedergabe ist flüssig, mit natürlichen Übergängen zwischen den Bildern und ohne sichtbare Verzögerung, was sie ideal für die Beobachtung bewegter Proben und für Demonstrationen im Unterricht macht. Die Kamera verwendet eine USB 3.0-Schnittstelle, die Datenübertragungsraten von bis zu zehnmal schneller als USB 2.0. ermöglicht. Diese Hochgeschwindigkeitsleistung macht sie geeignet für professionelle Labore, Forschungsumgebungen und die universitäre Ausbildung.

Optisches System

Das Mikroskop bietet zwei Montagemöglichkeiten für digitale Bildgebung und externe Displays. Ein Trinokulartubus steht für den Anschluss eines Monitors zur Verfügung, während ein seitlicher Anschluss am Gehäuse zum Anbringen einer Digitalkamera dient. Strahlteiler-Optionen umfassen 100/0 oder 0/100 am Mikroskopkörper und 100/0 oder 50/50 am Trinokularkopf. Die Okulartuben sind für eine bequeme Beobachtung um 45 Grad geneigt und können bei der Montage um 180 Grad gedreht werden.

Das Set enthält sechs unendlich korrigierte planachromatische Objektive mit langen Arbeitsabständen. Drei Objektive sind für Hellfeld- und Fluoreszenzmikroskopie vorgesehen, während die anderen drei für die Phasenkontrastbeobachtung ausgelegt sind. Ein sechsfacht drehbarer Objektivrevolver unter dem Objekttisch ermöglicht die gleichzeitige Montage aller Objektive.

Beleuchtung

Die Fluoreszenzanregung erfolgt durch eine 5 W LED mit einer Lebensdauer von etwa 50.000 Stunden und ohne Austauschbedarf. Drei Anregungsfilter für DAPI-, FITC- und TRITC-Fluorochrome sind enthalten. Die LED-Beleuchtung ist energieeffizient, wartungsarm und wird für Bildungseinrichtungen empfohlen. Sie bietet eine stabile Farbausgabe, schaltet sofort ein und aus und überhitzt auch bei längerem Betrieb nicht.

Die Durchlichtbeleuchtung erfolgt ebenfalls über eine 5 W LED und bietet ausreichend Helligkeit für Hellfeld- und Phasenkontrastmikroskopie mit allen Objektiven. Beide Beleuchtungssysteme – Auflicht und Durchlicht – unterstützen Köhler-Beleuchtung, was maximale Auflösung, gleichmäßige Helligkeit und scharfe Bilder ohne Randabschattung gewährleistet.

Das Mikroskop ist mit einem Phasenkontrastkondensor ausgestattet, der drei Schlitze für 10x-, 20x- und 40x-Phasenobjektive sowie einen freien Schlitz für Hellfeldbeobachtung bietet. Phasenringe können zentriert werden, und der Wechsel zwischen den Mikroskopietechniken erfolgt durch Drehen eines Bedienelements.

Objekttisch und Fokussierung

Der feste Objekttisch verfügt über einen mechanischen Aufsatz zum Bewegen von Laborgefäßen und drei austauschbare Halterungen in verschiedenen Größen. Laborgefäße können sanft in zwei senkrechten horizontalen Richtungen bewegt werden. Das Fokussiersystem umfasst Grob- und Feinfokussierung. Die Grobfokussierung verfügt über eine Arretierung und einstellbare Spannung. Ergonomisch gestaltete Fokussierknöpfe ermöglichen eine komfortable Bedienung und helfen, eine entspannte Arbeitshaltung beizubehalten.

Zubehör und Erweiterbarkeit

Das Mikroskop kann mit zusätzlichen Okularen, Kalibrierpräparaten und Digitalkameras aus dem MAGUS-Zubehörsortiment erweitert werden.

Hauptmerkmale des Mikroskops

• Inverses Design zur Beobachtung von Proben in Laborgefäßen mit 1,2 mm Bodendicke und Probenhöhen bis zu 55 mm, oder bis zu 165 mm bei geneigtem Ständer

• Unterstützte Techniken: Fluoreszenz im Auflicht, Hellfeld und Phasenkontrast im Durchlicht

• Köhler-Beleuchtung für Auf- und Durchlicht, mit langlebigen 5 W LED-Lichtquellen

• Drei Anregungsfilter für DAPI-, FITC- und TRITC-Fluorochrome

• Phasenkontrastkondensor für schnellen Wechsel zwischen Beobachtungsmethoden

• Trinokularkopf mit flexiblen Strahlteiler-Optionen für Kameras und Monitore

Hauptmerkmale der Kamera

• Entwickelt für Fluoreszenz- und Dunkelfeldmikroskopie mit 4x-, 10x-, 20x- und 40x-Objektiven

• 7.1-megapixel Auflösung für detailreiche Bilder bei niedrigen Vergrößerungen

• Hohe Bildraten von 51,3 fps und 133,8 fps für flüssige Beobachtung bewegter Objekte

• Zweistufiges Peltier-Kühlsystem reduziert die Sensortemperatur und minimiert thermisches Rauschen

• Global Shutter für schnelle Signalauslesung und präzise Abbildung bewegter Proben

• Monochromer SONY Exmor rückseitig belichteter CMOS-Sensor für hohe Empfindlichkeit und geringes Rauschen

• USB 3.0-Schnittstelle für schnelle, stabile Datenübertragung

• Softwareunterstützung für Foto- und Videoaufnahmen, Bearbeitung, externe Anzeige sowie lineare und Winkelmessungen

Lieferumfang

• MAGUS CLM90 Digitalkamera mit USB-Kabel, 12 V 3 A Adapter, Schutzkoffer, Installations-CD, Bedienungsanleitung und Garantiekarte

• Mikroskopbasis mit integriertem Netzanschluss, Auf- und Durchlichtbeleuchtung, Kondensor, Fokussiereinrichtung, Objekttisch und Objektivrevolver

• Trinokularkopf

• Unendlich planachromatische Objektive für Hellfeld und Fluoreszenz: 10x/0,25, 20x/0,40, 40x/0,60

• Unendlich planachromatische Phasenobjektive: 10x/0,25 PHP2, 20x/0,40 PHP2, 40x/0,60 PHP2

• Okulare 10x/22 mm mit langem Augenabstand, zwei Stück

• UV-Schutzschild

• 1x C-Mount-Adapter

• Innensechskantschlüssel

• Netzkabel

• Staubschutzhaube

• Bedienungsanleitung und Garantiekarte

Auf Anfrage erhältlich

• 10x/22 mm Okular mit Skala

• Okulare 12,5x/14 mm, 15x/15 mm, 20x/12 mm oder 25x/9 mm

• Kalibrierpräparat

Technische Daten

Produkt-ID: 83022
Marke: MAGUS
Garantie: 5 Jahre
EAN: 5905555018249
Verpackungsmaße (L × B × H): 38 × 61 × 82 cm
Versandgewicht: 26,7 kg

Typ: Biologisches, optisches Mikroskop
Mikroskopkopf: Trinokular, Siedentopf-Typ, um 180 Grad drehbar
Vergrößerungsbereich: 100x bis 400x, optional bis 1000x
Okulartubusdurchmesser: 30 mm
Okulare: 10x/22 mm mit 10 mm Augenabstand
Objektive: Unendlich planachromatische und Phasenobjektive, parfokale Distanz 45 mm
Objektivrevolver: Sechsfach

Augenabstand: 48 bis 75 mm
Objekttischgröße: 227 × 208 mm
Objekttischweg: 77 × 134,5 mm
Objekttischtyp: Fest, mit Glasplatte und mechanischem Aufsatz, mehrere Schalenhalter

Kondensor: Numerische Apertur 0,6, Arbeitsabstand 55 mm, Phasenkontrast-Turm mit Feststellschrauben
Blende: Apertur-Irisblende
Fokussierung: Koaxiale Grob- und Feinfokussierung beidseitig

Beleuchtung: LED für Auf- und Durchlicht
Lichtquellen: 5 W LED für Fluoreszenz, 5 W LED für Durchlicht
Helligkeitsregelung: Vorhanden
Stromversorgung: 85–265 V AC, 50/60 Hz

Betriebstemperatur: +5 bis +35 °C
Anwenderniveau: Erfahrene Anwender und Profis
Montageaufwand: Kompliziert
Anwendungen: Labor- und medizinische Nutzung
Beobachtungsmethoden: Hellfeld, Fluoreszenz, Phasenkontrast
Mitgeliefertes Zubehör: Staubschutzhaube

Kameraspezifikationen

Sensor: SONY Exmor CMOS, monochrom
Auflösung: 7,1 Megapixel, bis zu 3200 × 2200 Pixel
Sensorgröße: 1,1 Zoll
Pixelgröße: 4,5 × 4,5 µm
Kühlung: Zweistufiges Peltier-Element, bis zu 42 °C unter Umgebung
Belichtungszeit: 0,1 ms bis 1 Stunde
Bildraten: 133,8 fps bei 1584 × 1100, 51,3 fps bei 3200 × 2200
Verschlusstyp: Global Shutter
Weißabgleich und Belichtung: Automatisch und manuell
Ausgangsschnittstelle: USB 3.0
Software: MAGUS View
Befestigungstyp: C-Mount
Kameragehäuse: CNC-gefrästes Aluminiumlegierung
Kamera-Stromversorgung: 5 V über USB, 12 V 3 A Adapter für Peltier-Kühlung
Betriebstemperaturbereich: -10 bis +50 °C
Betriebsfeuchtigkeitsbereich: 30 % bis 80 %
