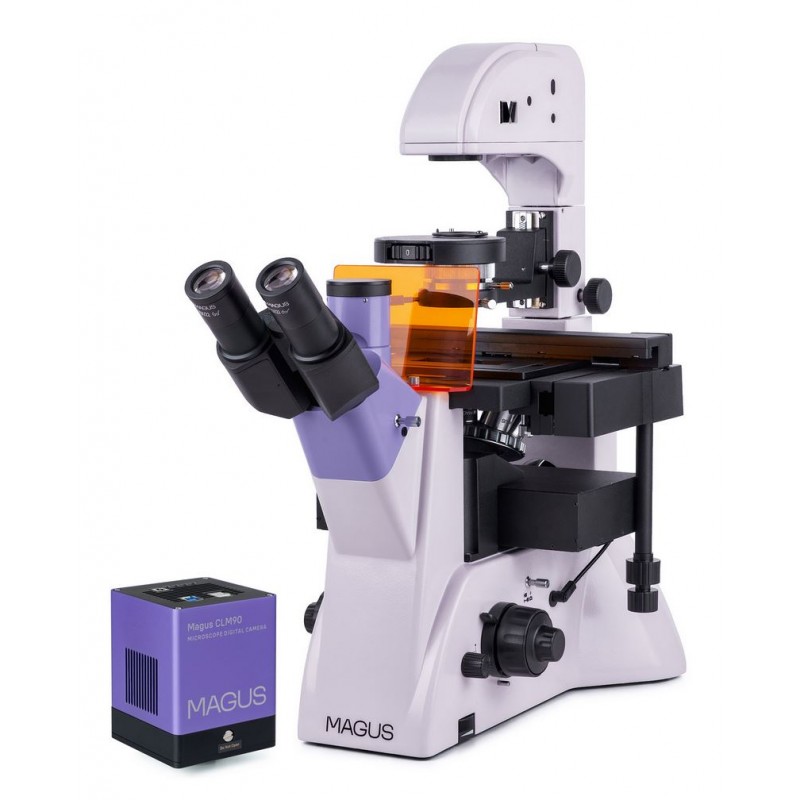

Magus Lum VD500L Fluorescentie Omgekeerde Digitale Microscoop (83022)

De MAGUS Lum V500L is een omgekeerde microscoop, ontworpen voor fluorescentiemicroscopie in gereflecteerd licht en voor helderveld- en fasecontrastmicroscopie in doorgelaten licht. Voor fluorescentie-observatie maakt hij gebruik van DAPI-, FITC- en TRITC-fluorochroomfilters. De omgekeerde configuratie maakt het mogelijk om monsters direct in laboratoriumvaten zoals petrischalen en kolfjes te bestuderen. Standaard laboratoriumglaswerk tot 55 mm hoog kan worden gebruikt, of tot 165 mm wanneer de standaard gekanteld is. Het optisch systeem is geoptimaliseerd voor glaswerk met een bodemdikte van 1,2 mm. Deze microscoop is geschikt voor onderzoek, routinematig laboratoriumwerk en educatieve toepassingen.

Digitale camera

De MAGUS CLM90 digitale camera is ontworpen voor fluorescentie- en donkerveldmicroscopie. Hij beschikt over een 7.1-megapixel sensor en levert realistische beelden met een resolutie van 3200 × 2200 pixels. De camera wordt aanbevolen voor gebruik met 4x-, 10x-, 20x- en 40x-objectieven, waardoor fijne details zelfs bij lage vergrotingen duidelijk zichtbaar zijn.

Video-opname is mogelijk met 51,3 beelden per seconde of 133,8 beelden per seconde, afhankelijk van de resolutie. Video’s worden vloeiend afgespeeld, met natuurlijke overgangen tussen de beelden en zonder zichtbare vertraging, waardoor de camera zeer geschikt is voor het observeren van bewegende monsters en voor demonstraties in het klaslokaal. De camera maakt gebruik van een USB 3.0-interface, die gegevensoverdrachtssnelheden tot tien keer sneller biedt dan USB 2.0. Deze hoge snelheid maakt hem geschikt voor professionele laboratoria, onderzoeksomgevingen en universitaire opleidingen.

Optisch systeem

De microscoop biedt twee montagemogelijkheden voor digitale beeldvorming en externe weergave. Een trinoculaire buis is beschikbaar voor het aansluiten van een monitor, terwijl een zijpoort op het lichaam wordt gebruikt om een digitale camera te monteren. Bundelsplitsingsopties zijn 100/0 of 0/100 op het microscooplichaam en 100/0 of 50/50 op het trinoculaire hoofd. De oculairbuizen zijn onder een hoek van 45 graden geplaatst voor comfortabel observeren en kunnen tijdens de montage 180 graden worden gedraaid.

De set bevat zes oneindig-gecorrigeerde plan-achromatische objectieven met lange werkafstanden. Drie objectieven zijn bedoeld voor helderveld- en fluorescentiemicroscopie, terwijl de andere drie zijn ontworpen voor fasecontrastobservatie. Een revolver met zes posities onder het objecttafel maakt het mogelijk om alle objectieven gelijktijdig te monteren.

Verlichting

Fluorescentie-excitatie wordt verzorgd door een 5 W LED met een levensduur van ongeveer 50.000 uur en zonder vervangingsbehoefte. Drie excitatie-filters zijn inbegrepen voor DAPI-, FITC- en TRITC-fluorochromen. LED-verlichting is energiezuinig, eenvoudig te onderhouden en aanbevolen voor onderwijsinstellingen. Het biedt stabiele kleurweergave, schakelt direct in en uit en wordt niet oververhit bij langdurig gebruik.

Doorgelaten lichtverlichting wordt ook verzorgd door een 5 W LED, die voldoende helderheid biedt voor helderveld- en fasecontrastmicroscopie met alle objectieven. Zowel gereflecteerde als doorgelaten verlichtingssystemen ondersteunen Köhler-verlichting, wat zorgt voor maximale resolutie, gelijkmatige helderheid en scherpe beelden zonder randverduistering.

De microscoop is uitgerust met een fasecontrastcondensor met drie sleuven voor 10x-, 20x- en 40x-faseobjectieven en één vrije sleuf voor helderveldobservatie. Faseringsringen kunnen worden gecentreerd en het wisselen tussen microscopietechnieken gebeurt door het draaien van een bedieningsknop.

Objecttafel en scherpstelling

De vaste objecttafel bevat een mechanische houder voor het verplaatsen van laboratoriumvaten en drie verwisselbare schotelhouders van verschillende maten. Glaswerk kan soepel in twee loodrechte horizontale richtingen worden bewogen. Het scherpstelsysteem omvat zowel grove als fijne scherpstelling. De grove scherpstelling heeft een vergrendelingsmechanisme en instelbare spanning. Ergonomisch ontworpen scherpstelknoppen zorgen voor comfortabel gebruik en helpen een ontspannen werkhouding te behouden.

Accessoires en uitbreidbaarheid

De microscoop kan worden uitgebreid met extra oculairs, kalibratiepreparaten en digitale camera’s uit het MAGUS-accessoireassortiment.

Belangrijkste kenmerken van de microscoop

• Omgekeerd ontwerp voor het observeren van monsters in laboratoriumglaswerk met een bodemdikte van 1,2 mm en monsterhoogtes tot 55 mm, of tot 165 mm wanneer de standaard gekanteld is

• Ondersteunde technieken: fluorescentie in gereflecteerd licht, helderveld en fasecontrast in doorgelaten licht

• Köhler-verlichting voor zowel gereflecteerd als doorgelaten licht, met duurzame 5 W LED-lichtbronnen

• Drie excitatie-filters voor DAPI-, FITC- en TRITC-fluorochromen

• Fasecontrastcondensor voor snel wisselen tussen observatiemethoden

• Trinoculair hoofd met flexibele bundelsplitsingsopties voor camera’s en monitoren

Belangrijkste kenmerken van de camera

• Ontworpen voor fluorescentie- en donkerveldmicroscopie met 4x-, 10x-, 20x- en 40x-objectieven

• 7.1-megapixel resolutie voor gedetailleerde beeldvorming bij lage vergrotingen

• Hoge beeldsnelheden van 51,3 fps en 133,8 fps voor vloeiende observatie van bewegende objecten

• Twee-traps Peltier-koelsysteem verlaagt de sensortemperatuur en minimaliseert thermische ruis

• Globale sluiter voor snelle signaaluitlezing en nauwkeurige beeldvorming van bewegende monsters

• Monochrome SONY Exmor back-illuminated CMOS-sensor voor hoge gevoeligheid en lage ruis

• USB 3.0-interface voor snelle, stabiele gegevensoverdracht

• Software-ondersteuning voor foto- en video-opname, bewerking, externe weergave en lineaire en hoekmetingen

Pakketinhoud

• MAGUS CLM90 digitale camera met USB-kabel, 12 V 3 A adapter, beschermhoes, installatieschijf, gebruikershandleiding en garantiebewijs

• Microscoopbasis met geïntegreerde stroomaansluiting, gereflecteerde en doorgelaten verlichting, condensor, scherpstelmechanisme, objecttafel en revolver

• Trinoculair hoofd

• Infinity plan achromatische objectieven voor helderveld en fluorescentie: 10x/0.25, 20x/0.40, 40x/0.60

• Infinity plan achromatische faseobjectieven: 10x/0.25 PHP2, 20x/0.40 PHP2, 40x/0.60 PHP2

• Oculairs 10x/22 mm met lange oogafstand, twee stuks

• UV-beschermingsschild

• 1x C-mount adapter

• Inbussleutel

• Stroomkabel

• Stofhoes

• Gebruikershandleiding en garantiebewijs

Op aanvraag leverbaar

• 10x/22 mm oculair met schaalverdeling

• Oculairs 12,5x/14 mm, 15x/15 mm, 20x/12 mm of 25x/9 mm

• Kalibratiepreparaat

Specificaties

Product-ID: 83022
Merk: MAGUS
Garantie: 5 jaar
EAN: 5905555018249
Afmetingen verpakking (L × B × H): 38 × 61 × 82 cm
Verzendgewicht: 26,7 kg

Type: Biologische, optische microscoop
Microscoopkop: Trinoculair, Siedentopf-type, 180 graden draaibaar
Vergrotingsbereik: 100x tot 400x, optioneel tot 1000x
Oculairbuisdiameter: 30 mm
Oculairs: 10x/22 mm met 10 mm oogafstand
Objectieven: Infinity plan achromatische en faseobjectieven, parfocale afstand 45 mm
Revolver: Zes posities

Interpupillaire afstand: 48 tot 75 mm
Objecttafelgrootte: 227 × 208 mm
Objecttafelbereik: 77 × 134,5 mm
Objecttafeltype: Vast, met glasplaat en mechanische houder, meerdere schotelhouders

Condensor: Numerieke apertuur 0,6, werkafstand 55 mm, fasecontrastrevolver met vergrendelingsschroeven
Diafragma: Apertuur-irisdiafragma
Scherpstelling: Coaxiale grove en fijne scherpstelling aan beide zijden

Verlichting: LED voor gereflecteerd en doorgelaten licht
Lichtbronnen: 5 W LED voor fluorescentie, 5 W LED voor doorgelaten licht
Helderheidsregeling: Aanwezig
Voeding: 85–265 V AC, 50/60 Hz

Bedrijfstemperatuur: +5 tot +35 °C
Gebruikersniveau: Ervaren gebruikers en professionals
Moeilijkheidsgraad montage: Gecompliceerd
Toepassingen: Laboratorium- en medisch gebruik
Observatiemethoden: Heldere veld, fluorescentie, fasecontrast
Meegeleverd accessoire: Stofhoes

Cameraspecificaties

Sensor: SONY Exmor CMOS, monochroom
Resolutie: 7,1 megapixels, tot 3200 × 2200 pixels
Sensorformaat: 1,1 inch
Pixelgrootte: 4,5 × 4,5 µm
Koeling: Twee-traps Peltier-element, tot 42 °C onder omgevingstemperatuur
Belichtingstijd: 0,1 ms tot 1 uur
Beeldsnelheden: 133,8 fps bij 1584 × 1100, 51,3 fps bij 3200 × 2200
Sluitertype: Globale sluiter
Witbalans en belichting: Automatisch en handmatig
Uitgangsinterface: USB 3.0
Software: MAGUS View
Bevestigingstype: C-mount
Camerabehuizing: CNC-gefreesd aluminiumlegering
Cameravoeding: 5 V via USB, 12 V 3 A adapter voor Peltier-koeling
Bedrijfstemperatuurbereik: -10 tot +50 °C
Bedrijfsluchtvochtigheid: 30% tot 80%
