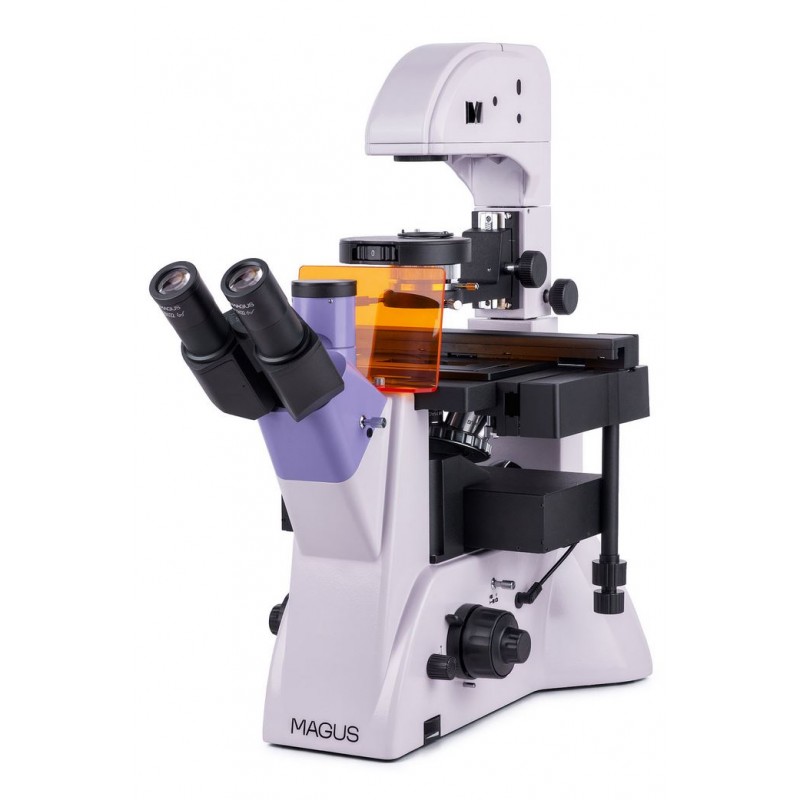

Magus Lum V500L Fluoreszenz-Inversmikroskop (82909)

Das MAGUS Lum V500L ist ein inverses Mikroskop, das für die Fluoreszenzmikroskopie im Auflicht sowie für die Hellfeld- und Phasenkontrastmikroskopie im Durchlicht entwickelt wurde. Die Fluoreszenzbeobachtung erfolgt mit Filtersätzen für die Fluorochrome DAPI, FITC und TRITC. Das inverse Design ermöglicht die direkte Untersuchung von Proben in gängigen Laborgefäßen wie Petrischalen und Flaschen. Die maximale Gefäßhöhe beträgt 55 mm in der Standardposition oder bis zu 165 mm bei geneigtem Stativ. Das optische System ist für Laborgeschirr mit einer Bodendicke von 1,2 mm optimiert. Dieses Mikroskop eignet sich für Forschung, routinemäßige Laborarbeiten und den Einsatz in der Ausbildung.

Optik

Das Mikroskop bietet zwei Anschlussmöglichkeiten für Bildgebung und Anzeige. Das Trinokulartubus ist für die Montage eines Monitors (nicht enthalten) vorgesehen, während ein seitlicher Anschluss am Mikroskopkörper für die Montage einer Digitalkamera (nicht enthalten) genutzt wird. Die Strahlteiler-Optionen umfassen 100/0 oder 0/100 am Gehäuse sowie 100/0 oder 50/50 am Trinokularkopf. Die Okulartuben sind für komfortables Beobachten um 45 Grad geneigt und können bei der Montage um 180 Grad gedreht werden.

Das Set enthält sechs unendlich korrigierte planachromatische Objektive mit langen Arbeitsabständen. Drei Objektive sind für Hellfeld- und Fluoreszenzbeobachtung vorgesehen, drei weitere für die Phasenkontrastarbeit. Ein sechsfacht drehbarer Objektivrevolver unter dem Objekttisch ermöglicht die schnelle Auswahl und Montage aller Objektive.

Beleuchtung

Die Fluoreszenzanregung erfolgt über eine 5-W-LED-Lichtquelle mit einer Lebensdauer von ca. 50.000 Stunden, die keinen Austausch erfordert. Drei Anregungsfiltersätze für DAPI, FITC und TRITC sind enthalten. Die LED-Beleuchtung ist energieeffizient, liefert eine stabile Farbausgabe, schaltet sofort ein und aus und überhitzt auch bei längerem Gebrauch nicht, was sie ideal für Universitäten und Ausbildungslabore macht.

Die Durchlichtbeleuchtung erfolgt ebenfalls über eine 5-W-LED-Quelle. Sie liefert ausreichend Helligkeit für Hellfeld- und Phasenkontrastbeobachtungen mit allen unterstützten Objektiven.

Beide Beleuchtungssysteme (Auflicht und Durchlicht) können mittels Köhler-Beleuchtung eingestellt werden. Die korrekte Köhler-Einstellung hilft, die maximale Auflösung für jedes Objektiv zu erreichen und ein klares, gleichmäßig ausgeleuchtetes Bild ohne Artefakte oder Randabschattung zu erzeugen.

Das Mikroskop ist mit einem Phasenkontrast-Kondensorturm ausgestattet. Drei Positionen sind für Phasenobjektive mit Vergrößerungen von 10x, 20x und 40x vorgesehen, während die vierte Position für das Hellfeld genutzt wird. Phasenringe können zentriert werden, und der Wechsel zwischen den Techniken erfolgt durch Drehen des Bedienelements.

Objekttisch und Fokussierung

Der feste Objekttisch verfügt über einen mechanischen Halter zur Bewegung von Laborgefäßen sowie drei Halterungen in verschiedenen Größen. Das Gefäß kann sanft in zwei senkrechten horizontalen Richtungen bewegt werden. Das Fokussiersystem umfasst Grob- und Feineinstellung. Die Grobfokussierung verfügt über einen Feststellknopf und eine Spannungsanpassung. Ergonomisch geformte Bedienelemente helfen dem Benutzer, während der Arbeit eine bequeme, entspannte Haltung einzunehmen.

Zubehör

Das Mikroskop kann mit zusätzlichen MAGUS-Okularen, Kalibrierpräparaten und kompatiblen Digitalkameras erweitert werden.

Hauptmerkmale

• Inverses Design für Laborgeschirr mit 1,2 mm Bodendicke und Gefäßhöhen bis 55 mm, oder bis zu 165 mm bei geneigtem Stativ

• Unterstützte Techniken: Fluoreszenz im Auflicht, Hellfeld und Phasenkontrast im Durchlicht

• Köhler-Beleuchtung für beide Beleuchtungswege, mit langlebigen 5-W-LED-Lichtquellen

• Drei Fluoreszenz-Anregungsfilter für die Fluorochrome DAPI, FITC und TRITC

• Phasenkontrast-Kondensor für schnellen Wechsel zwischen Beobachtungsmodi

• Trinokularkopf mit zwei Montagemöglichkeiten für Kamera oder Monitor und flexiblen Strahlteiler-Optionen

Lieferumfang

• Basis mit Stromanschluss, Auflichtbeleuchter, Durchlichtquelle, Kondensor, Fokussiersystem, Objekttisch und sechsfachem Objektivrevolver

• Trinokularkopf

• Unendlich planachromatische Objektive:

  • PLL 10x/0,25 Phasenkontrast, Arbeitsabstand 4,3 mm

  • PLL 20x/0,40, Arbeitsabstand 8,0 mm

  • PLL 40x/0,60, Arbeitsabstand 3,5 mm

  • PLL 10x/0,25 PHP2, Arbeitsabstand 4,3 mm

  • PLL 20x/0,40 PHP2, Arbeitsabstand 8,0 mm

  • PLL 40x/0,60 PHP2, Arbeitsabstand 3,5 mm

• Okulare 10x/22 mm mit langem Augenabstand, zwei Stück

• UV-Schutzschild

• 1x C-Mount-Adapter

• Innensechskantschlüssel

• Netzkabel

• Staubschutzhaube

• Bedienungsanleitung und Garantiekarte

Auf Anfrage erhältlich

• 10x/22 mm Okular mit Skala

• Okulare: 12,5x/14 mm, 15x/15 mm, 20x/12 mm, 25x/9 mm

• Digitalkamera

• Kalibrierpräparat

Technische Daten

Produkt-ID: 82909
Marke: MAGUS
Garantie: 5 Jahre
EAN: 5905555018232
Verpackungsmaße (L × B × H): 38 × 61 × 82 cm
Versandgewicht: 24 kg

Typ: Biologisches, optisches Mikroskop
Mikroskopkopf-Typ: Trinokular
Kopfdesign: Siedentopf, um 180 Grad drehbar
Vergrößerungsbereich: 100x bis 400x, optional 40x bis 1000x mit zusätzlichem Zubehör
Okulartubus-Durchmesser: 30 mm
Okulare: 10x/22 mm, Augenabstand 10 mm

Objektive: Unendlich planachromatische und Phasenkontrast-Objektive, Parfokalabstand 45 mm
Objektivrevolver: Sechsfach
Arbeitsabstände: 4,3 mm (10x), 8,0 mm (20x), 3,5 mm (40x)
Augenabstand: 48 bis 75 mm

Objekttischgröße: 227 × 208 mm
Objekttischweg: 77 × 134,5 mm
Objekttischtyp: Fester Objekttisch mit Glasplatte und mechanischer Halterung, mehrere Schalenhalter

Kondensor: NA 0,6, Arbeitsabstand 55 mm, Phasenkontrast-Turm mit Feststellschrauben
Blende: Apertur-Irisblende
Fokussierung: Koaxiale Grob- und Feinfokussierung auf beiden Seiten

Beleuchtung: Doppelte Beleuchtung (Auflicht und Durchlicht)
Helligkeitsregelung: Vorhanden
Stromversorgung: 85–265 V, 50/60 Hz AC
Lichtquellen: Auflicht 5 W LED, Durchlicht 5 W LED
Lichtfilter: Vorhanden

Betriebstemperaturbereich: +5 bis +35 °C
Benutzerlevel: Erfahrene Anwender und Profis
Montageaufwand: Kompliziert

Fluoreszenzmodul: DAPI-, FITC- und TRITC-Fluorochrome
Filter-Spezifikationen:

• DAPI: Anregung 365/35 nm, dichroitischer Spiegel 400 nm, Emission 450/65 nm

• FITC: Anregung 475/40 nm, dichroitischer Spiegel 500 nm, Emission 535/45 nm

• TRITC: Anregung 525/45 nm, dichroitischer Spiegel 565 nm, Emission 595/60 nm

Anwendung: Labor- und medizinische Nutzung
Beleuchtungsposition: Doppelt
Forschungsmethoden: Hellfeld, Fluoreszenz, Phasenkontrast
Enthaltenes Zubehör: Staubschutzhaube
