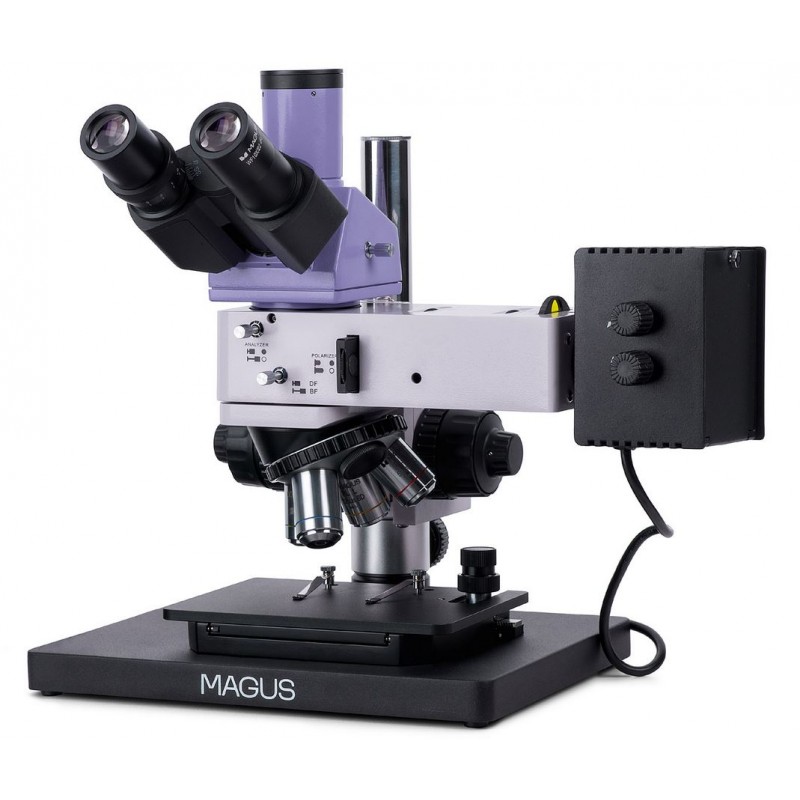

Magus Metal 630 BD Metallurgisches Mikroskop (82899)

Das MAGUS Metal 630 BD Metallurgische Mikroskop ist für die Hellfeld-, Dunkelfeld- und Polarisationsmikroskopie mit Auflicht konzipiert. Ein leistungsstarkes 50-W-Halogen-Beleuchtungssystem liefert hochwertige Bilder mit jedem Objektiv und bei allen unterstützten Mikroskopietechniken. Das Mikroskop ist für die Qualitätskontrolle, die Mikrostrukturanalyse von Metallen und Halbleitern sowie die Untersuchung von opaken Proben vorgesehen. Es wird häufig in industriellen Produktionsumgebungen, Forschungslaboren und Universitätsabteilungen eingesetzt.

Optisches System

Das Mikroskop verfügt über einen Trinokularkopf mit einem speziellen Trinokulartubus zur Montage einer Digitalkamera (nicht enthalten). Ein Lichtweg-Wahlschalter leitet das Licht entweder zu den Okularen oder zum Kameraanschluss. Der Trinokularkopf ist um 30° geneigt, um auch bei längeren Arbeitssitzungen eine komfortable Beobachtung zu gewährleisten. Ein Dioptrien-Einstellring befindet sich am linken Okulartubus zur individuellen Sehkorrektur.

Der Objektivrevolver nimmt die mitgelieferten Objektive auf und lässt einen freien Steckplatz für die Installation eines zusätzlichen Objektivs, falls erforderlich. Alle Standardobjektive sind Unendlich-plan-achromatisch, bieten einen langen Arbeitsabstand und sind für die Hellfeld- und Dunkelfeld-Auflichtmikroskopie optimiert.

Beleuchtungssystem

Für eine effektive Dunkelfeldbeobachtung ist das Mikroskop mit einer leistungsstarken 50-W-Halogen-Lichtquelle ausgestattet. Das Auflicht-Beleuchtungssystem umfasst Apertur- und Feldblenden, eine Dunkelfeldvorrichtung, einen Satz Farbfilter, einen integrierten Analysator und einen abnehmbaren Polarisator. Sowohl die Blenden als auch die Lichtquelle können zentriert werden, und die Köhler-Beleuchtung kann präzise für optimalen Bildkontrast und Gleichmäßigkeit eingestellt werden.

Objekttisch und Fokussiermechanismus

Das Stativ und das Fokussierdesign des Mikroskops ermöglichen die Untersuchung von Proben nahezu jeder Größe und Höhe. Trotz dieser Flexibilität behält das Mikroskop eine kompakte Bauform bei, sodass es auf Arbeitsflächen mit einer maximalen Höhe von 40 cm installiert werden kann.

Die Fokussierung erfolgt über koaxiale Grob- und Feintriebknöpfe auf beiden Seiten des Mikroskopkörpers. Das System ermöglicht eine sanfte, präzise Fokussierung, und die Grobtriebspannung kann an die Vorlieben des Benutzers und das Gewicht der Probe angepasst werden.

Zubehör und Erweiterbarkeit

Eine Reihe optionaler Zubehörteile ist erhältlich, um die Möglichkeiten des MAGUS Metal 630 BD zu erweitern. Dazu gehören zusätzliche Okulare, Objektive mit langem Arbeitsabstand für Hell- und Dunkelfeld, Kalibrierpräparate und Digitalkameras, sodass eine Anpassung an spezifische Inspektions- oder Forschungsanwendungen möglich ist.

Hauptmerkmale

• Geeignet zur Untersuchung von opaken Proben beliebiger Größe und Höhe

• Trinokularkopf mit Kameraanschluss und 100/0 oder 0/100 Strahlenteiler

• Auflichtbeobachtung mit Hellfeld-, Dunkelfeld- und Polarisationsmethoden

• 50-W-Halogen-Lichtquelle, optimiert für Dunkelfeldmikroskopie

• Apertur- und Feldblenden für Köhler-Beleuchtung, Farbfilter und Zentrierung von Blenden und Lichtquelle

• Kompaktes Stativdesign für den Einsatz in beengten Laborräumen

• Große Auswahl an optionalem Zubehör

Lieferumfang

• Stativ mit Fokussiermechanismus, Objekttisch und Objektivrevolver

• Auflicht-Beleuchter mit Lampenhaus

• Trinokularkopf

• Unendlich-plan-achromatische Objektive:

  • PL L5×/0.12 BD, WD 9,7 mm

  • PL L10×/0.25 BD, WD 9,3 mm

  • PL L20×/0.40 BD, WD 7,2 mm

  • PL L50×/0.70 BD, WD 2,5 mm

• Zwei 10×/22 mm Okulare mit langem Augenabstand

• 1× C-Mount-Adapter

• Innensechskantschlüssel

• Basis mit Stromanschluss

• Netzkabel

• Netzkabel für Auflicht-Beleuchter

• Staubschutzhaube

• Bedienungsanleitung und Garantiekarte

Auf Anfrage erhältlich

• 10×/22 mm Okular mit Skala

• Okularpaare: 12,5×/14 mm, 15×/15 mm, 20×/12 mm, 25×/9 mm

• Optionale Objektive:

  • PL L40×/0.60 BD, WD 3,0 mm

  • PL L60×/0.70 BD, WD 1,9 mm

  • PL L80×/0.80 BD, WD 0,8 mm

  • PL L100×/0.85 BD (trocken), WD 0,4 mm

• Digitalkamera

• Kalibrierpräparat

Technische Daten

• Produkt-ID: 82899

• Marke: MAGUS

• Garantie: 5 Jahre

• EAN: 5905555018355

• Paketgröße: 39 × 37 × 73 cm

• Versandgewicht: 19,5 kg

• Typ: Licht/optisch, metallurgisch

• Mikroskopkopf: Trinokular, Siedentopf

• Kopfneigungswinkel: 30°

• Standard-Vergrößerungsbereich: 50×–500×

• Optionaler Vergrößerungsbereich: bis zu 2500×

• Okulartubus-Durchmesser: 30 mm

• Augenabstand: 48–75 mm

• Objekttischgröße: 185 × 140 mm

• Objekttischweg: 35 / 30 mm

• Objekttischtyp: zweiachsig mechanisch; Basisgröße 300 × 240 mm

• Dioptrieneinstellung: ±5 am linken Okulartubus

• Fokussiersystem: koaxialer Grobtrieb (mit Spannungseinstellung) und Feintrieb, 0,002 mm Auflösung

• Beleuchtung: Halogen, Helligkeit einstellbar

• Stromversorgung: 220 ± 22 V, 50 Hz

• Lichtquelle: 12 V / 50 W

• Filter: grün, blau, gelb, matt

• Betriebstemperaturbereich: +5 °C bis +35 °C

• Zusätzliche Merkmale: integrierter Analysator, abnehmbarer Polarisator, Dunkelfeldvorrichtung

• Zielgruppe: erfahrene Anwender und Profis

• Anwendung: metallurgische Inspektion und Analyse

• Beobachtungsmethoden: Hellfeld, Dunkelfeld, Polarisation

• Mitgeliefertes Schutz-Zubehör: Staubschutzhaube
