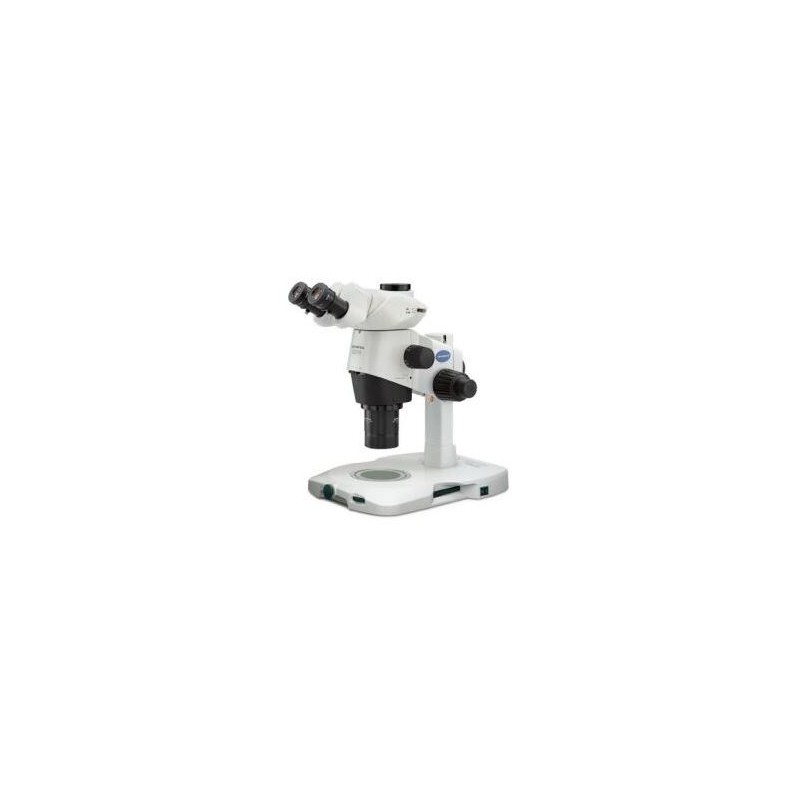

Evident Olympus Stereomikroskop SZX16, Trinokular, 16,4:1, 7–115x, 60 mm, SZX2-ILLTQ LED (87175)

SZX16 Stereomikroskop

Das SZX16 Stereomikroskop wurde für fortgeschrittene Forschung, Materialwissenschaften, Qualitätskontrolle und Fehleranalyse entwickelt. Es kombiniert eine extrem hohe Auflösung mit einem außergewöhnlich großen Zoom-Bereich und vielseitigen Bildgebungsmodi, darunter Dunkelfeld, Fluoreszenz und Polarisation. Diese Funktionen ermöglichen es den Anwendern, ganze Präparate – wie Organismen oder technische Komponenten – zu betrachten und nahtlos bis zu feinen mikroskopischen Details wie einzelnen Zellstrukturen oder Mikrodefekten heranzuzoomen. Das System bietet die optische Klarheit, die erforderlich ist, um selbst kleinste Merkmale zu beobachten, zu dokumentieren und zuverlässig zu identifizieren.

Entwickelt für die Anforderungen der Lebens- und Materialwissenschaften

Für anspruchsvolle Laboranwendungen entwickelt, bietet das SZX16 eine leistungsstarke Ausstattung:

• Exzellente Auflösung von bis zu 900 Linienpaaren pro Millimeter bei einer numerischen Apertur von 0,3

• Unterstützung für Dunkelfeld-, Fluoreszenz- und Polarisationsmikroskopie

• Ultragroßes Zoomverhältnis von 16,4:1

• Stufenloser Zoom-Bereich von 0,7x bis 11,5x mit einem Doppelrevolversystem

• Ergonomische Designlösungen für komfortable, langfristige Beobachtungen

Diese Eigenschaften ermöglichen anspruchsvolle Arbeitsabläufe – von der Untersuchung großer Präparate bis zur Analyse mikroskopischer Strukturen wie Zellbestandteilen oder kleinster Materialfehler.

Modernes Stereomikroskop mit herausragender optischer Leistung

Alle optischen Komponenten des SZX16 – einschließlich Beobachtungstubus, Zoomkörper und Objektive – sind voll apochromatisch und minimieren chromatische Aberrationen über den gesamten Vergrößerungsbereich. Super Depth of Field (SDF)-Objektive liefern scharfe, kontrastreiche Bilder nahezu jeder Probe, von mikrometergroßen Defekten bis zu komplexen Zellstrukturen.

Die maximale numerische Apertur von 0,3 ermöglicht eine Auflösung von bis zu 900 Linienpaaren pro Millimeter, sodass feine zelluläre und subzelluläre Details deutlich sichtbar werden. Diese hohe Auflösung und der große Vergrößerungsbereich verbessern Effizienz und Präzision, indem sie deutlich mehr Informationen in jeder Probe sichtbar machen.

Die erhöhte Auflösung ermöglicht es zudem, eng beieinanderliegende oder sehr kleine Merkmale auf Komponenten klar zu unterscheiden – unerlässlich für hochpräzise Fehleranalysen und Qualitätskontrolle. Mikrorisse, Brüche, Kratzer, Oberflächenverunreinigungen und subtile Fertigungsfehler, die bei geringerer Auflösung unsichtbar bleiben, können zuverlässig erkannt werden.

Ultrahohes Zoomverhältnis von 16,4:1

Das SZX16 bietet ein außergewöhnlich großes Zoomverhältnis von 16,4:1 und ermöglicht Vergrößerungen von 7x bis 115x mit einem 1x-Objektiv und bis zu 230x mit einem 2x-Objektiv.

Dieser große Zoombereich macht das Mikroskop für eine Vielzahl von Forschungs- und Analyseaufgaben geeignet. Geringe Vergrößerungen ermöglichen einen umfassenden Überblick für Präparationen oder Probenmanipulationen, während hohe Vergrößerungen detaillierte Ansichten von Mikrostrukturen bieten. In der Fehleranalyse und Qualitätskontrolle können große Bauteile oder Baugruppen kontinuierlich bis hin zu mikrometergroßen Defekten wie Rissen, Kratzern oder Kontaminationspartikeln untersucht werden.

Hochgradig modulares System mit optionalen Erweiterungen

Das SZX16 kann mit einer Vielzahl optionaler Zubehörteile erweitert und individuell angepasst werden, darunter:

• Objektivrevolver

• Ergonomische Beobachtungstubusse

• Verlängerbare Zwischenrohre

• Verschiedene Kontrast- und Beobachtungstechniken

• Fluoreszenzmikroskopie-Module

• Digitale Bildgebung und Dokumentationslösungen

SZX2-ILLTQ LED-Durchlichtfuß

Der SZX2-ILLTQ LED-Fuß zeichnet sich durch ein ultraflaches Profil von nur 41,5 mm aus – etwa halb so dick wie herkömmliche Halogen-Durchlichtbasen. Diese geringe Höhe verbessert den Beobachtungskomfort und ermöglicht einen leichteren Zugang zu den auf dem Fuß platzierten Proben während des Betriebs.

Die Beleuchtungsbasis verfügt über einen Vierfachrevolver, der eine schnelle Auswahl und einen nahtlosen Wechsel zwischen Hellfeld (Standard, Hoch, Niedrig), Schrägbeleuchtung (Standard, Hoch, Niedrig), Dunkelfeld, polarisiertem Licht und Verschlusspositionen mit einer einfachen Drehung ermöglicht.

Die LED-Beleuchtung hält die Oberfläche des Fußes kühler und eignet sich daher für die längere Beobachtung lebender Präparate. Im Vergleich zu herkömmlichen 30-Watt-Halogenlampen verbraucht die LED-Beleuchtung weniger Energie und bietet eine Lebensdauer von über 60.000 Stunden, was die Betriebskosten erheblich senkt.

Lieferumfang

• SZX2-ZB16 Zoomkörper

• SZX2-TR30 Trinokulartubus, 30°

• WHSZ10X-H Okulare (Paar)

• SDFPLAPO1xPF Objektiv

• SZX2-FOF Fokussiereinheit

• SZX2-ILLTQ LED-Fuß mit vier Positionen

• SZX2-CDF Dunkelfeld-Einsatz

• SZX2-CBF Hochfeld-Standard-Einsatz

• SZX2-COB Schrägfeld-Standard-Einsatz

• Netzteil

• Anschlusskabel

• Staubschutzhaube

Technische Daten

Optik und Beleuchtung

• Beleuchtungsart: Durchlicht

• Lichtquelle: LED

• Vergrößerungsbereich: 7x bis 115x

• Objektivtyp: Planapochromatisch

• Objektiv: SDFPLAPO1xPF (1x)

• Bildmaßstab: 0,7 bis 11,5

• Okulare: 10x

Zoom und Mechanik

• Optisches Zoomverhältnis: 16,4:1

• Bauart: Trinokular

• Einblickwinkel: 30°

• Fokussierung: Grob- und Feintrieb

• Arbeitsabstand: 60 mm

Eigenschaften

• Integrierter Filterhalter: Ja (im Stativ)

Allgemeine Merkmale

• Empfohlenes Mindestalter: 14

• Abmessungen (L × B × H): 386 × 268 × 413 mm

• Serie: SZX16

Kontrastmethoden

• Hellfeld: Ja

• Dunkelfeld: Ja

• Fluoreszenz: Optional

• Polarisation: Optional

Einsatzgebiete

• Biologie

• Industrie

• Medizin

• Ausbildung

Anwendungsbereiche

• Meeresbiologie

• Botanik

• Metallurgie

• Zahntechnik

• Gemologie

• Automobilindustrie

• Innere Medizin

• Dermatologie

• Universitäten

• Technische Ausbildung

• Halbleitertechnik
