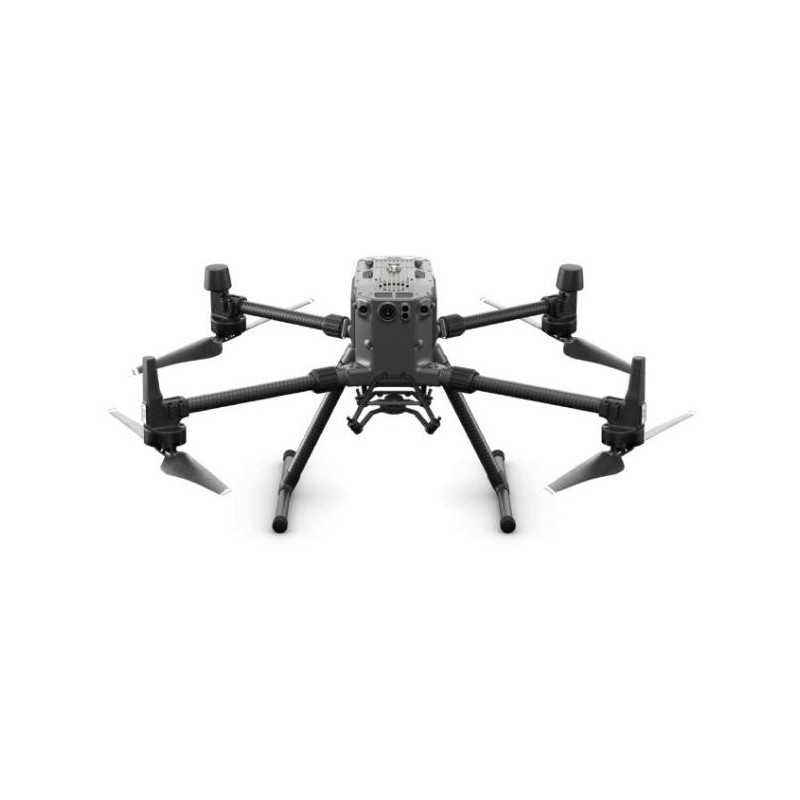

DJI Matrice 300 RTK droon + Zenmuse H20N

Matrice 300 RTK on DJIUusim kaubanduslik drooniplatvorm, mis ammutab inspiratsiooni kaasaegsetest lennundussüsteemidest. Pakkudes kuni 55 minutit lennuaega, täiustatud tehisintellekti võimalusi, 6 suunaandurit ja positsioneerimist ning palju muud, seab M300 RTK täiesti uue standardi, ühendades intelligentsuse suure jõudlusega ja ületamatu töökindlusega.

• Max käigukast 15 km
• Maksimaalne lennuaeg 55 minutit
• 6 Suunatuvastus ja positsioneerimine
• Esmane lennuekraan
• IP45 reiting
• -20°C kuni 50°C töötemperatuur
• Kuumalt vahetatav aku
• UAV tervisehaldussüsteem

Täiustatud ülekandesüsteem

Täiesti uus OcuSync Enterprise võimaldab edastada kuni 15 km kaugusel ja toetab kolme kanaliga 1080p videot. Reaalajas automaatne ümberlülitus 2,4 GHz ja 5,8 GHz vahel võimaldab usaldusväärsemat lendu suurte häiretega keskkondades, samas kui AES-256 krüpteerimine pakub turvalist andmeedastust.

• Käiguulatus 15 km
• 1080p kolme kanaliga video
• 2,4 / 5,8 GHz Reaalajas automaatne ümberlülitus

Täiustatud lennujõudlus

Viimistletud lennukikere ja tõukejõusüsteemi disain tagab tõhusama ja stabiilsema lennu isegi karmides tingimustes.

• Maksimaalne lennuaeg 55 minutit
• Maksimaalne laskumiskiirus 7 m/s
• 7000 m teeninduslagi
• 15m/s tuulekindlus
• Maksimaalne kiirus 23 m/s

Mitu kasuliku koorma konfiguratsiooni

Seadistage oma M300 RTK vastavalt oma missiooni vajadustele. Paigaldage korraga kuni 3 kandevõimet maksimaalse kandevõimega 2,7 kg.

• Single Downward Gimbal
• Üksik ülespoole suunatud kardaan x üksik allapoole suunatud kardaan
• Üks ülespoole suunatud kardaan x kaks allapoole suunatud karda

Missiooni otsesalvestus

Salvestage missioonitoimingud, nagu lennuki liikumine, kardaani orientatsioon, pildistamine ja suumitase, et luua tulevaste automatiseeritud kontrollide jaoks missiooninäidised.

AI kohapealne kontroll

Automatiseerige rutiinsed kontrollid ja jäädvustage iga kord ühtsed tulemused. Sisseehitatud tehisintellekt tunneb ära huvipakkuva objekti ja tuvastab selle järgnevate automatiseeritud missioonide käigus, et tagada ühtlane kadreerimine.

Teekonnapunktid 2.0

Looge kuni 65 535 teekonnapunkti ja määrake igas teekonnapunktis ühe või mitme kasuliku koorma jaoks mitu toimingut, sealhulgas kolmanda osapoole omad. Lennutee planeerimine on samuti optimeeritud, et maksimeerida teie missioonide paindlikkust ja tõhusust.

PinPoint

Märkige objekt kaamera- või kaardivaates kiirpuudutusega ja täiustatud sensori liitalgoritmid arvutavad kohe selle koordinaadid, mis projitseeritakse kõikidesse kaameravaadetesse AR-ikoonina. Objekti asukohta jagatakse automaatselt teise kaugjuhtimispuldiga või veebiplatvormidega, nagu DJI FlightHub.

PinPoint

Märkige objekt kaamera- või kaardivaates kiirpuudutusega ja täiustatud sensori liitalgoritmid arvutavad kohe selle koordinaadid, mis projitseeritakse kõikidesse kaameravaadetesse AR-ikoonina. Objekti asukohta jagatakse automaatselt teise kaugjuhtimispuldiga või veebiplatvormidega, nagu DJI FlightHub9.

Smart Track

Tuvastage ja jälgige liikuvaid objekte, nagu inimesed, sõidukid ja paadid, kasutades funktsiooni Smart Track, kus pidevaks jälgimiseks ja vaatamiseks kasutatakse automaatset suumi. Objekti dünaamiline asukoht hangitakse pidevalt ja jagatakse teise kaugjuhtimispuldiga või sellega DJI FlightHub.

Lennundustasemel olukorrateadlikkus

M300 RTK võtab kasutusele uue esmase lennukuva (PFD), mis integreerib lennu-, navigatsiooni- ja takistusteabe, et anda piloodile erakordne olukorrateadlikkus.

Lennuinfo

Lennuteave, nagu lennuki asend, kõrgus ja kiirus, samuti tuule kiirus ja suund, on kõik intuitiivselt esitatud.

Navigeerimisekraan

Piloodid saavad tõhusamalt vaadata ka lennuki kursi, trajektoori, PinPoint teabe ja kodupunkti projektsiooni reaalajas olekut. Visualiseerige kõik lähedalasuvad takistused korraga uue takistuskaardiga, et saaksite olla täielikult informeeritud.

Täiustatud topeltjuhtimine

Kumbki operaator saab nüüd ühe puudutusega kontrolli õhusõiduki või kasuliku koorma üle. See loob uusi võimalusi missioonistrateegiateks ja suuremat paindlikkust operatsioonide ajal.

Võimas nägemissüsteem, millele võite toetuda

Lennuohutuse ja õhusõiduki stabiilsuse suurendamiseks ilmuvad lennuki kõikidele kuuele küljele topeltnägemis- ja ToF-andurid, mis pakuvad maksimaalset tuvastamisulatust kuni 40 m ning õhusõiduki tuvastuskäitumist kohandada DJI Pilootrakendus. Isegi keerulistes töökeskkondades aitab see 6-suunaline tuvastus- ja positsioneerimissüsteem hoida lennukit ja missiooni ohutuna.

Teie droonipargi professionaalne hooldus

Uus integreeritud tervisehaldussüsteem kuvab kõigi süsteemide hetkeoleku, teavituslogid ja esialgse tõrkeotsingu juhendi. Süsteemis on ka lennuki lennupäevikud, kestus ja läbisõit kogu selle elutsükli jooksul ning näpunäited lennuki hoolduse ja hoolduse kohta.

Koondamissüsteemid ohutumate lendude jaoks

M300 RTK sisseehitatud täiustatud koondamissüsteemid aitavad hoida teie kriitilisi ülesandeid käigus isegi ootamatute stsenaariumide korral.

Kohanemisvõimelisem kui kunagi varem

• IP45
• Isesoojenev aku
• -20°C kuni 50°C
• Kokkupõrkevastane majakas
• AirSense ADS-B vastuvõtja

DJI Piloot

DJI Pilot on välja töötatud spetsiaalselt ettevõtete kasutajate jaoks, et nende võime vallandada DJI droonid. Spetsiaalselt M300 RTK jaoks tehtud arendusega, DJI Pilot optimeerib teie lennuvõimet tipptulemuse saavutamiseks.

DJI FlightHub

DJI FlightHub on ühtne lahendus teie droonioperatsioonide haldamiseks, mis toetab suuri organisatsioone oma õhuoperatsioonide tõhusal skaleerimisel. Ühildub M300 RTK-ga, saate integreerida FlightHubi otse oma olemasolevasse lennukiparki. DJI droonid ja võimendada selle õhuandmeid kogu oma organisatsioonis.

Kasuliku koormuse SDK

Integreerige mitmesuguseid kolmanda osapoole kasulikke koormusi, nagu gaasidetektorid, kõlarid, multispektraalsed andurid ja palju muud. Kasuliku koormuse SDK toetab DJI SkyPort, DJI SkyPort V2 ja DJI X-Port. Need vähendavad oluliselt kasuliku koormuse arendamise elutsüklit ja maksimeerivad teie koorma potentsiaali mitmekesisemate stsenaariumide korral.

Sisseehitatud SDK

Kasutage oma M300 RTK kogu arvutusvõimsust. Sisseehitatud SDK toetab paljude funktsioonide kohandatud arendamist, nagu 6-suunaline andur ja positsioneerimine, UAV tervisehaldussüsteem, teekonnapunktid 2.0 ja palju muud.

Mobiilne SDK

Kolmanda osapoole mobiilirakenduste suure võrguga saate avada oma drooniplatvormi võimalused, et täita missiooni erivajadusi. Kasutades Mobile SDK-d, toetab M300 RTK väga kohandatavat mobiilirakenduste arendamist.

Tehnilised andmed

Lennuk

Mõõdud lahtivolditult, propellerid välja arvatud, 810×670×430 mm (P×L×K), kokkupandud, propellerid kaasas, 430×420×430 mm (P×L×K)

Diagonaalne teljevahe 895 mm

Kaal (ühe allapoole suunatud kardaaniga) ca. 3,6 kg (ilma patareideta), ca. 6,3 kg (kahe TB60 akuga)

Single Gimbali amortisaatori maksimaalne kandevõime 930g

Maksimaalne stardikaal 9 kg

Töösagedus 2,4000–2,4835 GHz, 5,725–5,850 GHz

EIRP 2,4000–2,4835 GHz: 29,5 dBm (FCC); 18,5 dBm (CE), 18,5 dBm (SRRC); 18,5 dBm (MIC) ; 5,725–5,850 GHz: 28,5 dBm (FCC); 12,5 dBm (CE), 28,5 dBm (SRRC)

Hõljumise täpsus (P-režiim GPS-iga) Vertikaalne: ±0,1 m (Vision System lubatud), ±0,5 m (GPS lubatud), ±0,1 m (RTK lubatud) ; Horisontaalne: ±0,3 m (nägemissüsteem lubatud), ±1,5 m (GPS lubatud), ±0,1 m (RTK lubatud)

RTK positsioneerimise täpsus Kui RTK on lubatud ja fikseeritud: 1 cm+1 ppm (horisontaalne), 1,5 cm + 1 ppm (vertikaalne)

Maksimaalne nurkkiirus: 300°/s, lengerdus: 100°/s

Maksimaalne kaldenurk 30° (P-režiim, ettepoole vaatamise süsteem lubatud: 25°)

Maksimaalne tõusukiirus S režiim: 6 m/s, P režiim: 5 m/s

Maksimaalne laskumiskiirus (vertikaalne) S-režiim: 5 m/s, P-režiim: 4 m/s

Maksimaalne laskumiskiirus (kallutamine) S-režiim: 7 m/s

Max Speed S režiim: 23 m/s, P režiim: 17 m/s

Teeninduslagi merepinnast kõrgemal 5000 m (2110 propelleriga, stardimass ≤ 7 kg) / 7000 m (2195 propelleriga, stardimass ≤ 7 kg)

Maksimaalne tuuletakistus Maksimaalne tuuletakistus 15 m/s (12 m/s õhkutõusmisel või maandumisel)

Maksimaalne lennuaeg 55 min

Toetatud DJI Gimbals Zenmuse XT2/XT S/Z30/H20/H20T/DJI P1/DJI L1

Toetatud kardaanide konfiguratsioonid: Üks allapoole suunatud kardaan, kaks allapoole suunatud karkassi, üks ülespoole suunatud kardaan, üles- ja allasuunav kardaan, kolmik

Sissepääsukaitseklass IP45

GNSS GPS+GLONASS+BeiDou+Galileo

Töötemperatuur -20 °C kuni 50 °C (-4 °F kuni 122 °F)

Kaugjuhtimispult

Töösagedus 2,4000–2,4835 GHz, 5,725–5,850 GHz

Maksimaalne edastuskaugus (takistusteta, häireteta) NCC/FCC: 15 km, CE/MIC: 8 km, SRRC: 8 km

EIRP 2,4000–2,4835 GHz: 29,5 dBm (FCC) 18,5 dBm (CE), 18,5 dBm (SRRC); 18,5 dBm (MIC) ; 5,725–5,850 GHz: 28,5 dBm (FCC); 12,5 dBm (CE), 20,5 dBm (SRRC)

Välise aku nimi: WB37 intelligentne aku, mahutavus: 4920 mAh, pinge: 7,6 V, tüüp: LiPo, energia: 37,39 Wh, laadimisaeg (kasutades BS60 intelligentset akujaama): 70 minutit (15 °C kuni 45 °C); 130 minutit (0 °C kuni 15 °C)

Sisseehitatud aku tüüp: 18650 liitiumioonaku (5000 mAh @ 7,2 V), laadimine: kasutage USB-laadijat spetsifikatsiooniga 12V / 2A, nimivõimsus: 17 W, laadimisaeg: 2 tundi ja 15 minutit (kasutades USB-laadijat spetsifikatsiooniga 12V / 2A)

Aku eluiga Sisseehitatud aku: u. 2,5h, sisseehitatud aku+väline aku: ca. 4,5h

USB-toiteallikas 5 V / 1,5 A

Töötemperatuur -20 °C kuni 40 °C (-4 °F kuni 104 °F)

Nägemissüsteem

Takistuste tuvastamise ulatus edasi/tagasi/vasakule/paremale: 0,7-40 m, üles/alla: 0,6-30 m

FOV edasi/tagasi/alla: 65° (H), 50° (V), vasakule/paremale/üles: 75° (H), 60° (V)

Kasutuskeskkond Selgete mustrite ja piisava valgustusega pinnad (> 15 luksi)

Infrapuna-ToF-i andursüsteem

Takistuste tuvastamise ulatus 0,1-8m

FOV 30° (±15°)

Töökeskkond Suured, hajusad ja peegeldavad takistused (peegeldusvõime >10%)

Ülemine ja alumine lisavalgusti

Efektiivne valgustuskaugus 5 m

FPV kaamera

Eraldusvõime 960p

FOV 145°

Kaadrisagedus 30 kaadrit sekundis

Intelligentne lennuaku

Nimi TB60

Mahutavus 5935 mAh

Pinge 52,8 V

Aku tüüp LiPo 12S

Energiat 274 Wh

Netokaal ca. 1,35 kg

Töötemperatuur -4°F kuni 122°F (-20°C kuni 50°C)

Ideaalne säilitustemperatuur 71,6 °F kuni 86 °F (22 °C kuni 30 °C)

Laadimistemperatuur -4°F kuni 104°F (-20°C kuni 40°C) (Kui temperatuur on madalam kui 5°C, lülitub isekuumenemise funktsioon automaatselt sisse. Laadimine madalal temperatuuril võib lühendada kasutusiga akust)

Laadimisaeg BS60 intelligentse akujaama kasutamine: 220 V sisend: 60 minutit (kahe TB60 aku täislaadimine), 30 minutit (kahe TB60 aku laadimine 20% kuni 90%), 110 V sisend: 70 minutit (kahe TB60 aku täislaadimine), 40 minutit (kahe TB60 aku laadimine 20% kuni 90%)

BS60 intelligentne akujaam

Mõõdud 501*403*252mm

Netokaal 8,37 kg

Maksimaalne mahutavus TB60 intelligentne lennuaku × 8, intelligentne WB37 aku × 4

Sisend 100-120 VAC, 50-60 Hz / 220-240 VAC, 50-60 Hz

Max Sisendvõimsus 1070W

Väljundvõimsus 100-120 V: 750 W, 220-240 V: 992 W

Töötemperatuur -4 °F kuni 104 °F (-20 °C kuni 40 °C)

Kasti

Lennuki kere × 1

DJI Smart Controller Enterprise × 1

USB laadija × 1

USB-C kaabel × 1

TB60 intelligentne lennuaku × 2

WB37 intelligentne aku × 1

2110 propeller (CW) (paar) × 1

2110 propeller (CCW) (paar) × 1

Telik × 2

Varupulga kate (paar) × 1

Varu propelleri hoidik × 2

Varukinnitussiiber × 4

USB-kaabel (kahe A-pordiga) × 1

Vision Systemi kalibreerimisplaat × 1

Kandekott × 1

Nutika kontrolleri kaelapael × 1

Kummist pordi kate (komplekt) × 1

Kruvid ja tööriistad × 1

BS60 intelligentne akujaam × 1

Puhastusvahendid × 1

Zenmuse H20N

"N" Öise nägemise jaoks

Zenmuse H20N integreerib tähevalguse andurid oma suumi- ja lainurkkaameratesse. Siduge see kahe suumiga termokaamerate ja laserkaugusmõõturiga ning teil on mitmekülgne hübriidkoormus, mis sobib sündmusele sobivaks.

• Starlight Night Vision
• 640 × 512 kaks termokaamerat, 2 ×, 8 × optiline suum
• 20× hübriidne optiline suum
• Laserkaugusmõõdik – maksimaalne kaugus 1200 m
• Sünkroniseeritud jagatud ekraani suum
• Intelligentne ööstseeni täiustamine
• IP44 reiting
• -20°C kuni 50°C töötemperatuur

Andurid on täiustatud mitme mõõtmega

Infrapuna suum

Kahekordne termokaamera

Eraldusvõime: 640×512

2x suum (ekvivalentne fookuskaugus: 53 mm)

8x suum (ekvivalentne fookuskaugus: 196 mm)

Vaata suurt pilti

Öise nägemise laikaamera

Tähevalguse andur: 2 MP

Tugevam jõudlus hämaras

Pierce Through the Veil

Öise nägemise suumkaamera

Tähevalguse andur: 4 MP

20× optiline suum, 128× maksimaalne suum

Hämaras detailid

Täpsed vahemaaandmed

Laser kaugusmõõtja

Vahemik: 3 m kuni 1200 m

Täpsus: ± (0,2 m + D × 0,15%)

Termo- ja Starlight Vision teie tegevuste täiustamiseks

Vaata läbi öö

Suum- ja lainurkkaamerad on varustatud tähevalgusanduritega, mis on kohandatud vähese valgusega keskkondade jaoks.

Infrapuna suum

Kaks termokaamerat pakuvad vastavalt 2× ja 8× suumi, võimaldades koos kuni 32× suumi. Otsige levialasid ja kontrollige neid pärast sissesuumimist üksikasjalikult.

Sünkroniseeritud jagatud ekraani suum

H20N toetab sünkroniseeritud suumi termo- ja tähevalgusega öövaatluskaamerate vahel. Kasutajad saavad mõlemat pilti korraga skaleerida. See kahekordistab tõhusust ja muudab üksikasjade kõrvuti võrdlemise lihtsamaks.

Termilised omadused

Värvipaletid

Reguleerige soojusandmetele rakendatud värve vastavalt missiooni nõuetele.

Isotermid

Visualiseerige oma sihtmärkide esiletõstmiseks konkreetne temperatuurivahemik.

Temp. Alarm

Saate koheselt märguandeid DJI Pilotab, kui objekti temperatuurid ületavad teie eelseadistatud hoiatusväärtusi.

Saavuta režiimid

Reguleerige võimendusrežiime, et muuta jäädvustatud temperatuurivahemikku: High Gain Mode katab väiksema temperatuurivahemiku, kuid on tundlikum temperatuurierinevuste suhtes; Madala võimenduse režiim hõlmab laiemat temperatuurivahemikku.

R-JPEG pildid

Zenmuse H20N-iga jäädvustatud pildid on R-JPEG-vormingus koos manustatud temperatuuriteabega. Importides need pildid rakendusse DJI Termilise analüüsi tööriist, millega saate mõõta temperatuuri ja reguleerida selliseid parameetreid nagu kiirgusvõime ja peegeldustemperatuur.

Tehnilised andmed

Kindral

Toote nimi Zenmuse H20N

Mõõdud 178x135x161 mm

Kaal 878±5 g

Kaitseklass IP44

Laseri ohutusklass 1M (IEC 60825-1:2014)

Toetatud Aircraft Matrice 300 RTK

Gimbal

Vibratsiooni nurkvahemik ±0,01°

Kinnitus Eemaldatav

Suumi kaamera

Sensor 1/1,8" CMOS; Efektiivsed pikslid: 4M

Objektiivi fookuskaugus: 6,8-119,9 mm (ekvivalent: ligikaudu 32,7-574,5 mm) ; Ava: f/1.6-f/11 ; Fookus: 1 m kuni ∞ (lai); 8 m kuni ∞ (tele)

Teravustamisrežiim MF/AF-C/AF-S

Särirežiim käsitsi, automaatne

Särituse kompensatsioon ±3,0 (1/3 sammuga)

Mõõtmisrežiim Punktmõõtmine, keskmine mõõtmine

Toetatud AE lukk

Elektrooniline säriaeg Foto: 8-1/8000 s ; Video: 1/30-1/8000 s ; Foto/video (öine stseen): 1/15-1/8000 s

ISO vahemiku video: 100-102400 ; Foto: 100-102400

Video eraldusvõime 2688x1512@30 kaadrit sekundis; 1920 × 1080 @ 30 kaadrit sekundis ; 1920 × 1080 @ 15 kaadrit sekundis (öine stseen)

Video formaat MP4

Toetatud video pealdised

Maksimaalne pildi suurus 2688 × 1512

Foto formaat JPEG

Lai kaamera

Sensor 1/2,7" CMOS; Efektiivsed pikslid: 2M

Objektiiv DFOV: 73,6° ; Fookuskaugus: 4,5 mm (ekvivalent: ligikaudu 29 mm) ; Ava: f/2,8 ; Fookus: 1 m kuni ∞

Särirežiim Automaatne

Särituse kompensatsioon ±3,0 (1/3 sammuga)

Mõõtmisrežiim Punktmõõtmine, keskmine mõõtmine

Toetatud AE lukk

Elektrooniline säriaeg 1-1/8000 s

ISO vahemiku video: 100-102400 ; Foto: 100-102400

Video eraldusvõime 1920 × 1080 @ 30 kaadrit sekundis

Video formaat MP4

Toetatud video pealdised

Max Pildi suurus 1920 × 1080

Pildivorming JPEG

Tele infrapuna-soojuskaamera

Termokaamera jahutamata VOx mikrobolomeeter

Objektiiv DFOV: 12,5° ; Fookuskaugus: 44,5 mm (ekvivalent: ligikaudu 196 mm) ; Ava: f/1,2 ; Fookus: 45 m kuni ∞

Samaväärne digitaalne suum 16x, 32x

Video eraldusvõime 640 × 512 @ 30 kaadrit sekundis

Video formaat MP4

Pildi eraldusvõime 640×512

Pildivorming R-JPEG* (16-bitine töötlemata kujul)

Pikslite samm 12 μm

Spektririba 8-14 μm

Tundlikkus (NETD) ≤50 mK @ f/1.0

Temperatuuri mõõtmise meetod Punktmõõtur, pindala mõõtmine

Stseeni vahemik -20°C kuni 150°C (suur võimendus); 0 ° C kuni 500 ° C (väike võimendus)

Toetatud temperatuurihoiatus

FFC automaatne/käsitsi

Palett valge kuum/Fulgurite/raudpunane/kuum raud/meditsiiniline/arktiline/vikerkaar 1/vikerkaar 2/toon/must kuum

Lai infrapuna termokaamera

Termokaamera jahutamata VOx mikrobolomeeter

Objektiiv DFOV: 45,5° ; Fookuskaugus: 12 mm (ekvivalent: ligikaudu 53 mm) ; Ava: f/1.0 ; Fookus: 5 m kuni ∞

Samaväärne digitaalse suumi määr 4x

Video eraldusvõime 640×512 @ 30 kaadrit sekundis

Video formaat MP4

Pildi eraldusvõime 640×512

Pildivorming R-JPEG (16-bitine töötlemata kujul)

Pikslite samm 12 μm

Spektririba 8-14 μm

Tundlikkus (NETD) ≤50 mK @ f/1.0

Temperatuuri mõõtmise meetod Punktmõõtur, pindala mõõtmine

Stseeni vahemik -20° kuni 150° C (suur võimendus); 0° kuni 500° C (madal võimendus)

Toetatud temperatuurihoiatus

FFC automaatne/käsitsi

Palett valge kuum/Fulgurite/raudpunane/kuum raud/meditsiiniline/arktiline/vikerkaar 1/vikerkaar 2/toon/must kuum

Laseri kauguseotsija

Lainepikkus 905 nm

Maksimaalne võimsus 3,5 mW

Ühe impulsi laius 6 ns

Mõõtmistäpsus ± (0,2 m + sihtkaugus x 0,15%)

Mõõteulatus 3-1200 m (0,5 x 12 m vertikaalne pind 20% peegelduvusega)

Säilitamine

Toetatud microSD-kaardid Toetab UHS-I Speed Grade 3 microSD-kaarti mahuga kuni 128 GB

Toetatud failisüsteem exFAT

Keskkond

Töötemperatuur -20° kuni 50°C (-4 kuni 122°F)

Säilitustemperatuur -20° kuni 60° C (-4 kuni 140° F)
