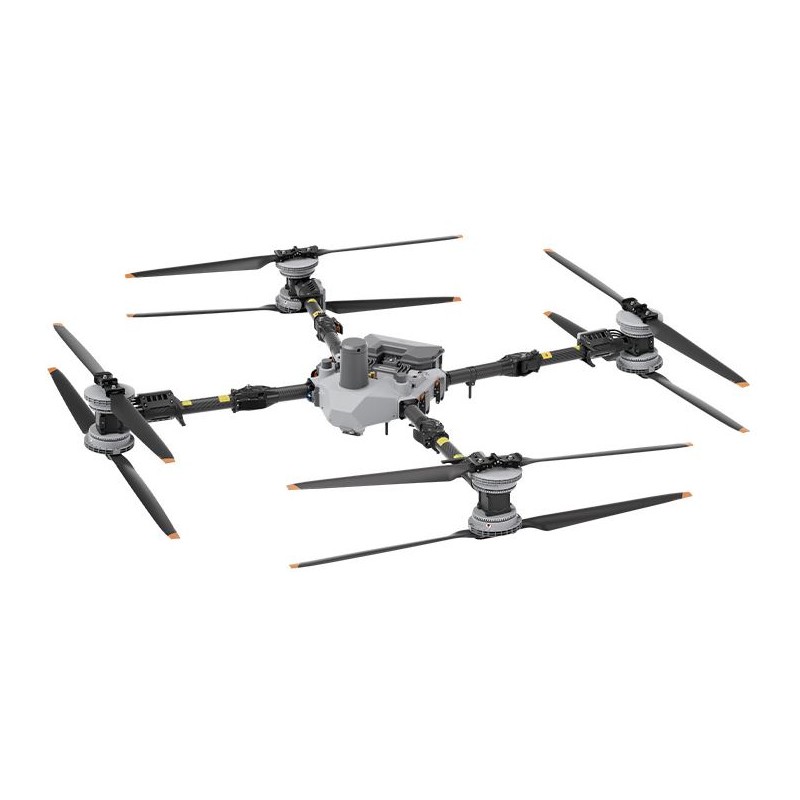

DJI FlyCart 100 droon (086048)

DJI FlyCart 100 droon (086048, 6937224126121)

DJI FlyCart 100 on täiustatud ettevõttekvaliteediga kaubadroon, mis on loodud professionaalseteks logistikaoperatsioonideks nõudlikes keskkondades. See pakub muljetavaldavat kandevõimet kuni 85 kg kahe aku režiimis või kuni 100 kg ühe akuga. Maksimaalne stardikaal ulatub 170 kg-ni. Droon suudab lennata kiirusega kuni 20 m/s (72 km/h) ja transportida 65 kg koormat kuni 12 km kaugusele. Toetatud on kaks transpordisüsteemi: kaubakast või vintsi süsteem. Tänu kõrgele energiatõhususele, arenenud turvasüsteemidele ja intelligentsetele funktsioonidele seab FlyCart 100 uue standardi õhuloogistikas, alates tööstus- ja ehitusrakendustest kuni päästeoperatsioonideni.

Võimas jõusüsteem ja vastupidav disain

DJI FlyCart 100 kasutab koaksiaalset kahe rootoriga süsteemi, mis võimaldab suurt kandevõimet, säilitades samas kompaktse disaini. Jõusüsteem sisaldab suuri kõrge pöördemomendiga mootoreid ja 420 A elektroonilisi kiiruskontrollereid (ESC), tagades kiire reageerimise ja stabiilse töö isegi maksimaalse koormuse korral. Iga telg suudab genereerida kuni 82 kg tõstejõudu, võimaldades droonil püsida väga stabiilsena erinevates transpordistsenaariumides. Kasutatakse ka 62-tolliseid süsinikkiust propellereid, mis on kerged ja väga jäigad, vähendades deformatsiooniriski kõrgetel temperatuuridel ning parandades üldist energiatõhusust.

Paindlikud toiterežiimid ja maksimaalne kandevõime

Platvorm toetab nii ühe- kui ka kaheaku konfiguratsioone, võimaldades operaatoril seadistust missiooni järgi kohandada. Standardne kahe aku režiim võimaldab kuni 85 kg koormust, pakkudes lisaks energiatagavara ja paremat ohutust. Ühe akuga suureneb maksimaalne kandevõime 100 kg-ni, muutes selle sobivaks kõige nõudlikumateks transpordiülesanneteks. See annab operaatoritele suurema paindlikkuse lendude planeerimisel ja drooni seadistuse sobitamisel missiooniprofiiliga.

Arenenud kaubaveosüsteem

Üks DJI FlyCart 100 olulisemaid omadusi on selle arenenud vintsisüsteem täpseks kaubaveoks. Mehhanism kasutab 30-meetrist trossi ning võimaldab nii automaatset kui ka käsitsi koorma tõstmist või langetamist. Tagasitõmbekiirus ulatub 1,2 m/s ka suure koormuse korral, võimaldades kiireid ja tõhusaid tarnet ilma drooni maandamata. See lahendus on eriti kasulik raskesti ligipääsetavates kohtades, nagu tihedad metsad, järsud nõlvad või laevade tekid. Saadaval on ka kaubarežiim transpordikastiga, mis võimaldab vedada koormaid vastupidavas konteineris koos raskuskeskme tuvastusega.

Elektriline konks ja koorma stabiliseerimine

FlyCart 100 on varustatud elektrilise konksuga, mis suudab lasti automaatselt pärast maandumist vabastada või kaugjuhtimisega avada. Samuti toetab see reaalajas kaalu mõõtmist, et vältida ülekoormust. Süsteem kasutab kolme teljega jõuandurit ja intelligentseid stabiliseerimisalgoritme, et vähendada koorma kõikumist lennu ajal ning parandada transpordi stabiilsust. Hädaolukorras saab trossi ühe nupuvajutusega koheselt läbi lõigata, võimaldades droonil end vabastada, kui transporditav varustus jääb kuhugi kinni või takerdub.

Ümberringi takistuste tuvastamine

Lennuohutuse tagab arenenud tuvastussüsteem, mis põhineb LiDAR-il, millimeeterlaine radaril ja Penta-Vision visuaalsüsteemil. LiDAR loob detailse punktipilve kuni 300 000 punktiga sekundis, võimaldades täpset keskkonnakaardistust ja takistuste tuvastamist ka öösel. Esiradar teeb kuni 5000 vertikaalset skaneeringut sekundis ja skaneerib 360° ümber drooni, samal ajal kui alumised ja tagumised radarid pakuvad lisakatvust. Penta-Vision süsteem koos täisvärvilise vähese valgusega FPV-kaameraga võimaldab jälgida ala drooni ees, taga, külgedel ja all, parandades oluliselt situatsiooniteadlikkust lennu ajal. Ees olevad pika- ja lühimaa tuled ning abivalgustus allpool toetavad öiseid operatsioone veelgi.

Lisaturvafunktsioonid

FlyCart 100 sisaldab mitmeid lisasüsteeme, mis on mõeldud transpordi ohutuse parandamiseks. AR Safety Assistance kasutab liitreaalsust, et tuvastada jalakäijaid ja sõidukeid stardi- ja maandumistsoonide läheduses, aidates operaatoril säilitada ohutut tööala. Auto Slope Ascent analüüsib maastikku reaalajas ja hoiab automaatselt õiget lennukõrgust maapinnast, võimaldades turvalisemaid missioone mägisel ja ebaühtlasel maastikul. Cargo takistuste vältimine võimaldab tuvastada takistusi mitte ainult drooni, vaid ka transporditava koorma jaoks, vähendades takerdumise riski keerulises keskkonnas. No-roll Flight funktsioon parandab stabiilsust tugevas tuules ja aitab säilitada kontrolli toitekao korral. Droonil on ka DJI AirSense ADS-B hoiatussüsteem.

Integreeritud langevarjusüsteem

DJI FlyCart 100 on varustatud integreeritud langevarjusüsteemiga täiendava ohutuse tagamiseks. Sellel on iseseisev toiteallikas ja oma juhtimismehhanism ning seda saab aktiveerida ka drooni maksimaalse stardikaalu juures. Hädaolukorras aeglustab langevari laskumist ja vähendab maandumiskiirust umbes 7 m/s-ni, minimeerides varustuse kahjustamise ning inimeste ja infrastruktuuri ohtu. Süsteem sisaldab ka mitmeid turvameetmeid, nagu intelligentne enesekontroll käivitamisel ja automaatne propellerite seiskamine enne langevarju avanemist. Spetsiaalselt disainitud kate tagab korrosioonikindluse ja madala õhuläbilaskvuse.

Usaldusväärne töö rasketes tingimustes

FlyCart 100 on loodud töötama nõudlikes töötingimustes. Selle IP55 kaitseklassiga konstruktsioon kaitseb olulisi komponente tolmu ja pritsmete eest, võimaldades missioone jätkata ka vihmastes oludes. Platvorm püsib stabiilsena kuni 12 m/s tuule korral ja töötab temperatuurivahemikus -20°C kuni 40°C. See suudab toime tulla nii külma kui ka väga kuuma keskkonnaga. Maksimaalne töö kõrgus on 6000 meetrit, muutes selle sobivaks kasutamiseks mägistes piirkondades.

Ülikiire laadimine ja nutikas energiakäitlus

Droon kasutab suure mahutavusega nutikaid DB2160 akusid, mis toetavad ülikiiret laadimist. Spetsiaalsete toitesüsteemidega saab aku laadida umbes 9 minutiga, vähendades oluliselt missioonide vahelist seisakuaega. Kahe aku režiimis toimivad mõlemad akud üksteise varuna, nii et ühe rikke korral hoiab teine drooni õhus ja võimaldab ohutu maandumise. Süsteem toetab ka kuumvahetust, võimaldades peaaegu katkematut tööd intensiivsete logistikaülesannete ajal. Lisafunktsioonide hulka kuuluvad kolmekanaliline jahutussüsteem ja aku soojendus külmemateks oludeks.

DJI O4 ülekandesüsteem ja DJI RC Plus 2 juhtpult

Drooni juhitakse DJI RC Plus 2 juhtpuldiga, millel on 7-tolline ekraan maksimaalse eredusega 1400 niti, tagades hea nähtavuse ka tugevas päikesevalguses. Juhtpult on IP54 kaitseklassiga ja töötab temperatuurivahemikus -20°C kuni 50°C, sobides karmidesse välistingimustesse. Saadaval on ka kahe operaatori režiim, mis võimaldab kahel piloodil juhtimist vajadusel üle anda, et täita operatiivnõudeid. DJI O4 ülekandesüsteem tagab stabiilse ühenduse kuni 10 km kaugusel (CE standard) ning sujuva reaalajas videopildi missioonide ajal. Raskes maastikus saab valikuline 4G moodul automaatselt lülitada signaali mobiilivõrku, kui raadiosageduse häired tekivad. Kui nii raadio- kui ka mobiililevi on piiratud, aitab valikuline D-RTK 3 releejaam säilitada stabiilset jõudlust.

Nutikas tarnete haldustarkvara

DJI FlyCart 100 töötab koos DJI Delivery rakendusega, mis on loodud spetsiaalselt transpordioperatsioonideks. Liides võimaldab reaalajas jälgida lennu parameetreid ja kauba olekut, samas kui Tap-to-Fly funktsioon muudab sihtpunkti seadistamise ja missiooni alustamise lihtsaks. A-B marsruudirežiim võimaldab operaatoritel seadistada laadimis- ja mahalaadimispunkte ning Multi-View Assisted Flight võimaldab jälgida nii drooni ees kui ka all olevat ruumi koos transporditava kaubaga. Süsteem kasutab ka liitreaalsust, et kuvada lennumarsruuti ja tuvastatud takistusi reaalajas, parandades tööohutust. Vintsi tegevusi saab programmeerida ka teepunktides, võimaldades droonil jätkata transpordiülesandeid automaatselt isegi ajutiste signaalikatkestuste ajal. DJI DeliveryHub platvorm pakub terviklikku logistika haldust, sealhulgas lennuplaanide koostamist, laevastiku jälgimist ja tööandmete analüüsi.

Laiendatud ökosüsteem ja andmeturve

DJI FlyCart 100 kuulub DJI laiemasse tehnoloogia ökosüsteemi, võimaldades integreerimist täiendavate süsteemide ja platvormidega. Droon toetab PSDK liidest, mis võimaldab ühendada kolmanda osapoole mooduleid ja seadmeid platvormi võimaluste laiendamiseks. Kuni 3000 W väljundvõimsuse tugi võimaldab nõudlikke lisaseadmeid ja väliseid süsteeme otse toita, samas kui ühilduvus DeliveryHub Sync 2.0-ga lihtsustab integreerimist kolmandate osapoolte lahendustega. DJI pöörab suurt tähelepanu ka andmeturbele. Fotod, salvestused, lennulogid ja tööandmed on mitmetasandiliselt kaitstud ning DeliveryHub platvorm salvestab andmeid Amazon Web Services pilveinfrastruktuuris, mis vastab ISO/IEC 27001 turvastandarditele.

Lai valik professionaalseid rakendusi

DJI FlyCart 100 sobib suurepäraselt nõudlike transpordiülesannete jaoks paljudes tööstusharudes. Ehituses võimaldab see tööriistade ja materjalide kiiret kohaletoimetamist kohtadesse, kuhu sõidukiga on raske ligi pääseda. Energeetikas saab see transportida varustust infrastruktuuri remondiks mägisel maastikul. Droon saab toetada ka päästeoperatsioone, tarnida meditsiiniseadmeid, transportida tuletõrjevarustust või teha logistikatarned laevadele ja avamere asukohtadesse. Tänu väga suurele kandevõimele, arenenud turvasüsteemidele ja terviklikule tarkvara ökosüsteemile on FlyCart 100 kaasaegne tööriist professionaalseteks õhutranspordioperatsioonideks.

Komplekti sisu

• FlyCart 100 drooni raam
• RC Plus 2 juhtpult (Delivery versioon)
• Juhtpuldirihm
• Propellerite rihmad, 2 tk
• USB-A – USB-C kaabel, 1 tk
• RTK mooduli adapter, 1 tk
• Tööriistade ja tarvikute komplekt

Drooni tehnilised andmed

• Kaal ilma koormata: 55,2 kg tõstesüsteemiga, 60,2 kg vintsisüsteemiga
• Maksimaalne stardikaal: 170 kg
• Maksimaalne diagonaalne mootorite vahe: 2330 mm
• Diagonaalne pikkus, tipust tipuni: 3904 mm
• Mõõdud lahtiste varraste ja propelleritega: 3220 × 3224 × 975 mm
• Mõõdud lahtiste varraste ja kokkupandud propelleritega: 1820 × 1840 × 975 mm
• Mõõdud kokkupandud varraste ja propelleritega: 1105 × 1265 × 975 mm
• Kokkupandavus: Kokkupandav kere poole
• Toetatud akude arv: Üksik- või kaheaku konfiguratsioon
• Maksimaalne lennukaugus 149,9 kg stardikaaluga: 12 km kahe akuga, 6 km ühe akuga
• Maksimaalne hõljumisaeg 149,9 kg stardikaaluga: 12 min kahe akuga, 6 min ühe akuga
• Maksimaalne lennuaeg 149,9 kg stardikaaluga: 14 min kahe akuga, 7 min ühe akuga
• Töötamistemperatuur: -20°C kuni 40°C
• Kaitseklass: IP55
• Hõljumise täpsus tugeva GNSS signaaliga:
  • RTK lubatud: ±10 cm horisontaalne, ±10 cm vertikaalne
  • RTK keelatud: ±60 cm horisontaalne, ±30 cm vertikaalne
• RTK/GNSS sagedus: GPS + Galileo + BeiDou + GLONASS
• Maksimaalne tõusukiirus: 5 m/s
• Maksimaalne laskumiskiirus: 5 m/s
• Maksimaalne horisontaalne kiirus: 20 m/s
• Maksimaalne lennukõrgus merepinnast: 6000 m
• Maksimaalne lennukõrgus stardipunktist: 1500 m
• Maksimaalne tuulekindlus: 12 m/s

Jõusüsteem

• Staatori suurus: 155 × 16 mm
• Mootori KV väärtus: 60 p/min/V
• Propelleri materjal: Süsinikkiust komposiit
• Propelleri läbimõõt: 62 tolli (1574,8 mm)
• Propelleri tüüp: Kahe labaga, kokkupandav
• Rootorite arv: 8 paari

Turvasüsteem

• Süsteemi tüüp: Eesmine millimeeterlaine radar, tagumine radar, allapoole suunatud radar, LiDAR, nelja kaameraga süsteem, FPV-kaamera
• Millimeeterlaine radari EIRP: <20 dBm
• Töötamistemperatuur: -20°C kuni 40°C
• Keskkonnanõuded: Piisav valgustus ja loetav ümbrus
• Võimsustarve:
  • LiDAR: 6,5 W
  • Eesmine radar: 18 W
  • Allapoole suunatud radar: 5 W
  • Tagumine radar: 5 W
• Vaateväli:
  • LiDAR: 272° vertikaalne, 60° horisontaalne
  • Eesmine radar: 360° horisontaalne, ±45° vertikaalne
  • Allapoole suunatud radar: ±12,5° vasak/parem, ±22,5° ees/taga
  • Tagumine radar: ±45° vasak/parem, ±45° ees/taga
  • Nelja kaameraga süsteem: 360° horisontaalne, 180° vertikaalne
  • FPV-kaamera: ±86° horisontaalne, 108° vertikaalne
• Mõõteulatus: kuni 60 m

DJI O4 ülekandesüsteem

• Maksimaalne ülekandekaugus: 20 km (FCC), 10 km (CE), 12 km (SRRC), 10 km (MIC)
• Töösagedused: 2,400–2,4835 GHz, 5,725–5,850 GHz
• Edastaja võimsus:
  • 2,4 GHz: <33 dBm (FCC), <20 dBm (CE/SRRC/MIC)
  • 5,8 GHz: <33 dBm (FCC), <30 dBm (SRRC), <14 dBm (CE)
• Reaalajas pildi kvaliteet: 1080p / 30 fps
• Antenn: 4 antenni, 2T4R
• 4G täiustatud ülekandmine: Toetatud

Valgustus

• Valgustuse suund: Ees, all
• Juhtimisrežiim: Automaatne, käsitsi
• Maksimaalne valgustusvõimsus: 46 W

Langevarjusüsteem

• Mudel: E2MSF-100A
• Maandumiskiirus: kuni 7 m/s
• Langevarju kuju: Ruut
• Materjal: Nailon
• Minimaalne avamiskõrgus: 100 m
• Töötamistemperatuur: -20°C kuni 40°C
• Kaitseklass: IP55
• Akutööaeg pärast põhitoite katkestust: vähemalt 1 tund
• Mälumaht: Iseseisev mälu reaalajas lennusalvestusega, salvestab kuni 10 lendu
• Hoiatusmeetod: Heli- ja visuaalne hoiatus
• Aktiveerimismeetod: Käsitsi või automaatne

DJI FlyCart 100 vintsisüsteem

• Mudel: A2EWH-100A
• Mõõdud: 960 × 805 × 669 mm
• Konksu laadimismeetod: Juhtmevaba laadimine või USB-C laadimine
• Konksu tööaeg: U 10 tundi
• Trossi pikkus: 0–30 m
• Maksimaalne tagasitõmbekiirus: 1,2 m/s
• Kaalumisteenus: Toetatud
• Konksu avamine/sulgemine: Juhtimine rakenduse või nupuga
• Hädaolukorra režiim: Trossi vabastamise pääste
• Automaatne koorma stabiliseerimine: Toetatud
• Käsitsi tagasitõmbamise juhtimine: Toetatud
• Kiire vabastamine ja tagasitõmbamine: Toetatud
• Intelligentne aeglustuskaitse: Toetatud

DJI kaheaku tõstesüsteem

• Mudel: A2EDL-100A
• Mõõdud: 960 × 805 × 669 mm
• Trossi pikkus: 10 m
• Hädaolukorra režiim: Trossi lõikamise pääste
• Automaatne koorma stabiliseerimine: Toetatud
• Kaalumisteenus: Toetatud
• Soovitatav trossi pikkus: 10–15 m

DJI DB2160 nutikas aku

• Kaal: 14,7 kg
• Mahtuvus: 41 Ah
• Standardpinge: 52 V

Juhtpult

• Mudel: TKPL 2
• Rakendus: DJI Delivery
• Ekraan: 7-tolline LCD puuteekraan
• Resolutsioon: 1920 × 1200
• Eredus: 1400 cd/m²
• Laadimistemperatuur: 5°C kuni 40°C
• Sisemise aku tööaeg: U 3,8 tundi
• Välise aku tööaeg: U 3,2 tundi
• Laadimismeetod: USB-C laadija vähemalt 65 W võimsusega
• Laadimisaeg: U 2 tundi ainult sisemisele akule, u 2,5 tundi sisemisele ja välisele akule
• 4G täiustatud ülekandmine: Toetatud
• Kõrgtäpsusega RTK moodul: Toetatud
• Töötamistemperatuur: -20°C kuni 50°C
• Kahese operaatori režiim: Toetatud

SDK

• PSDK kommunikatsiooniliides: Eport-Lite
• PSDK toite liides: Kuni 3000 W

C12000 nutikas laadija

• Laadija mudel: CSX901-12000
• Mõõdud: 456 × 291 × 107 mm
• Kaal: 13,13 kg
• Sisendpinge:
  • Kolmefaasiline vahelduvvool: 175–520 V
  • Ühefaasiline vahelduvvool: 200–264 V
• Väljundpinge: 62 V
• Nimiväljundvool: 194 A
• Nimivõimsus: 12 000 W 380 V kolmefaasilise sisendiga, 3000 W 220 V ühefaasilise sisendiga
• Laadimisaeg: U 9 minutit
• Kaitsefunktsioonid: Ülekuumenemine, ülepinge, alapinge, lühis, ventilaatori seiskumine ja muu
• Töötamistemperatuur: 0°C kuni 40°C
• Väljundkanalite arv: 1

D14000iE multifunktsionaalne invertergeneraator

• Väljundkanalid:
  • DC laadimisväljund: 42–61,6 V / 11 500 W
  • Õhujahuti väljund: 12 V / 6 A
  • AC väljund: 220 V / 1500 W
• Laadimisaeg: U 9 minutit
• Kütusepaagi maht: 30 L
• Käivitamisviis: Ühe nupuga käivitus
• Töötamistemperatuur: 0°C kuni 40°C
• Mõõdud: 757 × 704 × 677 mm
• Kaal: 87 ± 0,5 kg
• Kütusetüüp: Bensiin, 92 oktaani või kõrgem
• Soovituslik kütusekulu: 500 ml/kWh
• Mootoriõli maht: 1,3 L
• Mootoriõli tüüp: DJI spetsiaalne mootoriõli S10W-40
