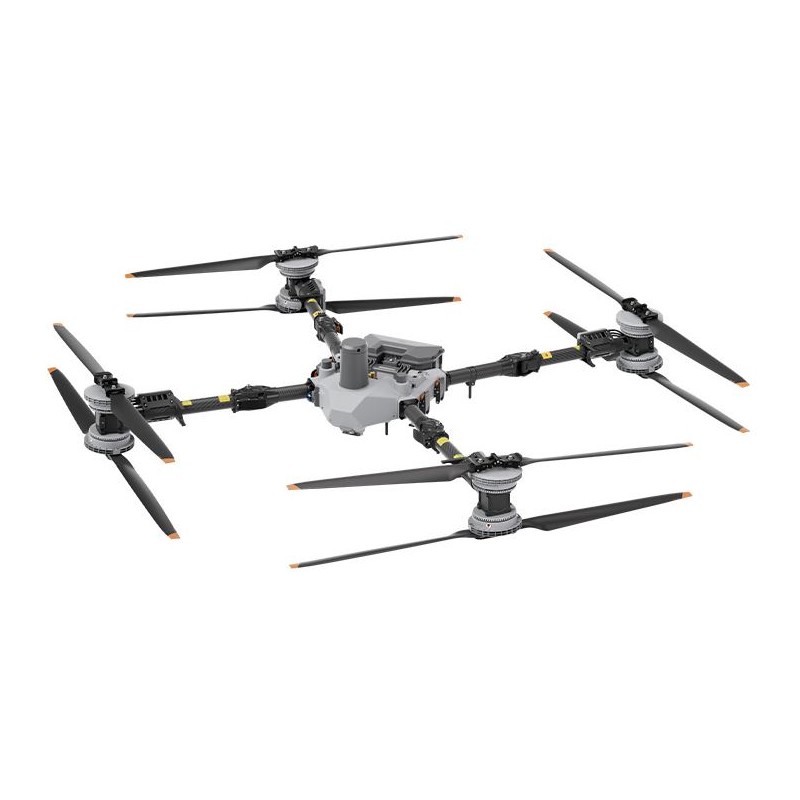

DJI FlyCart 100 dronas (086048)

DJI FlyCart 100 dronas (086048, 6937224126121)

DJI FlyCart 100 yra pažangus įmonių klasės krovinių dronas, sukurtas profesionalioms logistikos operacijoms sudėtingomis sąlygomis. Jis pasižymi įspūdinga iki 85 kg keliamąja galia dviejų baterijų režimu arba iki 100 kg su viena baterija. Maksimalus pakilimo svoris siekia 170 kg. Dronas gali skristi iki 20 m/s (72 km/h) greičiu ir pervežti 65 kg krovinį iki 12 km atstumu. Jis palaiko dvi transportavimo sistemas: krovinių dėžę arba gervę. Dėl didelio energijos efektyvumo, pažangių saugos sistemų ir išmaniųjų funkcijų FlyCart 100 nustato naują oro logistikos standartą – nuo pramonės ir statybų iki gelbėjimo operacijų.

Galinga pavaros sistema ir tvirta konstrukcija

DJI FlyCart 100 naudoja koaksialinę dvigubų rotorių sistemą, leidžiančią pasiekti didelę keliamąją galią išlaikant kompaktišką dizainą. Pavaros sistema turi didelius didelio sukimo momento variklius ir 420 A ESC, užtikrinančius greitą reakciją ir stabilų veikimą net esant maksimaliam apkrovimui. Kiekviena ašis gali generuoti iki 82 kg traukos, todėl dronas išlieka labai stabilus įvairiose transportavimo situacijose. Taip pat naudojami 62 colių anglies pluošto propeleriai, kurie yra lengvi ir labai standūs, sumažina deformacijos riziką aukštoje temperatūroje ir pagerina bendrą energijos efektyvumą.

Lankstūs energijos režimai ir maksimali keliamoji galia

Platforma palaiko tiek vienos, tiek dviejų baterijų konfigūracijas, leidžiančias operatoriui pritaikyti nustatymus pagal užduotį. Standartinis dviejų baterijų režimas leidžia gabenti iki 85 kg krovinį, suteikiant papildomą energijos rezervą ir didesnį saugumą. Vienos baterijos režimu maksimali keliamoji galia padidėja iki 100 kg, todėl jis tinka pačioms sudėtingiausioms transportavimo užduotims. Tai suteikia operatoriams daugiau lankstumo planuojant skrydžius ir pritaikant drono konfigūraciją pagal misijos profilį.

Pažangi krovinių transportavimo sistema

Viena svarbiausių DJI FlyCart 100 savybių – pažangi gervės sistema tiksliam krovinių transportavimui. Mechanizmas naudoja 30 metrų ilgio lyną ir leidžia tiek automatiškai, tiek rankiniu būdu pakelti ar nuleisti krovinį. Atitraukimo greitis siekia 1,2 m/s net esant dideliam apkrovimui, todėl galima greitai ir efektyviai pristatyti krovinius nenutūpiant dronui. Šis sprendimas ypač naudingas sunkiai pasiekiamose vietose, tokiose kaip tankūs miškai, statūs šlaitai ar laivų deniai. Taip pat yra Cargo režimas su transportavimo dėže, leidžiantis gabenti krovinius tvirtoje talpoje su svorio centro nustatymu.

Elektrinis kabliukas ir krovinio stabilizavimas

FlyCart 100 turi elektrinį kabliuką, kuris gali automatiškai atkabinti krovinį po nusileidimo arba būti valdomas nuotoliniu būdu. Taip pat palaikomas realaus laiko krovinio svėrimas, kad būtų išvengta perkrovos. Sistema naudoja trijų ašių jėgos jutiklį ir išmaniuosius stabilizavimo algoritmus, mažinančius krovinio svyravimą skrydžio metu ir gerinančius transportavimo stabilumą. Avarinėse situacijose lynas gali būti akimirksniu nukirptas vienu mygtuku, leidžiant dronui išsilaisvinti, jei transportuojama įranga užstringa ar užsikabina.

Visakryptis kliūčių aptikimas

Skrydžio saugumą užtikrina pažangi aptikimo sistema, pagrįsta LiDAR, milimetrinių bangų radaru ir Penta-Vision vaizdo sistema. LiDAR generuoja detalią iki 300 000 taškų per sekundę taškų debesį, leidžiantį tiksliai žemėlapiuoti aplinką ir aptikti kliūtis net naktį. Priekinis radaras atlieka iki 5 000 vertikalių skenavimų per sekundę ir skenuoja 360° aplink droną, o apatiniai ir galiniai radarai suteikia papildomą aprėptį. Penta-Vision sistema kartu su spalvota mažo apšvietimo FPV kamera leidžia stebėti zoną priekyje, gale, šonuose ir po dronu, žymiai pagerindama situacijos suvokimą skrydžio metu. Priekiniai tolimieji ir artimieji žibintai bei papildomas apatinis apšvietimas dar labiau palaiko naktines operacijas.

Papildomos saugos funkcijos

FlyCart 100 turi daugybę papildomų sistemų, skirtų pagerinti transportavimo saugumą. AR saugos asistentas naudoja papildytą realybę, kad aptiktų pėsčiuosius ir transporto priemones netoli pakilimo ir nusileidimo zonų, padėdamas operatoriui išlaikyti saugią darbo zoną. Automatinis šlaito įveikimas realiu laiku analizuoja reljefą ir automatiškai palaiko tinkamą skrydžio aukštį virš paviršiaus, leidžiant saugiau vykdyti misijas kalnuotose ir nelygiose vietovėse. Krovinių kliūčių vengimas leidžia aptikti kliūtis ne tik pačiam dronui, bet ir transportuojamam kroviniui, sumažinant užsikabinimo riziką sudėtingoje aplinkoje. No-roll skrydžio funkcija pagerina stabilumą stipraus vėjo sąlygomis ir padeda išlaikyti valdymą praradus dalį galios. Dronas taip pat turi DJI AirSense ADS-B įspėjimo sistemą.

Integruota parašiuto sistema

DJI FlyCart 100 yra aprūpintas integruota parašiuto sistema papildomam saugumui. Ji turi nepriklausomą maitinimo šaltinį ir valdymo mechanizmą, gali būti aktyvuojama net esant maksimaliam drono pakilimo svoriui. Avarijos atveju parašiutas sulėtina leidimąsi ir sumažina nusileidimo greitį iki maždaug 7 m/s, taip sumažinant įrangos pažeidimo ir pavojaus aplinkiniams riziką. Sistema taip pat turi kelias apsaugas, tokias kaip išmanusis savitikros paleidimas ir automatinis propelerių sustabdymas prieš išskleidžiant parašiutą. Specialiai sukurta danga užtikrina atsparumą korozijai ir mažą oro pralaidumą.

Patikimas veikimas sudėtingomis sąlygomis

FlyCart 100 sukurtas darbui sudėtingoje aplinkoje. Jo IP55 klasės konstrukcija apsaugo svarbiausias dalis nuo dulkių ir vandens purslų, leidžiant tęsti misijas net lietingomis sąlygomis. Platforma išlieka stabili iki 12 m/s vėjyje ir veikia nuo -20°C iki 40°C temperatūroje. Jis gali dirbti tiek šalčio, tiek itin karštoje aplinkoje. Maksimalus darbinis aukštis siekia 6 000 metrų, todėl tinka naudoti kalnuotose vietovėse.

Ypač greitas įkrovimas ir išmanus energijos valdymas

Dronas naudoja didelės talpos išmaniąsias DB2160 baterijas, palaikančias ypač greitą įkrovimą. Naudojant specialias maitinimo sistemas, baterija gali būti įkrauta maždaug per 9 minutes, taip žymiai sumažinant prastovas tarp misijų. Dviejų baterijų režimu abi baterijos veikia kaip atsarginės viena kitai – jei viena sugenda, kita leidžia dronui saugiai nusileisti. Sistema taip pat palaiko karštą keitimą, leidžiant beveik nenutrūkstamai dirbti intensyvių logistikos užduočių metu. Papildomos funkcijos: triguba aušinimo sistema ir baterijų šildymas šaltam klimatui.

DJI O4 perdavimo sistema ir DJI RC Plus 2 valdiklis

Dronas valdomas naudojant DJI RC Plus 2 valdiklį, kuris turi 7 colių ekraną su maksimalia 1400 nitų šviesumu, užtikrinančiu gerą matomumą net ryškioje saulėje. Valdiklis turi IP54 apsaugos klasę ir veikia nuo -20°C iki 50°C temperatūroje, todėl tinka sudėtingoms lauko sąlygoms. Taip pat galima naudoti dviejų operatorių režimą, leidžiant dviem pilotams perduoti valdymą pagal poreikį. DJI O4 perdavimo sistema užtikrina stabilų ryšį iki 10 km atstumu pagal CE standartus ir sklandų tiesioginį vaizdo perdavimą misijų metu. Sudėtingame reljefe pasirenkamas 4G modulis gali automatiškai perjungti signalą į mobilųjį tinklą, jei kyla radijo trukdžių. Jei radijo ir mobiliojo ryšio aprėptis ribota, pasirenkama D-RTK 3 retransliacijos stotis padeda išlaikyti stabilų veikimą.

Išmanioji pristatymo valdymo programinė įranga

DJI FlyCart 100 veikia su DJI Delivery programėle, sukurta specialiai transportavimo operacijoms. Sąsaja leidžia realiu laiku stebėti skrydžio parametrus ir krovinio būklę, o Tap-to-Fly funkcija leidžia lengvai nustatyti tašką ir greitai pradėti misiją. A-B maršruto režimas leidžia operatoriams konfigūruoti pakrovimo ir iškrovimo taškus, o Multi-View Assisted Flight leidžia stebėti tiek erdvę priešais ir po dronu, tiek transportuojamą krovinį. Sistema taip pat naudoja papildytą realybę, kad realiu laiku rodytų skrydžio maršrutą ir aptiktas kliūtis, taip pagerindama operacijų saugumą. Gervės veiksmus galima užprogramuoti maršruto taškuose, leidžiant dronui tęsti transportavimo užduotis automatiškai net laikinai nutrūkus signalui. DJI DeliveryHub platforma suteikia išsamų logistikos valdymą, įskaitant skrydžių planavimą, parko stebėjimą ir veiklos duomenų analizę.

Išplėsta ekosistema ir duomenų saugumas

DJI FlyCart 100 yra DJI technologijų ekosistemos dalis, leidžianti integruoti papildomas sistemas ir platformas. Dronas palaiko PSDK sąsają, leidžiančią prijungti trečiųjų šalių modulius ir įrenginius, išplečiant platformos galimybes. Iki 3000 W išėjimo galia leidžia maitinti galingus priedus ir išorines sistemas tiesiogiai, o suderinamumas su DeliveryHub Sync 2.0 supaprastina integraciją su trečiųjų šalių sprendimais. DJI taip pat didelį dėmesį skiria duomenų saugumui. Nuotraukos, įrašai, skrydžių žurnalai ir veiklos duomenys apsaugoti keliais lygiais, o DeliveryHub platforma duomenis saugo Amazon Web Services debesų infrastruktūroje, atitinkančioje ISO/IEC 27001 saugumo standartus.

Plačios profesionalios taikymo galimybės

DJI FlyCart 100 puikiai tinka sudėtingoms transportavimo užduotims įvairiose pramonės šakose. Statybose jis leidžia greitai pristatyti įrankius ir medžiagas į sunkiai pasiekiamas vietas. Energetikos sektoriuje gali transportuoti įrangą infrastruktūros remontui kalnuotose vietovėse. Dronas taip pat gali padėti gelbėjimo misijose, pristatyti medicininę įrangą, gabenti gaisrinės įrangą ar vykdyti logistikos pristatymus laivams ir jūrinėms platformoms. Dėl labai didelės keliamoios galios, pažangių saugos sistemų ir išplėstos programinės įrangos ekosistemos FlyCart 100 yra modernus įrankis profesionalioms oro transporto operacijoms.

Pakuotės turinys

• FlyCart 100 drono rėmas
• RC Plus 2 valdiklis (Delivery versija)
• Valdiklio dirželis
• Propelerių dirželiai, 2 vnt.
• USB-A į USB-C laidas, 1 vnt.
• RTK modulio adapteris, 1 vnt.
• Įrankių ir priedų rinkinys

Drono techninės specifikacijos

• Svoris be krovinio: 55,2 kg su kėlimo sistema, 60,2 kg su gervės sistema
• Maksimalus pakilimo svoris: 170 kg
• Maksimalus įstrižainės atstumas tarp variklių: 2330 mm
• Įstrižainės ilgis, nuo galo iki galo: 3904 mm
• Išmatavimai su išskleistomis rankomis ir propeleriais: 3220 × 3224 × 975 mm
• Išmatavimai su išskleistomis rankomis ir sulankstytais propeleriais: 1820 × 1840 × 975 mm
• Išmatavimai su sulankstytomis rankomis ir propeleriais: 1105 × 1265 × 975 mm
• Lankstymo būdas: Lankstoma link korpuso
• Palaikomų baterijų skaičius: Vienos arba dviejų baterijų konfigūracija
• Maksimalus skrydžio nuotolis esant 149,9 kg pakilimo svoriui: 12 km su dviem baterijomis, 6 km su viena baterija
• Maksimalus kabėjimo laikas esant 149,9 kg pakilimo svoriui: 12 min su dviem baterijomis, 6 min su viena baterija
• Maksimalus skrydžio laikas esant 149,9 kg pakilimo svoriui: 14 min su dviem baterijomis, 7 min su viena baterija
• Darbinė temperatūra: -20°C iki 40°C
• Apsaugos klasė: IP55
• Kabėjimo tikslumas esant stipriam GNSS signalui:
  • RTK įjungtas: ±10 cm horizontaliai, ±10 cm vertikaliai
  • RTK išjungtas: ±60 cm horizontaliai, ±30 cm vertikaliai
• RTK/GNSS dažnis: GPS + Galileo + BeiDou + GLONASS
• Maksimalus kilimo greitis: 5 m/s
• Maksimalus leidimosi greitis: 5 m/s
• Maksimalus horizontalus greitis: 20 m/s
• Maksimalus skrydžio aukštis virš jūros lygio: 6000 m
• Maksimalus skrydžio aukštis nuo pakilimo taško: 1500 m
• Maksimalus vėjo pasipriešinimas: 12 m/s

Pavaros sistema

• Statoriaus dydis: 155 × 16 mm
• Variklio KV vertė: 60 aps./V
• Propelerio medžiaga: Anglies pluošto kompozitas
• Propelerio skersmuo: 62 coliai (1574,8 mm)
• Propelerio tipas: Dviejų menčių, lankstomas
• Rotorių porų skaičius: 8 poros

Saugos sistema

• Sistemos tipas: Priekinis milimetrinių bangų radaras, galinis radaras, apatinis radaras, LiDAR, keturių kamerų sistema, FPV kamera
• Milimetrinių bangų radaro EIRP: <20 dBm
• Darbinė temperatūra: -20°C iki 40°C
• Aplinkos reikalavimai: Pakankamas apšvietimas ir įskaitoma aplinka
• Energijos suvartojimas:
  • LiDAR: 6,5 W
  • Priekinis radaras: 18 W
  • Apatinis radaras: 5 W
  • Galinis radaras: 5 W
• Matymo laukas:
  • LiDAR: 272° vertikaliai, 60° horizontaliai
  • Priekinis radaras: 360° horizontaliai, ±45° vertikaliai
  • Apatinis radaras: ±12,5° kairė/dešinė, ±22,5° priekinė/galinė
  • Galinis radaras: ±45° kairė/dešinė, ±45° priekinė/galinė
  • Keturių kamerų sistema: 360° horizontaliai, 180° vertikaliai
  • FPV kamera: ±86° horizontaliai, 108° vertikaliai
• Matavimo diapazonas: iki 60 m

DJI O4 perdavimo sistema

• Maksimalus perdavimo atstumas: 20 km (FCC), 10 km (CE), 12 km (SRRC), 10 km (MIC)
• Darbiniai dažniai: 2,400–2,4835 GHz, 5,725–5,850 GHz
• Siųstuvo galia:
  • 2,4 GHz: <33 dBm (FCC), <20 dBm (CE/SRRC/MIC)
  • 5,8 GHz: <33 dBm (FCC), <30 dBm (SRRC), <14 dBm (CE)
• Tiesioginio vaizdo kokybė: 1080p / 30 k/s
• Antena: 4 antenos, 2T4R
• 4G patobulintas perdavimas: Palaikomas

Apšvietimas

• Apšvietimo kryptis: Priekinė, apatinė
• Valdymo režimas: Automatinis, rankinis
• Maksimali apšvietimo galia: 46 W

Parašiuto sistema

• Modelis: E2MSF-100A
• Nusileidimo greitis: iki 7 m/s
• Parašiuto forma: Kvadratinė
• Medžiaga: Nailonas
• Minimalus išskleidimo aukštis: 100 m
• Darbinė temperatūra: -20°C iki 40°C
• Apsaugos klasė: IP55
• Baterijos veikimo laikas po pagrindinės plokštės atjungimo: bent 1 valanda
• Atminties talpa: Nepriklausoma atmintis su realaus laiko skrydžių įrašymu, saugo iki 10 skrydžių
• Įspėjimo būdas: Garso ir vaizdo signalas
• Aktyvavimo būdas: Rankinis arba automatinis

DJI FlyCart 100 gervės sistema

• Modelis: A2EWH-100A
• Išmatavimai: 960 × 805 × 669 mm
• Kabliuko įkrovimo būdas: Belaidis įkrovimas arba USB-C įkrovimas
• Kabliuko veikimo laikas: Apie 10 val.
• Lyno ilgis: 0–30 m
• Maksimalus atitraukimo greitis: 1,2 m/s
• Svėrimo funkcija: Palaikoma
• Kabliuko atidarymo/uždarymo funkcija: Valdoma programėle arba mygtuku
• Avarinis režimas: Lyno atmetimo pabėgimas
• Automatinis krovinio stabilizavimas: Palaikomas
• Rankinis atitraukimo valdymas: Palaikomas
• Greitas atlaisvinimas ir atitraukimas: Palaikomas
• Išmanioji sulėtinimo apsauga: Palaikoma

DJI dviejų baterijų kėlimo sistema

• Modelis: A2EDL-100A
• Išmatavimai: 960 × 805 × 669 mm
• Lyno ilgis: 10 m
• Avarinis režimas: Lyno nukirpimo pabėgimas
• Automatinis krovinio stabilizavimas: Palaikomas
• Svėrimo funkcija: Palaikoma
• Rekomenduojamas lyno ilgis: 10–15 m

DJI DB2160 išmanioji baterija

• Svoris: 14,7 kg
• Talpa: 41 Ah
• Standartinė įtampa: 52 V

Nuotolinio valdymo pultas

• Modelis: TKPL 2
• Programėlė: DJI Delivery
• Ekranas: 7 colių LCD jutiklinis ekranas
• Raiška: 1920 × 1200
• Ryškumas: 1400 cd/m²
• Įkrovimo temperatūra: 5°C iki 40°C
• Integruotos baterijos veikimo laikas: Apie 3,8 val.
• Išorinės baterijos veikimo laikas: Apie 3,2 val.
• Įkrovimo būdas: USB-C įkroviklis su bent 65 W galia
• Įkrovimo laikas: Apie 2 val. tik vidinei baterijai, apie 2,5 val. vidinei ir išorinei baterijai
• 4G patobulintas perdavimas: Palaikomas
• Aukštos raiškos RTK modulis: Palaikomas
• Darbinė temperatūra: -20°C iki 50°C
• Dvigubo operatoriaus režimas: Palaikomas

SDK

• PSDK komunikacijos sąsaja: Eport-Lite
• PSDK maitinimo sąsaja: Iki 3000 W

C12000 išmanusis įkroviklis

• Įkroviklio modelis: CSX901-12000
• Išmatavimai: 456 × 291 × 107 mm
• Svoris: 13,13 kg
• Įėjimo įtampa:
  • Trifazis AC: 175–520 V
  • Vienfazis AC: 200–264 V
• Išėjimo įtampa: 62 V
• Nominali išėjimo srovė: 194 A
• Nominali galia: 12 000 W su 380 V trifaziu įėjimu, 3000 W su 220 V vienfaziu įėjimu
• Įkrovimo laikas: Apie 9 min
• Apsaugos funkcijos: Perkaitimas, viršįtampis, žemątampis, trumpasis jungimas, ventiliatoriaus sustojimas ir kt.
• Darbinė temperatūra: 0°C iki 40°C
• Išėjimo kanalų skaičius: 1

D14000iE daugiafunkcis inverterinis generatorius

• Išėjimo kanalai:
  • DC įkrovimo išėjimas: 42–61,6 V / 11 500 W
  • Oro aušintuvo išėjimas: 12 V / 6 A
  • AC išėjimas: 220 V / 1500 W
• Įkrovimo laikas: Apie 9 min
• Kuro bako talpa: 30 l
• Paleidimo būdas: Vieno mygtuko paleidimas
• Darbinė temperatūra: 0°C iki 40°C
• Išmatavimai: 757 × 704 × 677 mm
• Svoris: 87 ± 0,5 kg
• Kuro tipas: Benzinas, 92 oktanų ar aukštesnis
• Orientacinės kuro sąnaudos: 500 ml/kWh
• Variklio alyvos talpa: 1,3 l
• Variklio alyvos tipas: DJI Dedicated Engine Oil S10W-40
