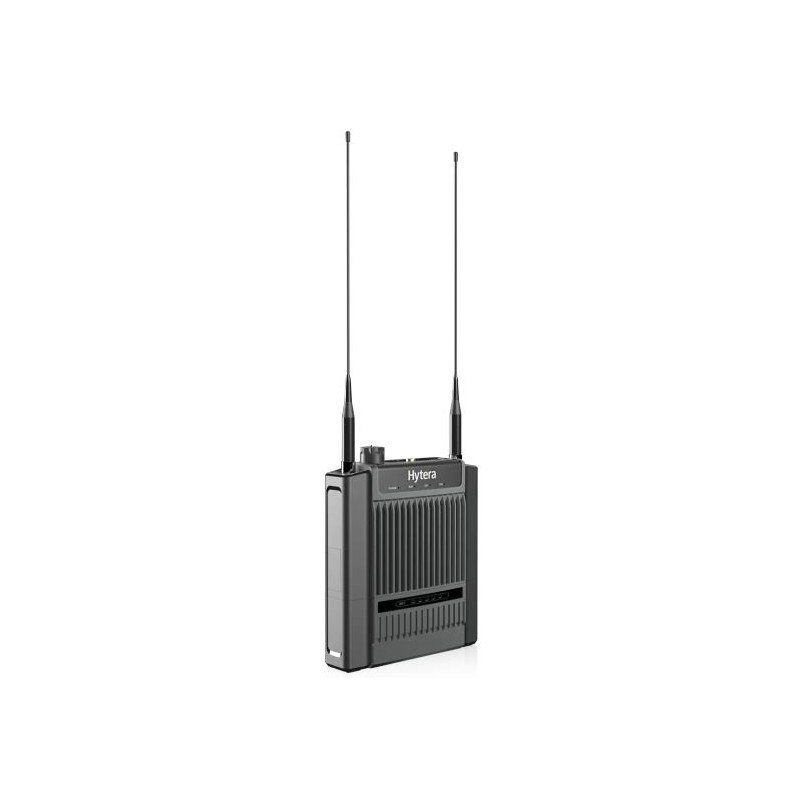

Hytera E-pack200 VHF - تکرارکننده بی‌سیم دیجیتال Ad Hoc

تکرارکننده E-pack200 Hytera برای استقرار سریع و انعطاف‌پذیر سیستم‌های ارتباطی طراحی شده است. این دستگاه بسیار قابل حمل می‌تواند به عنوان یک رادیوی استاندارد برای برقراری و دریافت تماس‌ها عمل کند و در عین حال یک شبکه بی‌سیم موبایل ad hoc برای مسیریابی صدا ایجاد نماید. یک E-pack200 می‌تواند به طور همزمان به عنوان رادیو، تکرارکننده و گره مش روی یک فرکانس عمل کند و به طور قابل توجهی منابع فرکانسی را حفظ نماید. به عنوان یک پیشرفت عمده در راهکارهای تکرارکننده شبکه بی‌سیم ad hoc، E-pack200 از دو مسیر ارتباطی همزمان پشتیبانی می‌کند و خدمات موقعیت‌یابی دقیق ارائه می‌دهد. این دستگاه یک راهکار جامع شبکه‌سازی برای آتش‌نشانی، واکنش به بلایا، حفاظت از شخصیت‌های مهم، مدیریت ایمنی عمومی و عملیات‌های حساس مشابه فراهم می‌کند.

با طراحی سبک و جمع‌وجور و درجه حفاظتی IP67، E-pack200 می‌تواند در خودرو نصب شود، در کوله‌پشتی حمل گردد یا روی میله یا دیوار نصب شود. این انعطاف‌پذیری آن را برای استقرارهای موقت ارتباطی یا گسترش پوشش داخلی ایده‌آل می‌سازد.

استقرار سریع و شبکه‌سازی فوری
در شرایط اضطراری که زمان حیاتی است، E-pack200 از عملکرد push-to-start پشتیبانی می‌کند. پس از روشن شدن، به طور خودکار ظرف چند ثانیه یک شبکه مستقل ایجاد می‌کند و پوشش رادیویی را به طور مؤثر گسترش می‌دهد.

انتقال صدای دوکاناله
این تکرارکننده می‌تواند به طور همزمان خدمات صوتی را روی دو کانال با استفاده از چهار فرکانس حامل مستقل تکرار کند و فاصله کانال ۱۲.۵ کیلوهرتز باشد.

مدیریت از راه دور و دید لحظه‌ای
شبکه‌های ایجادشده توسط واحدهای E-pack200 را می‌توان از طریق یک سیستم مدیریت شبکه پایش کرد. این امکان را به اپراتورها می‌دهد تا توپولوژی شبکه و قدرت میدان الکتریکی را مشاهده کنند و از وضعیت شبکه به طور مستمر آگاه باشند.

شبکه‌سازی بی‌سیم موبایل ad hoc
E-pack200 می‌تواند یک شبکه بی‌سیم ad hoc با پشتیبانی از حداکثر ۳۱ گره ایجاد کند. این شبکه خودپیکربندی و پویا است و گره‌ها می‌توانند آزادانه جابجا شوند و اتصال را حفظ کنند.

پوشش در مناطق کور
به لطف توان خروجی بالا، ارتباطات کمتر تحت تأثیر زمین، سازه‌های ساختمانی، طبقات متعدد یا موانع فیزیکی قرار می‌گیرد.

توپولوژی انعطاف‌پذیر بدون لینک IP
با استفاده از فناوری اتصال بی‌سیم، تکرارکننده به سرعت شبکه‌های باریک‌باند چندمرحله‌ای را از طریق اتصال زنجیره‌ای ایجاد می‌کند. این طراحی نیاز به لینک‌های IP مانند فیبر نوری یا ارتباطات مایکروویو را حذف می‌کند.

پشتیبان LTE برای ارتباط مطمئن
زمانی که شبکه PMR در دسترس نباشد، یک E-pack200 مجهز به کارت SIM می‌تواند به تکرار تماس‌ها و داده‌ها از طریق شبکه LTE ادامه دهد. همچنین می‌تواند به سیستم‌های فرماندهی و اعزام متصل شود تا تداوم عملیات حفظ گردد.

رمزنگاری داده و حفاظت دستگاه
چندین مکانیزم امنیتی از جمله احراز هویت و رمزنگاری نرم‌افزاری و سخت‌افزاری، داده‌ها و حریم خصوصی کاربران را محافظت می‌کند. دستگاه می‌تواند به طور موقت یا دائمی از طریق سیستم فرماندهی و اعزام غیرفعال شود تا از استفاده غیرمجاز جلوگیری گردد.

مشخصات کلی

بازه فرکانسی

VHF: ۱۳۶ تا ۱۷۴ مگاهرتز

پروتکل
DMR متداول (Tier II)

ظرفیت شبکه‌سازی
تا ۳۱ گره

فاصله کانال
۱۲.۵ کیلوهرتز

ولتاژ نامی
۱۴.۸ ولت DC

مصرف جریان
کمتر از ۱ آمپر در حالت آماده‌به‌کار
کمتر از ۲.۵ آمپر در توان ارسال ۲۰ وات

ظرفیت باتری (اختیاری)
۱۴۸ وات‌ساعت

زمان شارژ
شارژ سریع: ۸۰٪ در ۲ ساعت
شارژ کامل در حدود ۳ ساعت

عمر باتری
حدود ۹ ساعت در چرخه کاری ۱۵–۸۵

پایداری فرکانس
±۰.۵ ppm

امپدانس آنتن
۵۰ اهم

ابعاد (ارتفاع × عرض × عمق)
۲۱۱ × ۶۲ × ۲۳۵ میلی‌متر

وزن
۳.۱ کیلوگرم با باتری

عملکرد گیرنده

حساسیت گیرنده ایستا
−۱۲۲ dBm در ۵٪ BER

انتخاب‌پذیری کانال مجاور
ETSI: ۶۰ دسی‌بل در ۱۲.۵ کیلوهرتز
ETSI: ۷۰ دسی‌بل در ۲۵ کیلوهرتز

پاسخ رد تداخل متقاطع
حداقل ۷۰ دسی‌بل

پاسخ رد سیگنال‌های ناخواسته
حداقل ۷۰ دسی‌بل

مسدودسازی
۸۴ دسی‌بل

انتشار ناخواسته هدایت‌شده
−۵۷ dBm از ۹ کیلوهرتز تا ۱ گیگاهرتز
−۴۷ dBm از ۱ گیگاهرتز تا ۱۲.۷۵ گیگاهرتز

عملکرد فرستنده

توان خروجی
۱ وات، ۵ وات یا ۱۰ وات در هر مسیر ارسال

توان کانال مجاور
۶۰ دسی‌بل در ۱۲.۵ کیلوهرتز
۷۰ دسی‌بل در ۲۵ کیلوهرتز

نوع vocoder
AMBE+2™ / NVOC

ویژگی‌های محیطی

دمای عملیاتی
−۳۰ درجه سانتی‌گراد تا +۶۰ درجه سانتی‌گراد

دمای نگهداری
−۴۰ درجه سانتی‌گراد تا +۸۵ درجه سانتی‌گراد

حفاظت در برابر تخلیه الکترواستاتیک
IEC 61000-4-2، سطح ۴
±۸ کیلوولت تخلیه تماسی
±۱۵ کیلوولت تخلیه هوایی

حفاظت در برابر آب و گردوغبار
IP67

مقاومت در برابر ضربه و لرزش
مطابق با MIL-STD-810 C, D, E, F, و G

مقاومت در برابر رطوبت
مطابق با MIL-STD-810 C, D, E, F, و G

خدمات موقعیت‌یابی و تعیین موقعیت

پشتیبانی GNSS
GPS

زمان تا اولین موقعیت‌یابی (راه‌اندازی سرد)
کمتر از ۱ دقیقه

زمان تا اولین موقعیت‌یابی (راه‌اندازی گرم)
کمتر از ۱۰ ثانیه

دقت موقعیت‌یابی افقی
بهتر از ۱۰ متر

نکته کاربردی
مناسب برای ردیابی بلندمدت با حداقل پنج ماهواره قابل مشاهده با قدرت سیگنال اسمی −۱۳۰ dBm
