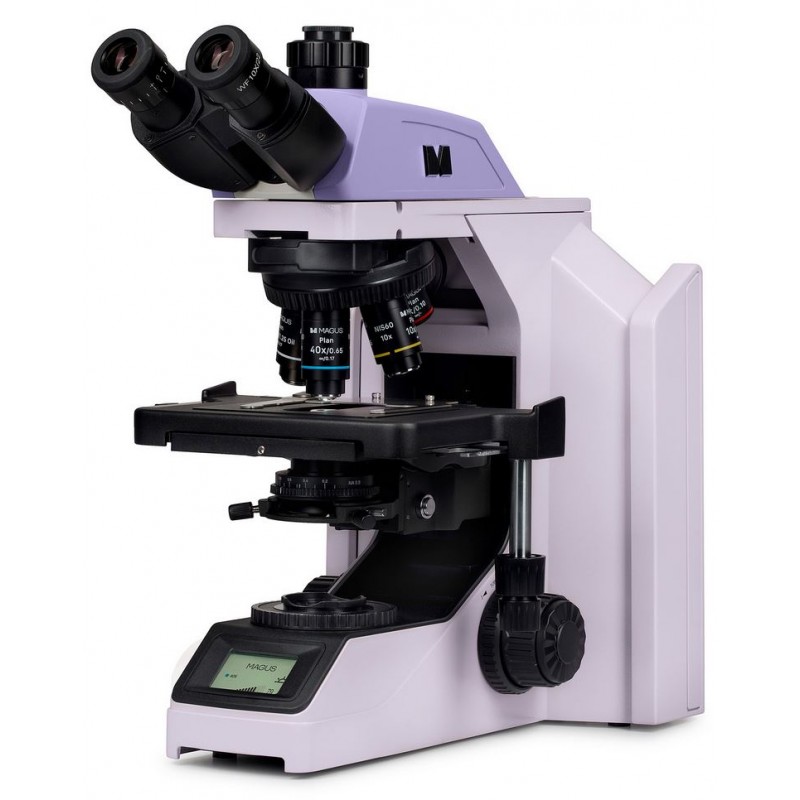

Magus Bio DH260 biologinen digitaalinen mikroskooppi (83481)

Tämä on tutkimustason mikroskooppi, joka on suunniteltu läpikuultavien ja läpinäkyvien biologisten näytteiden tarkkailuun—mukaan lukien sivelyt ja poikkileikkaukset—läpäisevässä valossa käyttäen kirkas kenttä -menetelmää. Lisäämällä lisävarusteita mikroskooppi tukee myös pimeäkenttä-, faasikontrasti-, fluoresenssi- ja polarisaatiotekniikoita.

Keskeinen ominaisuus on koodattu pyörivä objektiivirevolveri, joka pitää kirkkauden miellyttävänä objektiivia vaihdettaessa. Älykäs valaistuksen ohjaus parantaa työnkulun nopeutta ja käyttäjän mukavuutta vähentämällä jatkuvan manuaalisen säädön tarvetta, jolloin tutkija voi keskittyä tehtävään.

Mikroskoopin pää

Mikroskoopissa on trinooppinen pää ja äärettömyyskorjatut optiikat. Okulaariputket pyörivät 360°, jolloin käyttäjä voi säätää katselukorkeuden mukavaan asentoon. Digitaalikamera asennetaan trinooppiputkeen, ja valo jakautuu 50/50 kameran ja okulaareiden välillä.

Vakiovarustukseen kuuluu 10×/22 mm okulaarit diopterisäädöllä ja pitkällä silmäetäisyydellä, sopien myös silmälasien käyttäjille.

Objektiivirevolveri ja objektiivit

Koodattu viiden paikan pyörivä objektiivirevolveri on suunnattu sisäänpäin, jolloin on helppo nähdä, mikä objektiivi on optisella akselilla ja työskentelyalue näytteen yläpuolella pysyy vapaana. Yksi paikka on varattu lisäobjektiiville suurennusvaihtoehtojen laajentamiseksi. Parfokaalikorkeus on 60 mm.

Objektiivirevolverin yläpuolella on oma paikka ja tulppa analysaattorin lisäämistä varten, kun käytetään polarisaatiovarusteita.

Mukava kirkkaus suurennosta vaihdettaessa

Objektiivit päästävät läpi eri määrän valoa, joten kirkkaus täytyy yleensä säätää jokaisen objektiivin vaihdon yhteydessä. Kirkkaus voi myös nousta jyrkästi siirryttäessä suuremmasta pienempään suurennokseen, mikä aiheuttaa silmien rasitusta.

Tässä mikroskoopissa on älykäs kirkkaudensäätöjärjestelmä, joka valitsee automaattisesti optimaalisen valaistustason jokaiselle objektiiville. Näin äkilliset kirkkauden muutokset minimoidaan, silmien rasitus vähenee ja suurennoksen vaihdot ovat nopeampia ja tasaisempia.

Tarkennusmekanismi

Koska hienotarkennusta käytetään usein rutiinityössä, mikroskoopissa on sujuva ja herkkä tarkennusjärjestelmä ranteen rasituksen vähentämiseksi. Hienotarkennusnupissa on sormisyvennykset, jotka takaavat varman ja mukavan otteen, joten tarkat säädöt onnistuvat helposti myös pitkissä työjaksoissa.

Karkea- ja hienotarkennusnupit ovat koaksiaaliset ja sijoitettu matalalle, jotta käyttäjä voi pitää kädet pöydällä. Karkean tarkennuksen lukitus vasemmalla auttaa vakauttamaan tarkennuksen nopeasti näytettä vaihdettaessa. Karkean tarkennuksen vastus säädetään omalla renkaalla oikealla, jolloin käyttäjä voi valita sopivan vastuksen.

Näytelava

Ergonomian parantamiseksi lavassa ei ole X-akselin siirtotankoa. Hihnavetoinen mekanismi mahdollistaa näytteen tasaisen liikkeen. Näytepidin kiinnitetään kahdella ruuvilla ja voidaan helposti irrottaa käsin siirtämistä varten. Pitkä lavan ohjauskahva mahdollistaa mukavan käytön käden levätessä pöydällä.

Kondensaattori

Abbe-kondensaattori on korkeussäädettävä ja keskityttävä dovetail-kiinnityksellä. Kondensaattorirenkaalla säädetään iirisaukkoa. Kondensaattorin rungossa on aukkomerkinnät ja renkaassa indeksi. Parhaan kontrastin saavuttamiseksi käyttäjä kohdistaa indeksin käytössä olevan objektiivin aukkomerkintään.

Valaistus

Läpäisevän valon valaisin käyttää 3 W LEDiä. Kirkkaudensäädön lisäksi mikroskoopissa voi säädellä värilämpötilaa 3000–7000 K, jolloin käyttäjä voi valita silmille miellyttävän valaistuksen ja vaihtaa nopeasti, jos näyte vaatii erilaista valonsävyä. LEDin käyttöikä on 50 000 tuntia.

Köhler-valaistus läpäisevässä valossa

Valonlähde sijaitsee mikroskoopin rungon takana pohjassa, ja valo ohjataan keräimeen peilin kautta. Kontrasti säädetään kondensaattorin iirisaukolla ja valaistun kentän laajuus keräimen kenttäaukolla.

Köhler-valaistus parantaa kuvanlaatua mahdollistamalla objektiivin maksimaalisen erotuskyvyn, tarjoamalla tasaisen valaistuksen koko näkökenttään, estämällä reunojen tummumisen ja minimoimalla kuvavirheet.

LCD-tilanäyttö

LCD-näyttö rungon alaosassa näyttää objektiivin suurennoksen, kirkkauden ja valitun värilämpötilan sekä käyttötilat kuten eco ja sleep. Näytön ja ohjausnupin avulla käyttäjä voi säätää kirkkautta, valita värilämpötilan, lukita kirkkausasetukset sekä määrittää lepotilan ja automaattisen virrankatkaisun.

Ergonominen muotoilu

Ergonomia on suunnittelun keskiössä väsymyksen vähentämiseksi ja tuottavuuden ylläpitämiseksi. Mikroskoopin päätä kääntämällä käyttäjä voi valita itselleen sopivan katselukorkeuden ja vähentää niskan ja selän rasitusta. Matalalle sijoitetut tarkennusnupit minimoivat käden rasituksen, ja lavan ohjauskahva sekä hienotarkennusnuppi ovat samassa työskentelyalueessa tarpeettoman liikkeen vähentämiseksi.

Mukana on kantokahva. Virtalähde ja johto on sijoitettu piilotetusti, mikä parantaa turvallisuutta, työpisteen järjestystä sekä helpottaa kuljetusta ja säilytystä.

Lisävarusteet

Laaja valikoima yhteensopivia lisävarusteita on saatavilla. Lisäobjektiivit ja okulaarit laajentavat suurennusvaihtoehtoja. Faasikontrasti-, heijastuvan valon valaistus-, pimeäkenttäkondensaattorit ja polarisaatiokomponentit laajentavat kontrastitekniikoita ja mahdollistavat rakenteiden havainnoinnin, joita on vaikea nähdä kirkkaassa kentässä. Digitaalikameralla voi näyttää kuvia näytöllä, tallentaa tiedostoja ja tehdä reaaliaikaisia mittauksia ohjelmistolla. Kalibrointilasit mahdollistavat tarkan mittauksen ja niitä voi käyttää skaalattujen okulaareiden tai kameran ohjelmiston kanssa.

Keskeiset ominaisuudet

• Kirkas kenttä -havainnointi läpinäkyville ja läpikuultaville näytteille läpäisevässä valossa

• Trinooppinen pää pystysuoralla kameraputkella ja korkeussäädettävä katselu 360° pyörivillä okulaariputkilla; 50/50 valonjakautuminen

• Koodattu viiden paikan revolveri automaattisella kirkkaudensäädöllä jokaiselle objektiiville

• Energiatehokas 3 W LED, jopa 50 000 tunnin käyttöikä

• Läpäisevän valon Köhler-valaistus keskityttävällä, korkeussäädettävällä kondensaattorilla ja objektiivikohtaisilla aukkomerkinnöillä

• Älykäs valaistusjärjestelmä automaattisella kirkkaudensäädöllä, himmennyslukolla, automaattisella virrankatkaisulla ja LCD-tilanäytöllä

• Lava ilman X-akselin siirtotankoa ja pitkä ohjauskahva mukavaan käyttöön

• Ergonominen runko kantokahvalla ja piilotetulla virtalähteellä ja johdolla

• Laaja yhteensopivuus lisävarusteiden kanssa

Pakkaus sisältää

• Runko sisäänrakennetulla virtalähteellä, läpäisevän valon lähde, tarkennusmekanismi, lava, kondensaattorin kiinnitys ja pyörivä objektiivirevolveri

• Abbe-kondensaattori

• Trinooppinen pää

• Plan akromaattiset äärettömyyskorjatut objektiivit, parfokaalikorkeus 60 mm:

  • 4×/0,10

  • 10×/0,25

  • 40×/0,65

  • 100×/1,25 öljy (jousitettu)

• Kaksi 10×/22 mm okulaaria pitkällä silmäetäisyydellä ja diopterisäädöllä

• Okulaarikumit

• C-mount kamera-adapteri

• Virtalähde ja virtajohto

• Pölysuoja

• Käyttöohje ja takuutodistus

Saatavilla pyynnöstä

• 10×/22 mm okulaari asteikolla

• 10×/22 mm okulaari ristikkolla

• 10×/22 mm okulaari ristiviivoilla

• Okulaariparit: 12,5×/17,5 mm, 15×/16 mm, 20×/12 mm

• Lisäobjektiivi: 20×/0,40 (parfokaalikorkeus 60 mm)

• Faasikontrastilaitepaketti (faasikontrastikondensaattori, keskityskaukoputki, faasiobjektiivit)

• Pimeäkenttäkondensaattori NA 0,7–0,9

• Pimeäkenttä-immersiokondensaattori NA 1,3–1,26

• Heijastuvan valon valaisin

• Polarisaatiolaite

• Digitaalikamera

• Kalibrointilasi

• Monitori

Tekniset tiedot

• Tuotetunnus: 83481

• Merkki: MAGUS

• Takuu: 5 vuotta

• EAN: 5905555019475

• Pakkauksen koko: 76 × 48 × 51 cm

• Toimituspaino: 17,8 kg

• Tyyppi: biologinen, valo-/optiikka

• Pään tyyppi: trinooppinen, Gemel-pää (Siedentopf, 360° pyöritys), 50/50 valonjako

• Pään kallistus: 30°

• Suurennusalue: 40×–1000×

• Lisävarusteena suurennusalue: 40×–2000×

• Okulaariputken halkaisija: 30 mm

• Okulaarit: 10×/22 mm, pitkä silmäetäisyys (saatavilla vaihtoehtoja)

• Objektiivit: plan akromaattiset, äärettömyyskorjatut; parfokaalikorkeus 60 mm (lisävarusteena 20×/0,40)

• Objektiivirevolveri: 5-paikkainen, koodattu

• Työskentelyetäisyydet: 30 mm (4×), 10,2 mm (10×), 1,5 mm (40×), 0,2 mm (100×)

• Interpupillaarietäisyys: 47–78 mm

• Lava: 235 × 150 mm; liikealue 78 / 54 mm; kaksisuuntainen mekaaninen, ei siirtotankoa

• Diopterisäätö: ±5 D kummassakin okulaarissa

• Kondensaattori: Abbe, NA 0,9, keskityttävä ja korkeussäädettävä, säädettävä aukko, dovetail-kiinnitys

• Tarkennus: koaksiaalinen karkea (lukituksella ja vastussäädöllä) ja hienotarkennus, 0,001 mm tarkkuus

• Valaistus: LED, kirkkaus säädettävissä

• Virtalähde: 100–240 V, 50/60 Hz; AC/DC-adapteri säilytetään rungon takana olevassa pistorasiassa

• Valonlähde: 3 W LED säädettävällä värilämpötilalla (3000–7000 K)

• Käyttölämpötila: +5 °C – +35 °C

• Lisäominaisuudet: automaattinen kirkkaudensäätö, eco-tila, lepotila, LCD-tilanäyttö

• Tuetut lisäosat: pimeäkenttä (kuiva tai öljy), faasikontrasti (kondensaattori ja objektiivit), polarisaatiokomponentit, heijastuvan valon valaisin

• Kohderyhmä: kokeneet käyttäjät ja ammattilaiset

• Käyttötarkoitus: laboratorio- ja lääketieteellinen

• Vakiomenetelmä: kirkas kenttä

• Mukana toimitettava suojaava lisävaruste: pölysuoja
