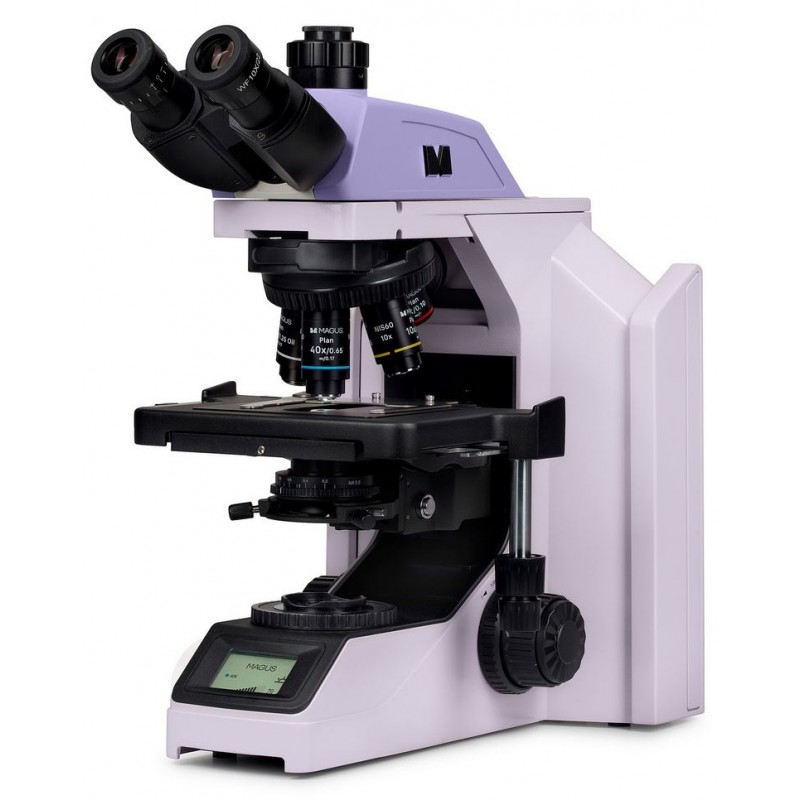

Magus Bio DH260 Biologisches Digitalmikroskop (83481)

Dies ist ein Forschungsmikroskop, das für die Beobachtung von transparenten und transluzenten biologischen Präparaten – einschließlich Ausstrichen und Schnittpräparaten – im Durchlicht nach der Hellfeldmethode entwickelt wurde. Mit optionalem Zubehör unterstützt das Mikroskop außerdem Dunkelfeld-, Phasenkontrast-, Fluoreszenz- und Polarisationsverfahren.

Ein zentrales Merkmal ist der codierte, drehbare Objektivrevolver, der beim Wechsel der Objektive für eine angenehme Helligkeit sorgt. Die intelligente Lichtsteuerung verbessert den Arbeitsablauf und den Bedienkomfort, da ständiges manuelles Nachregeln entfällt und sich der Forschende auf die Arbeit konzentrieren kann.

Mikroskopkopf

Das Mikroskop ist mit einem Trinokularkopf und unendlich korrigierter Optik ausgestattet. Die Okulartuben sind 360° drehbar, sodass die Betrachtungshöhe für eine bequeme Haltung angepasst werden kann. Eine Digitalkamera kann im Trinokulartubus montiert werden, wobei das Licht 50/50 zwischen Kamera und Okularen aufgeteilt wird.

Das Standardset enthält 10×/22 mm Okulare mit Dioptrienausgleich und großem Augenabstand, ideal für Brillenträger.

Objektivrevolver und Objektive

Der codierte, fünffach drehbare Objektivrevolver ist nach innen gerichtet, sodass der aktuelle Objektivplatz leicht erkennbar ist und der Raum über dem Objekttisch frei bleibt. Ein Steckplatz ist für ein zusätzliches Objektiv zur Erweiterung des Vergrößerungsbereichs reserviert. Die Parfokalhöhe beträgt 60 mm.

Über dem Revolver befindet sich ein spezieller Steckplatz mit Abdeckung zum Einsetzen eines Analysators bei Verwendung von Polarisationszubehör.

Angenehme Helligkeit beim Vergrößerungswechsel

Da Objektive unterschiedliche Lichtmengen durchlassen, muss die Helligkeit normalerweise bei jedem Objektivwechsel angepasst werden. Besonders beim Wechsel von hoher zu niedriger Vergrößerung kann die Helligkeit stark ansteigen, was zu Ermüdung der Augen führt.

Dieses Mikroskop verfügt über ein intelligentes Helligkeitskontrollsystem, das für jedes Objektiv automatisch die optimale Beleuchtungsstärke wählt. Dadurch werden plötzliche Helligkeitsänderungen minimiert, die Augen geschont und der Wechsel der Vergrößerung schneller und gleichmäßiger.

Fokussiermechanismus

Da das Feinfokussieren bei Routinearbeiten häufig genutzt wird, ist das Mikroskop mit einem sanften, reaktionsschnellen Fokussiersystem ausgestattet, um die Handgelenke zu entlasten. Der Feintrieb besitzt Fingerrillen für sicheren und bequemen Halt, sodass auch bei längeren Sitzungen präzise Einstellungen leicht möglich sind.

Grob- und Feintrieb sind koaxial und tief am Gehäuse angebracht, sodass die Hände auf dem Tisch ruhen können. Eine Grobtrieb-Arretierung auf der linken Seite hilft, den Fokus nach dem Präparatewechsel schnell zu stabilisieren. Die Spannung des Grobtriebs kann mit einem speziellen Ring auf der rechten Seite individuell eingestellt werden.

Objekttisch

Für bessere Ergonomie verzichtet das Tischdesign auf einen X-Achsen-Positionieranschlag. Ein riemengetriebener Mechanismus sorgt für sanfte Präparatbewegung. Der Präparatehalter ist mit zwei Schrauben befestigt und kann für manuelles Scannen leicht entfernt werden. Ein langer Tischbedienhebel ermöglicht komfortables Arbeiten mit aufliegender Hand.

Kondensor

Der Abbe-Kondensor ist höhenverstellbar und zentrierbar und wird über eine Schwalbenschwanzführung montiert. Der Kondensor-Ring steuert die Irisblende. Am Kondensorgehäuse befinden sich Blendenmarkierungen, der Ring besitzt eine Indexmarkierung. Für optimalen Kontrast wird die Indexmarkierung mit der Blendenmarkierung des verwendeten Objektivs ausgerichtet.

Beleuchtung

Der Durchlicht-Illuminator verwendet eine 3 W LED. Neben der Helligkeitsregelung kann die Farbtemperatur von 3000 bis 7000 K eingestellt werden, sodass der Nutzer eine augenfreundliche Beleuchtung wählen und bei Bedarf schnell umschalten kann. Die LED ist für 50.000 Betriebsstunden ausgelegt.

Köhler-Beleuchtung im Durchlicht

Die Lichtquelle befindet sich im Sockel auf der Rückseite des Mikroskops, das Licht wird über einen Spiegel zum Kollektor geleitet. Der Kontrast wird über die Aperturblende des Kondensors gesteuert, das beleuchtete Feld über die Feldblende des Kollektors reguliert.

Die Köhler-Beleuchtung verbessert die Bildqualität, indem sie die maximale Auflösung des Objektivs ermöglicht, für gleichmäßige Ausleuchtung im gesamten Sichtfeld sorgt, Randabschattung verhindert und Bildartefakte minimiert.

LCD-Statusanzeige

Ein LCD-Bildschirm am Sockel zeigt die Objektivvergrößerung, Helligkeit und die gewählte Farbtemperatur sowie Betriebsmodi wie Eco und Sleep an. Über Bildschirm und Drehregler kann der Nutzer Helligkeit und Farbtemperatur einstellen, die Helligkeit sperren sowie den Sleep-Modus und den Auto-Off-Timer konfigurieren.

Ergonomisches Design

Ergonomie ist ein zentrales Element des Designs, um Ermüdung zu reduzieren und die Produktivität zu erhalten. Durch Drehen des Mikroskopkopfes kann eine angenehme Betrachtungshöhe gewählt werden, um Nacken- und Rückenbelastung zu verringern. Tief positionierte Fokussierknöpfe minimieren die Belastung der Hände, und Tischbedienhebel sowie Feintrieb liegen im selben Arbeitsbereich, um unnötige Handbewegungen zu vermeiden.

Ein spezieller Tragegriff ist integriert. Netzteil und Kabel sind verdeckt untergebracht, was Sicherheit, Ordnung und Transport sowie Lagerung erleichtert.

Zubehör

Es steht eine breite Palette kompatibler Zubehörteile zur Verfügung. Optionale Objektive und Okulare erweitern die Vergrößerungsoptionen. Phasenkontrast, Auflichtbeleuchtung, Dunkelfeldkondensoren und Polarisationskomponenten ermöglichen weitere Kontrastverfahren und die Beobachtung von Strukturen, die im Hellfeld schwer erkennbar sind. Mit einer Digitalkamera können Bilder auf einem Monitor angezeigt, Dateien gespeichert und Messungen in Echtzeit per Software durchgeführt werden. Kalibrierpräparate unterstützen präzise Messungen und können mit skalierten Okularen oder Kamerasoftware verwendet werden.

Wichtige Merkmale

• Hellfeldbeobachtung transparenter und transluzenter Präparate im Durchlicht

• Trinokularkopf mit vertikalem Kameratubus und höhenverstellbarer Betrachtung über 360° drehbare Okulartuben; 50/50 Strahlenteilung

• Codierter 5-fach-Objektivrevolver mit automatischer Helligkeitsanpassung für jedes Objektiv

• Energiesparende 3 W LED mit bis zu 50.000 Stunden Lebensdauer

• Durchlicht-Köhler-Beleuchtung mit zentrierbarem, höhenverstellbarem Kondensor und Objektiv-Aperturmarkierungen

• Intelligentes Lichtsystem mit automatischer Helligkeit, Dimm-Sperre, Auto-Off-Timer und LCD-Statusanzeige

• Objekttisch ohne X-Achsen-Positionieranschlag und mit langem Bedienhebel für komfortable Bedienung

• Ergonomischer Stativ mit Tragegriff und verdecktem Netzteil und Kabel

• Breite Kompatibilität mit optionalem Zubehör

Lieferumfang

• Stativ mit integriertem Netzteil, Durchlichtquelle, Fokussiermechanismus, Objekttisch, Kondensorhalterung und Objektivrevolver

• Abbe-Kondensor

• Trinokularkopf

• Planachromatische, unendlich korrigierte Objektive, Parfokalhöhe 60 mm:

  • 4×/0,10

  • 10×/0,25

  • 40×/0,65

  • 100×/1,25 Öl (federnd gelagert)

• Zwei 10×/22 mm Okulare mit großem Augenabstand und Dioptrienausgleich

• Augenmuscheln

• C-Mount Kameraadapter

• Netzteil und Netzkabel

• Staubschutzhaube

• Bedienungsanleitung und Garantiekarte

Auf Anfrage erhältlich

• 10×/22 mm Okular mit Skala

• 10×/22 mm Okular mit Fadenkreuz

• 10×/22 mm Okular mit Kreuzfaden

• Okularpaare: 12,5×/17,5 mm, 15×/16 mm, 20×/12 mm

• Optionales Objektiv: 20×/0,40 (Parfokalhöhe 60 mm)

• Phasenkontrastsatz (Phasenkontrastkondensor, Zentrierteleskop, Phasenobjektive)

• Dunkelfeldkondensor NA 0,7–0,9

• Dunkelfeld-Immersionskondensor NA 1,3–1,26

• Auflichtbeleuchtung

• Polarisationsgerät

• Digitalkamera

• Kalibrierpräparat

• Monitor

Technische Daten

• Produkt-ID: 83481

• Marke: MAGUS

• Garantie: 5 Jahre

• EAN: 5905555019475

• Paketgröße: 76 × 48 × 51 cm

• Versandgewicht: 17,8 kg

• Typ: biologisch, Licht/optisch

• Kopfart: Trinokular, Siedentopfkopf (360° drehbar), 50/50 Lichtverteilung

• Kopfwinkel: 30°

• Vergrößerungsbereich: 40×–1000×

• Optionaler Vergrößerungsbereich: 40×–2000×

• Okulartubusdurchmesser: 30 mm

• Okulare: 10×/22 mm, großer Augenabstand (optionale Varianten verfügbar)

• Objektive: planachromatisch, unendlich korrigiert; Parfokalhöhe 60 mm (optional 20×/0,40)

• Objektivrevolver: 5-fach, codiert

• Arbeitsabstände: 30 mm (4×), 10,2 mm (10×), 1,5 mm (40×), 0,2 mm (100×)

• Augenabstand: 47–78 mm

• Objekttisch: 235 × 150 mm; Verfahrweg 78 / 54 mm; zweiachsig mechanisch, ohne Positionieranschlag

• Dioptrienausgleich: ±5 D an jedem Okular

• Kondensor: Abbe, NA 0,9, zentrierbar und höhenverstellbar, verstellbare Blende, Schwalbenschwanzführung

• Fokussierung: koaxialer Grobtrieb (mit Arretierung und Spannungseinstellung) und Feintrieb, 0,001 mm Auflösung

• Beleuchtung: LED, Helligkeit einstellbar

• Stromversorgung: 100–240 V, 50/60 Hz; AC/DC-Adapter im Sockel hinten untergebracht

• Lichtquelle: 3 W LED mit einstellbarer Farbtemperatur (3000–7000 K)

• Betriebstemperatur: +5 °C bis +35 °C

• Zusatzfunktionen: automatische Helligkeitsanpassung, Eco-Modus, Sleep-Modus, LCD-Statusanzeige

• Unterstütztes Zubehör: Dunkelfeld (trocken oder Öl), Phasenkontrast (Kondensor und Objektive), Polarisationskomponenten, Auflichtbeleuchtung

• Zielgruppe: erfahrene Anwender und Profis

• Anwendung: Labor und Medizin

• Standardmethode: Hellfeld

• Mitgeliefertes Schutz-Zubehör: Staubschutzhaube
