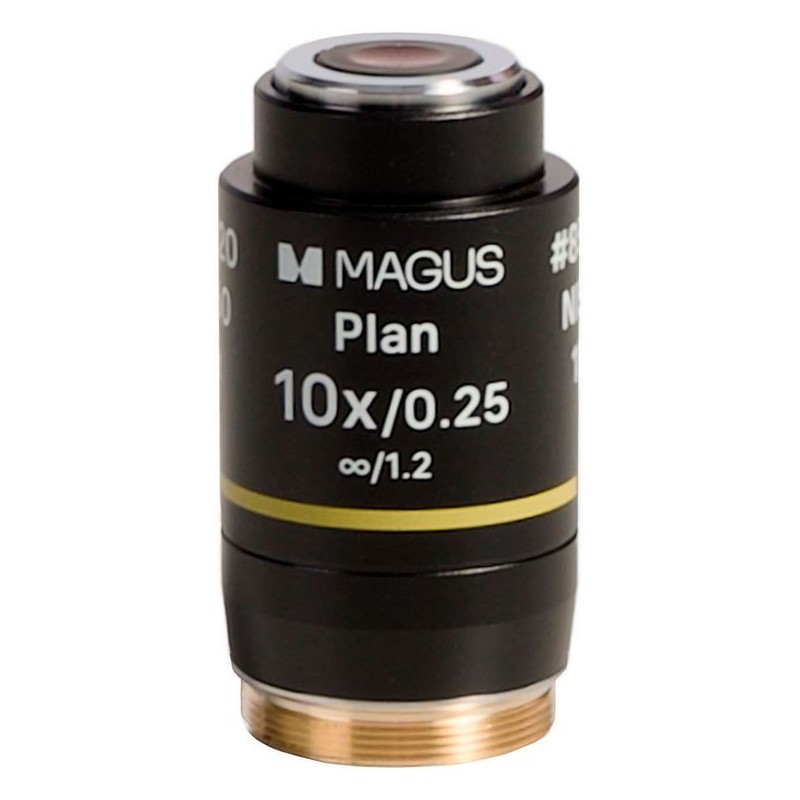

Objectif Magus 10PL60V Plan 10x/0,25 ∞/1,2 H60mm (85120)

Cet objectif est conçu pour la microscopie en champ clair. Le kit du microscope MAGUS Bio V360 comprend des objectifs à contraste de phase, qui contiennent un anneau métallique gravé sur la lentille interne. Cet anneau est nécessaire pour les observations en contraste de phase, car il introduit un décalage de phase d’un quart de longueur d’onde par rapport à la lumière restante et réduit la transmission globale de la lumière. Pour cette raison, il est recommandé d’utiliser des objectifs sans plaque de phase pour les observations standard en champ clair.

Performance optique et résolution

Un objectif 10×/0,25 offre une limite de résolution de 1,1 µm. Les aberrations chromatiques sont corrigées pour la lumière bleue et rouge, tandis que l’aberration sphérique est corrigée pour le vert. La courbure de champ est corrigée sur environ 90 % du diamètre du champ de vision.

Conception mécanique et optique

L’objectif est conçu pour être utilisé avec un système optique corrigé à l’infini et possède une distance parfocale de 60 mm. Lorsqu’il est utilisé avec un oculaire 10× avec un nombre de champ de 22 mm, le diamètre du champ de vision obtenu est de 2,2 mm. L’objectif est destiné à être utilisé avec des boîtes ayant une épaisseur de fond de 1,2 mm.

Plage de grossissement utile

Lors de l’utilisation d’un objectif 10×, la limite inférieure du grossissement utile est de 125×. En dessous de ce niveau, les détails de l’échantillon formés par l’objectif ne peuvent pas être clairement distingués. La limite supérieure du grossissement utile est de 250× ; au-delà de ce point, l’augmentation du grossissement n’apporte pas de détails supplémentaires et est considérée comme inefficace. Avec un objectif 10×/0,25, des oculaires de 12,5× à 25× sont recommandés pour exploiter pleinement la plage de grossissement utile, tandis que des oculaires 10× conviennent pour balayer l’échantillon et localiser les zones d’intérêt.

Conception plan achromatique

Les objectifs plan achromatiques produisent des images nettes à la fois au centre et sur les bords du champ, ce qui entraîne une distorsion minimale. Cette caractéristique les rend particulièrement adaptés à l’imagerie numérique et à l’utilisation avec des oculaires grand champ offrant un champ de vision de 22 mm.

Compatibilité

Compatible avec le microscope inversé biologique MAGUS Bio V360.

Caractéristiques techniques

ID du produit : 85120
Marque : MAGUS
Garantie : 2 ans
EAN : 5905555025742
Dimensions de l’emballage (L × l × H) : 3 × 5 × 3 cm
Matériau de la lentille : verre optique
Classe de l’objectif selon la correction des aberrations : plan achromatique
Grossissement : 10×
Ouverture numérique : 0,25
Distance parfocale : 60 mm
Épaisseur du fond : 1,2 mm
Longueur de tube compatible : infini
Monture à ressort : non
Immersion : non
