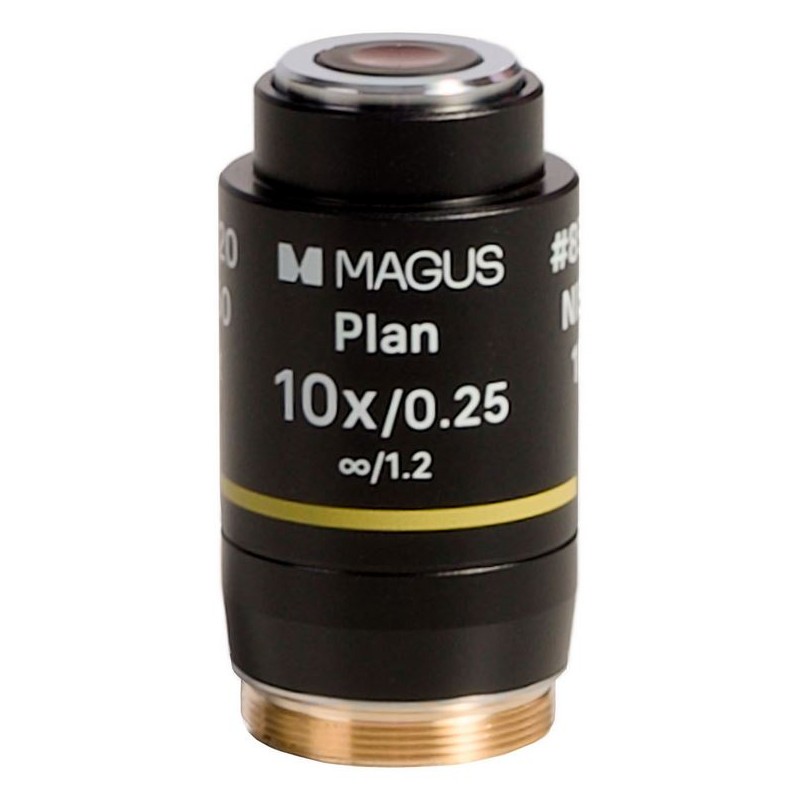

עדשה אובייקטיבית Magus 10PL60V Plan 10х/0.25 ∞/1.2 H60mm (85120)

עדשה זו מיועדת למיקרוסקופיה בשדה בהיר. ערכת המיקרוסקופ MAGUS Bio V360 כוללת עדשות פאזה, המכילות טבעת מתכת דקה המוטבעת בעדשה הפנימית. טבעת זו נדרשת לתצפיות בניגוד פאזה, שכן היא יוצרת היסט פאזה של רבע אורך גל ביחס לאור הנותר ומפחיתה את עוצמת האור הכוללת. מסיבה זו, מומלץ להשתמש בעדשות ללא לוחות פאזה לתצפיות רגילות בשדה בהיר.

ביצועים אופטיים ורזולוציה

עדשה 10×/0.25 מספקת גבול רזולוציה של 1.1 מיקרון. תיקון סטיות כרומטיות מתבצע עבור אור כחול ואדום, בעוד שסטיות ספריות מתוקנות עבור אור ירוק. עקמומיות השדה מתוקנת בכ-90% מקוטר שדה הראייה.

עיצוב מכני ואופטי

העדשה מיועדת לשימוש עם מערכת אופטית מתוקנת לאינסוף ובעלת מרחק פרפוקלי של 60 מ"מ. בשימוש עם עינית 10× עם מספר שדה 22 מ"מ, מתקבל קוטר שדה ראייה של 2.2 מ"מ. העדשה מיועדת לשימוש עם כלים בעלי עובי תחתית של 1.2 מ"מ.

טווח הגדלה שימושית

בשימוש עם עדשה 10×, הגבול התחתון של הגדלה שימושית הוא 125×. מתחת לרמה זו, פרטי הדגימה הנוצרים על ידי העדשה אינם ניתנים להבחנה ברורה. הגבול העליון של הגדלה שימושית הוא 250×; מעבר לכך, הגדלה נוספת אינה חושפת פרטים נוספים ונחשבת לבלתי יעילה. עם עדשה 10×/0.25, מומלץ להשתמש בעיניות 12.5× עד 25× למיצוי טווח ההגדלה השימושית, בעוד שעיניות 10× מתאימות לסריקת הדגימה ואיתור אזורים מעניינים.

עיצוב פלאן אכרומטי

עדשות פלאן אכרומטיות מספקות תמונה חדה הן במרכז והן בקצוות שדה הראייה, עם עיוות מינימלי. תכונה זו הופכת אותן למתאימות במיוחד לדימות דיגיטלי ולשימוש עם עיניות שדה רחב בעלות שדה ראייה של 22 מ"מ.

תאימות

תואם למיקרוסקופ הפוך ביולוגי MAGUS Bio V360.

מפרט טכני

מק"ט: 85120
מותג: MAGUS
אחריות: 2 שנים
EAN: 5905555025742
מידות האריזה (אורך × רוחב × גובה): 3 × 5 × 3 ס"מ
חומר העדשה: זכוכית אופטית
סוג העדשה לפי תיקון סטיות: פלאן אכרומטית
הגדלה: 10×
מפתח נומרי: 0.25
מרחק פרפוקלי: 60 מ"מ
עובי תחתית: 1.2 מ"מ
אורך צינור תואם: אינסוף
מסגרת קפיצית: לא
אימרסיה: לא
