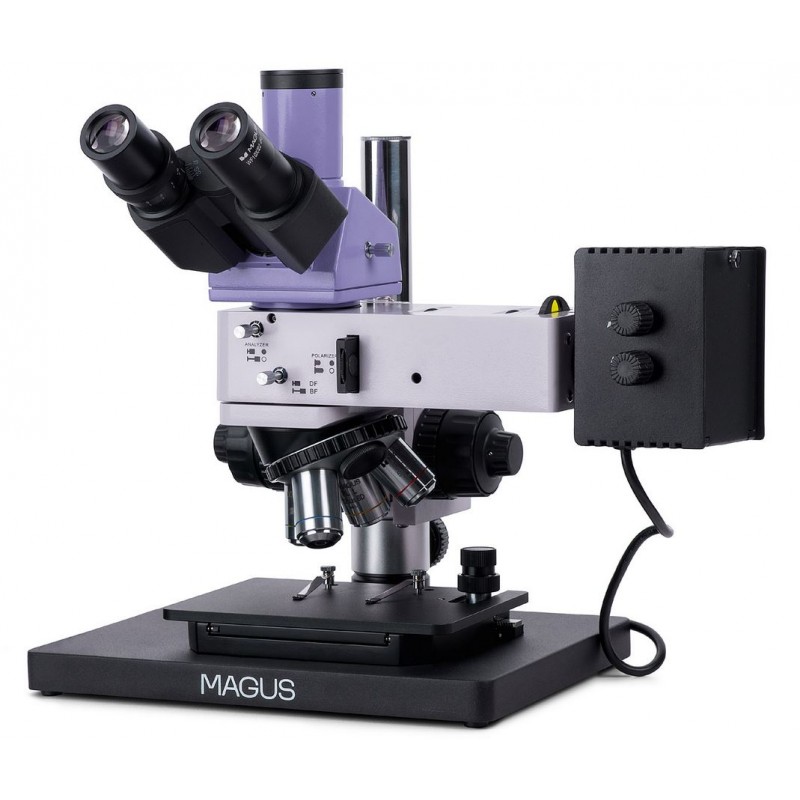

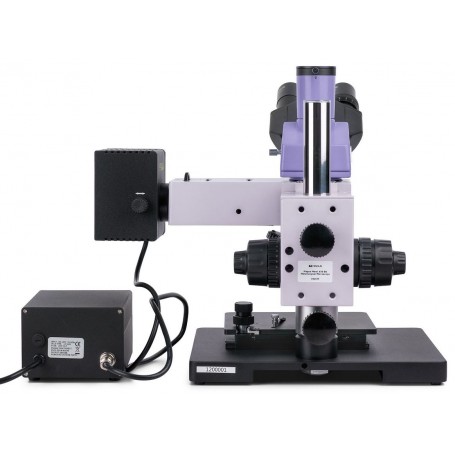

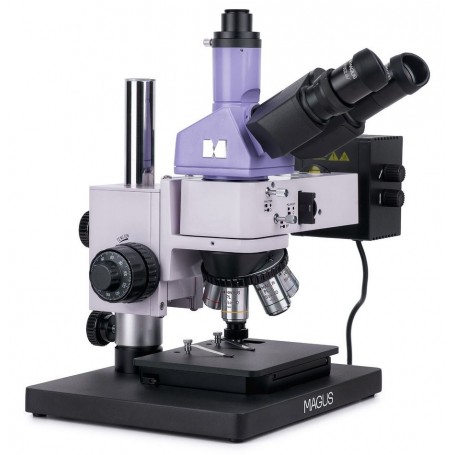

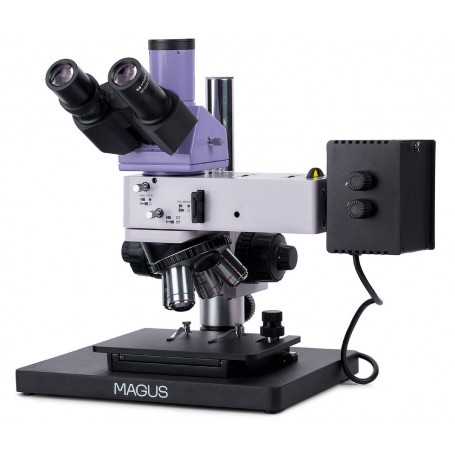

מיקרוסקופ מטלורגי Magus Metal 630 BD (82899)

מיקרוסקופ מטלורגי MAGUS Metal 630 BD מיועד למיקרוסקופיה בשדה בהיר, שדה אפל ופולאריזציה באמצעות אור מוחזר. מערכת תאורה עוצמתית של 50 ואט הלוגן מספקת תמונות באיכות גבוהה עם כל עדשה ובכל טכניקות המיקרוסקופיה הנתמכות. המיקרוסקופ מיועד לבקרת איכות, ניתוח מיקרוסטרוקטורה של מתכות ומוליכים למחצה ולחקר דגימות אטומות. הוא נמצא בשימוש נרחב בסביבות ייצור תעשייתיות, מעבדות מחקר וחוגים באוניברסיטאות.

מערכת אופטית

למיקרוסקופ ראש טרינוקולרי עם צינור ייעודי להתקנת מצלמה דיגיטלית (לא כלולה). בורר נתיב אור מפנה את האור לעינית או ליציאת המצלמה. הראש הטרינוקולרי מוטה בזווית של 30° לנוחות צפייה בעבודה ממושכת. טבעת כיוון דיופטר ממוקמת על צינור העינית השמאלי להתאמה אישית של הראייה.

הצריח הסובב מתאים לעדשות המסופקות ומשאיר חריץ פנוי אחד להתקנת עדשה נוספת במידת הצורך. כל העדשות הסטנדרטיות הן אינפיניטי פלאן אכרומטיות, מספקות מרחק עבודה ארוך ומותאמות למיקרוסקופיה בשדה בהיר ואפל עם אור מוחזר.

מערכת תאורה

לתצפית יעילה בשדה אפל, המיקרוסקופ מצויד במקור אור הלוגן 50 ואט מוגבר. מערכת התאורה לאור מוחזר כוללת דיאפרגמות שדה ופתח, מתקן שדה אפל, סט פילטרים צבעוניים, אנלייזר מובנה ופולארייזר נשלף. ניתן למרכז הן את הדיאפרגמות והן את מקור האור, ותאורת Köhler ניתנת לכיוון מדויק להשגת ניגודיות ואחידות מיטביות בתמונה.

שולחן ומנגנון מיקוד

המעמד והמנגנון למיקוד מאפשרים בדיקת דגימות כמעט בכל גודל וגובה. למרות גמישות זו, המיקרוסקופ שומר על עיצוב קומפקטי, המתאים להתקנה על משטחים בגובה מרבי של 40 ס"מ.

המיקוד מתבצע באמצעות כפתורי מיקוד גס ועדין קואקסיאליים משני צידי גוף המיקרוסקופ. המערכת מאפשרת מיקוד חלק ומדויק, ומתח המיקוד הגס ניתן לכיוון בהתאם להעדפת המשתמש ומשקל הדגימה.

אביזרים והרחבות

מגוון אביזרים אופציונליים זמינים להרחבת יכולות ה-MAGUS Metal 630 BD. אלה כוללים עיניות נוספות, עדשות מרחק עבודה ארוך לשדה בהיר ואפל, לוחות כיול ומצלמות דיגיטליות, להתאמה אישית ליישומי בדיקה או מחקר ייעודיים.

תכונות עיקריות

• מתאים לבדיקה של דגימות אטומות בכל גודל וגובה

• ראש טרינוקולרי עם צינור התקנת מצלמה ופיצול קרן 100/0 או 0/100

• תצפית באור מוחזר באמצעות שדה בהיר, שדה אפל ופולאריזציה

• מקור אור הלוגן 50 ואט, מותאם למיקרוסקופיה בשדה אפל

• דיאפרגמות שדה ופתח לתאורת Köhler, פילטרים צבעוניים ומרכזים לדיאפרגמות ולמקור האור

• עיצוב מעמד קומפקטי לשימוש במעבדות עם מקום מוגבל

• מבחר רחב של אביזרים אופציונליים

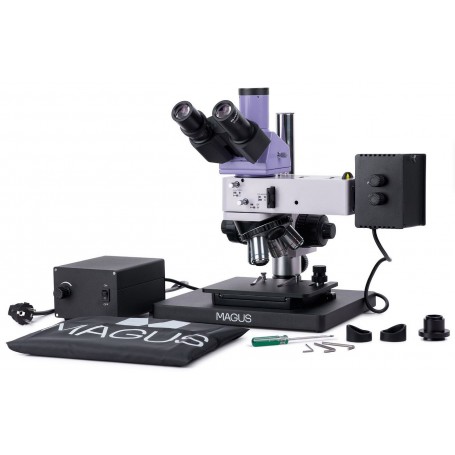

תכולת הערכה

• מעמד עם מנגנון מיקוד, שולחן וצריח סובב

• מאיר לאור מוחזר עם בית מנורה

• ראש טרינוקולרי

• עדשות אינפיניטי פלאן אכרומטיות:

  • PL L5×/0.12 BD, WD 9.7 מ"מ

  • PL L10×/0.25 BD, WD 9.3 מ"מ

  • PL L20×/0.40 BD, WD 7.2 מ"מ

  • PL L50×/0.70 BD, WD 2.5 מ"מ

• שתי עיניות 10×/22 מ"מ עם מרחק עין ארוך

• מתאם C-mount 1×

• מפתח אלן

• בסיס עם כניסת חשמל

• כבל חשמל

• כבל חשמל למאיר לאור מוחזר

• כיסוי אבק

• מדריך למשתמש וכרטיס אחריות

זמין לפי דרישה

• עינית 10×/22 מ"מ עם סולם

• זוגות עיניות: 12.5×/14 מ"מ, 15×/15 מ"מ, 20×/12 מ"מ, 25×/9 מ"מ

• עדשות אופציונליות:

  • PL L40×/0.60 BD, WD 3.0 מ"מ

  • PL L60×/0.70 BD, WD 1.9 מ"מ

  • PL L80×/0.80 BD, WD 0.8 מ"מ

  • PL L100×/0.85 BD (יבשה), WD 0.4 מ"מ

• מצלמה דיגיטלית

• לוח כיול

מפרט טכני

• מספר מוצר: 82899

• מותג: MAGUS

• אחריות: 5 שנים

• EAN: 5905555018355

• גודל אריזה: 39 × 37 × 73 ס"מ

• משקל משלוח: 19.5 ק"ג

• סוג: אור/אופטי, מטלורגי

• ראש מיקרוסקופ: טרינוקולרי, Siedentopf

• זווית הטיית ראש: 30°

• טווח הגדלה סטנדרטי: 50×–500×

• טווח הגדלה אופציונלי: עד 2500×

• קוטר צינור עינית: 30 מ"מ

• מרחק בין אישונים: 48–75 מ"מ

• גודל שולחן: 185 × 140 מ"מ

• תנועת שולחן: 35 / 30 מ"מ

• סוג שולחן: מכני דו-צירי; גודל בסיס 300 × 240 מ"מ

• כיוון דיופטר: ±5 על צינור העינית השמאלי

• מערכת מיקוד: גס (עם כיוון מתח) ועדין קואקסיאלי, רזולוציה 0.002 מ"מ

• תאורה: הלוגן, עוצמה מתכווננת

• מתח הזנה: 220 ± 22 וולט, 50 הרץ

• מקור אור: 12 וולט / 50 ואט

• פילטרים: ירוק, כחול, צהוב, מט

• טווח טמפרטורת עבודה: +5°C עד +35°C

• תכונות נוספות: אנלייזר מובנה, פולארייזר נשלף, מתקן שדה אפל

• משתמשים מיועדים: משתמשים מנוסים ואנשי מקצוע

• יישום: בדיקה וניתוח מטלורגי

• שיטות תצפית: שדה בהיר, שדה אפל, פולאריזציה

• אביזר מגן מסופק: כיסוי אבק
