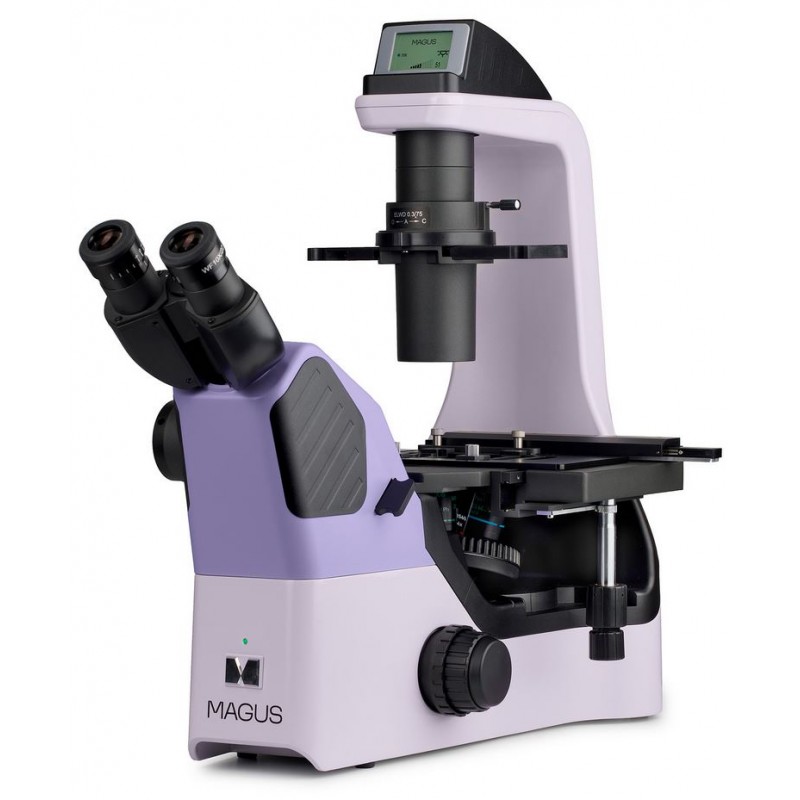

מיקרוסקופ הפוך ביולוגי Magus Bio V360 (83483)

מיקרוסקופ הפוך ברמת מחקר זה מיועד לחקר משקעים נוזליים, מושבות תאים, תאים חיים, תרביות רקמה ודגימות נוספות צבועות או לא צבועות המונחות בכלי זכוכית מעבדתיים. התצורה האופטית ההפוכה מאפשרת שימוש בצלחות פטרי, פלטות רב-באריות, מבחנות, בקבוקי גלילה ובקבוקים בגובה עד 75 מ"מ עם עובי תחתית של 1.2 מ"מ, תוך שימוש בעדשות אובייקטיב המיועדות במיוחד לכלי זכוכית מסוג זה.

כאשר הקונדנסר מוסר, המיקרוסקופ מאפשר תצפית על תרביות תאים בצלחות פטרי או בקבוקים גליליים בגובה עד 187 מ"מ. התצפית מתבצעת באור עובר באמצעות טכניקות שדה בהיר, קונטרסט פאזה וקונטרסט אמבוס. עם רכיבים אופציונליים, ניתן להחיל גם קונטרסט מודולציה של הופמן. המיקרוסקופ נמצא בשימוש נרחב במחקר רפואי, פרמקולוגי, ביולוגי ווירולוגי, והתצורה המתקדמת מתאימה גם ליישומי הפריה חוץ גופית (IVF).

ראש המיקרוסקופ

המיקרוסקופ מצויד בראש בינוקולרי עם אופטיקה מתוקנת לאינסוף. מצלמה דיגיטלית מותקנת באמצעות יציאת צד בראש המיקרוסקופ. ניתן לבחור פיצול אלומת האור בין 100/0 ל-0/100, כך שכל האור יופנה לעיניות או למצלמה. קיים חריץ ייעודי עם פקק להתקנת סליידר קונטרסט אמבוס.

צריח אובייקטיבים מסתובב

צריח מסתובב מקודד מתאים לחמישה אובייקטיבים. חריץ אחד נשאר פנוי, ומאפשר התקנת אובייקטיב נוסף להרחבת טווח ההגדלה.

אובייקטיבים

המיקרוסקופ עושה שימוש באובייקטיבים פלאן אכרומטיים מתוקנים לאינסוף עם מרחק עבודה ארוך, המותאמים לכלים עם עובי תחתית של 1.2 מ"מ. מרחק הפארפוקל הוא 60 מ"מ.
האובייקטיב 4× מיועד לתצפית בשדה בהיר. האובייקטיבים 10×, 20× ו-40× הם אובייקטיבי פאזה הכוללים טבעת פאזה במישור האישון היוצא. אובייקטיבים אלה מיועדים בעיקר למיקרוסקופיית קונטרסט פאזה, אך מתאימים גם לטכניקות שדה בהיר וקונטרסט אמבוס.

שמירה על בהירות נוחה בעת שינוי הגדלה

אובייקטיבים בהגדלות שונות מעבירים כמויות שונות של אור, ולכן יש להתאים את הבהירות בכל פעם שמשנים הגדלה. מעבר מהגדלה גבוהה לנמוכה עלול לגרום לעלייה פתאומית בבהירות ולגרום לעייפות עיניים.

מיקרוסקופ זה מצויד במערכת בקרה חכמה לבהירות. המערכת זוכרת את רמת הבהירות שנבחרה לכל אובייקטיב ומשחזרת אוטומטית את הבהירות הנכונה כאשר מסובבים את הצריח. תכונה זו מקצרת את זמן ההתאמה, משפרת את נוחות המשתמש, ומועילה במיוחד בעבודה הדורשת שינויים תכופים בהגדלה.

מנגנון פוקוס

גלגלות פוקוס גס ועדין קואקסיאליות ממוקמות נמוך בגוף המיקרוסקופ, ומאפשרות לחוקר להניח את ידיו בנוחות על השולחן במהלך העבודה. טבעת כיוון מתח בצד ימין מאפשרת למשתמש להגדיר את רמת ההתנגדות המועדפת לתנועת הפוקוס הגס.

שולחן

למיקרוסקופ שולחן מכני קבוע. מנגנון ייעודי מזיז את כלי הזכוכית בצורה חלקה בשני כיוונים ניצבים, ומבטיח בדיקה מדויקת ללא החמצת אזורים בדגימה. ידית שליטה ארוכה לשולחן מאפשרת תפעול נוח כאשר היד מונחת על השולחן. מחזיק כלים אוניברסלי כלול כסטנדרט.

קונדנסר

לקונדנסר מפתח נומרי של 0.3 ומרחק עבודה של 75 מ"מ. חריץ בקונדנסר מקבל סליידר קונטרסט פאזה או סליידר קונטרסט אמבוס עם דיאפרגמת מגזר.

סליידר קונטרסט פאזה כולל שלושה פתחים: אחד עם תוספת פאזה עבור אובייקטיבים 10×, 20× ו-40×, ושני פתחים לתצפית בשדה בהיר. יישור בין טבעת הפאזה לאובייקטיב מתבצע באמצעות טלסקופ יישור.

סליידר קונטרסט אמבוס כולל גם הוא שלושה פתחים. קונטרסט אמבוס מושג על ידי הכנסת דיאפרגמת המגזר לנתיב האופטי ומיקום הסליידר בהתאם לאובייקטיב הפעיל. כאשר פילטר ירוק (ND6) ממוקם בחריץ דיאפרגמת המגזר, מופחתים הילות צבע בשולי הדגימה. שאר הפתחים מיועדים לשדה בהיר: אחד עבור אובייקטיב 4× ואחד משותף לאובייקטיבים 10×, 20× ו-40×.

הארה

ההארה מתבצעת באמצעות מקור אור LED בעוצמה של 3 ואט, המספק בהירות מספקת לכל הטכניקות והאובייקטיבים הנתמכים. טמפרטורת הצבע נשארת קבועה בעת שינוי הבהירות, ול-LED אורך חיים של עד 50,000 שעות.

תצוגת מצב LCD

מסך LCD הממוקם בבסיס המיקרוסקופ מציג את הגדלת האובייקטיב הנוכחית, בהירות מקור האור ומצבי פעולה כגון חיסכון באנרגיה (eco) ושינה (sleep). באמצעות התצוגה וגלגלות הבקרה, המשתמש יכול לכוון בהירות, לנעול את הגדרות הבהירות, ולהגדיר את טיימר הכיבוי האוטומטי ומצב שינה.

עיצוב ארגונומי

העיצוב הארגונומי ממזער עייפות ותומך בפרודוקטיביות במהלך מחקר ממושך. ראש המיקרוסקופ ממוקם בזווית צפייה נוחה להפחתת עומס על הצוואר והגב. שולחן נמוך וקומפקטי מאפשר טיפול קל בכלי זכוכית, בעוד ידית שליטה ארוכה לשולחן מאפשרת תפעול ללא הרמת היד מהשולחן. גלגלות פוקוס נמוכות ומנגנון פוקוס חלק מאפשרים כיוון מדויק וללא מאמץ.

אביזרים

מגוון רחב של אביזרים זמין עבור מיקרוסקופ זה. עיניות נוספות מרחיבות את טווח ההגדלה ומאפשרות למצות את הפוטנציאל של אובייקטיבים בשימוש תדיר. מערכת קונטרסט מודולציה של הופמן מרחיבה את טכניקות הקונטרסט, מאפשרת צפייה במבנים שאינם נראים בשדה בהיר ומאפשרת חקר תהליכים דינמיים בזמן אמת.

מצלמה דיגיטלית יכולה להציג תמונות על גבי מסך, לשמור קבצים ולאפשר מדידה בזמן אמת באמצעות תוכנה. סליידר כיול תומך במדידה מדויקת וניתן לשימוש עם עיניות מדורגות או תוכנת מצלמה. מחזיקי כלים והתקני שולחן מאפשרים קיבוע בטוח של כלים בצורות וגדלים שונים.

תכונות עיקריות

• מחקר דגימות צבועות ולא צבועות בכלי זכוכית מעבדתיים, כולל צלחות פטרי, פלטות ובקבוקים בגובה עד 187 מ"מ

• טכניקות מיקרוסקופיה: שדה בהיר, קונטרסט פאזה וקונטרסט אמבוס, עם אפשרות לקונטרסט מודולציה של הופמן

• צריח אובייקטיבים מקודד עם התאמת בהירות אוטומטית לכל אובייקטיב

• ראש בינוקולרי עם יציאת מצלמה צדדית ופיצול אלומה 100/0 או 0/100

• תאורת LED חסכונית 3 ואט באור עובר עם אורך חיים של עד 50,000 שעות

• קונדנסר עם חריץ לסליידר; סליידר קונטרסט פאזה כלול עם טבעות פאזה ממורכזות

• מערכת תאורה חכמה עם שליטה אוטומטית בבהירות, נעילת עמעום, טיימר כיבוי אוטומטי ותצוגת LCD

• שולחן מכני עם תנועה X–Y של כלי זכוכית, מחזיק כלים אוניברסלי וידית שליטה ארוכה לנוחות

הערכה כוללת

• בסיס עם ספק כוח מובנה, מקור אור עובר, מערכת פוקוס, שולחן, תושבת קונדנסר וצריח אובייקטיבים

• קונדנסר עם חריץ לסליידר

• ראש מיקרוסקופ בינוקולרי עם צינור צדדי

• אובייקטיבים פלאן אכרומטיים מתוקנים לאינסוף:

  • 4×/0.10, WD 30 מ"מ

  • 10×/0.25 פאזה, WD 10.2 מ"מ

  • 20×/0.40 פאזה, WD 12 מ"מ

  • 40×/0.60 פאזה, WD 2.2 מ"מ

• שתי עיניות 10×/22 מ"מ עם מרחק עין ארוך וכיוון דיופטר

• גביעי עיניים

• טלסקופ יישור

• סליידר קונטרסט פאזה עם טבעות פאזה ממורכזות

• מערכת קונטרסט אמבוס

• פילטר ירוק

• מחזיק כלים אוניברסלי

• מתאם מצלמה C-mount

• כבל חשמל AC

• כיסוי אבק

• מדריך למשתמש וכרטיס אחריות

זמין לפי דרישה

• עיניות 15×/16 מ"מ (זוג)

• עיניות 20×/12 מ"מ (זוג)

• מערכת קונטרסט מודולציה של הופמן

• מצלמה דיגיטלית

• סליידר כיול

• מסך

מפרט טכני

• מק"ט: 83483

• מותג: MAGUS

• אחריות: 5 שנים

• גודל אריזה: 56 × 65 × 67 ס"מ

• משקל משלוח: 24.4 ק"ג

• סוג: ביולוגי, אור/אופטי

• ראש מיקרוסקופ: בינוקולרי, Siedentopf, עם צינור צדדי

• זווית הטיית הראש: 45°

• טווח הגדלה סטנדרטי: 40×–400×

• טווח הגדלה אופציונלי: עד 800×

• קוטר צינור עינית: 30 מ"מ

• אובייקטיבים: פלאן אכרומטיים מתוקנים לאינסוף, מרחק פארפוקל 60 מ"מ

• צריח אובייקטיבים: 5 מצבים, מקודד

• גודל שולחן: 250 × 170 מ"מ

• תנועת שולחן: 80 / 128 מ"מ

• קונדנסר: NA 0.3, מרחק עבודה 75 מ"מ, עם חריץ לסליידר ופתח מתכוונן

• מערכת פוקוס: פוקוס גס ועדין קואקסיאלי, רזולוציית פוקוס עדין 0.002 מ"מ

• הארה: LED, בהירות מתכווננת

• ספק כוח: 100–240 V, 50/60 הרץ

• טווח טמפרטורת עבודה: +10°C עד +35°C

• תכונות נוספות: שליטה אוטומטית בבהירות, מצבי חיסכון ושינה, תצוגת LCD

• משתמשים מיועדים: משתמשים מנוסים ואנשי מקצוע

• יישום: מחקר מעבדתי ורפואי

• שיטות תצפית: שדה בהיר, קונטרסט פאזה, קונטרסט אמבוס

• אביזר מגן מסופק: כיסוי אבק
