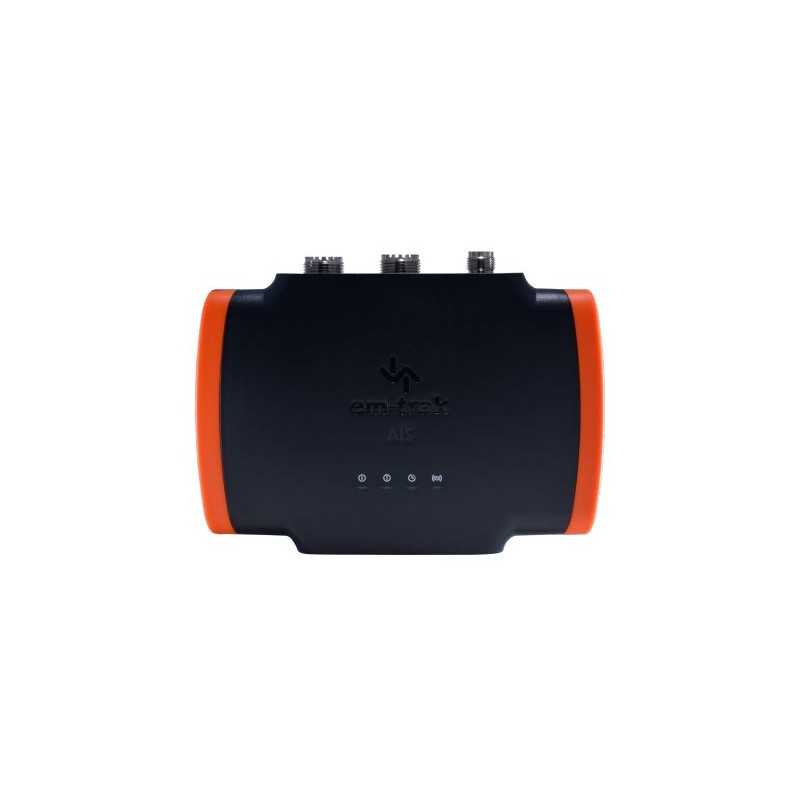

em-trak B953 (s VHF razdjelnikom) klasa B 5W AIS primopredajnik

B953 je primopredajnik AIS klase B velike snage odašiljanja (5W SOTDMA) koji je mali, lagan, ali pruža najbolje performanse AIS prijema i odašiljanja tako da vidite više AIS informacija i ciljeva na maksimalnom dometu – sve se postiže uz najmanje Potrošnja energije.

B953 ima integrirani VHF antenski razdjelnik koji omogućuje primopredajniku da dijeli vašu postojeću VHF antenu bez gubitka performansi. Uz ugrađenu inteligentnu povezanost, integrirani GPS prijemnik i antenu sljedeće generacije i jedinstveni FLEXI-FIT sustav nosača, sigurna i sigurna instalacija je jednostavna.

Značajke:

• Certificirani AIS klase B – 5W SOTDMA
• Integrirani VHF antenski razdjelnik visokih performansi bez gubitka
• Globalna certifikacija – USCG / FCC / Kanada / Europa
• FLEXI-FIT™ sustav nosača za jednostavnu, praktičnu i sigurnu instalaciju
• Integrirani GPS prijemnik i antena visokih performansi (po izboru vanjska antena)
• Otporan na vodu, prskanje pod pritiskom i vlagu – IPx6 & IPx7
• Zaštićen od vibracija, udaraca i ekstremnih temperatura
• Mala i lagana
• Ultra niska potrošnja energije – najbolje u klasi
• Zajamčena povezanost i interoperabilnost s bilo kojom aplikacijom, ploterom, pametnim telefonom, tabletom ili računalom
• NMEA0183 i NMEA2000
• Automatizirano praćenje zdravlja i performansi
• Funkcija tihog načina rada (isključenje prijenosa).
• Poboljšani RF ekran za zaštitu od elektromagnetskih smetnji
• Ugrađena zaštita od prenapona

FIZIČKE I OKOLIŠNE SPECIFIKACIJE

Veličina (V x Š x D) 150 x 115 x 45 mm

Težina 415g

Radna temperatura -25°C do +55°C

Temperatura skladištenja -25°C do +70°C

Zaštita od ulaska IPx6 i IPx7

ELEKTRIČNE SPECIFIKACIJE

Napon napajanja 12V ili 24V DC

Raspon napona napajanja 9,6V - 31,2V DC

Prosječna struja (na 12V) 245mA

Vršna struja 2,5A

Prosječna potrošnja energije (na 12V) 2,9W

Galvanska izolacija samo NMEA 0183 ulazi, NMEA 2000, VHF antenski priključak

KONEKTORI

VHF antena SO-239

VHF radio SO-239

GNSS TNC

Power/NMEA 0183/tihi način rada 12-smjerni kružni multipol

NMEA 2000 5-smjerni Micro-C konektor

USB USB Micro-B

PODATKOVNA SUČELJA

NMEA 0183 2 x dvosmjerna porta

NMEA 2000 NMEA 2000 Ed 3.101, LEN=1

USB PC virtualni com port za NMEA 0183 podatke

USKLAĐENOST STANDARDA

AIS standardi IEC 62287-2 Ed. 2 ITU-R M.1371.5

Standardi sigurnosti proizvoda EN60950-1 2006 +A11:2009 +A1:2010 +A12:2011 +A2:2013 EN62311:2008

Standardi zaštite okoliša IEC 60945 Ed. 4

Standardi serijskog podatkovnog sučelja IEC 61162-1 Ed 5.0 IEC 61162-2 Ed 1.0

NMEA 2000 NMEA 2000 Ed 3.101

GNSS standardi izvedbe IEC 61108-1 Ed 2.0 IEC 61108-02 Ed 1.0

GNSS

Podržani sustavi GPS, GLONASS, BeiDou, Galileo (dva u bilo kojoj kombinaciji, tri uključujući GPS, Galileo)

Kanali 72

Unutarnja/vanjska antena Unutarnja ili dodatna vanjska antena

Vrijeme za prvi popravak od hladnog starta 26s

VHF primopredajnik

VDL pristupna shema SOTDMA

Radna frekvencija 156,025MHz - 162,025MHz

Širina pojasa kanala 25 kHz

Prijemnici/odašiljači 2 x prijemnik, 1 x odašiljač

Osjetljivost AIS prijemnika (20% PER) -111dBm

Snaga AIS odašiljača 5W (+37dBm)

KORISNIČKO SUČELJE

Indikatori Snaga, vremensko ograničenje prijenosa, pogreška, tihi način rada
