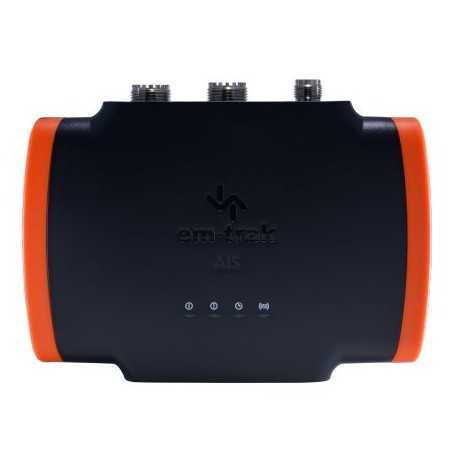

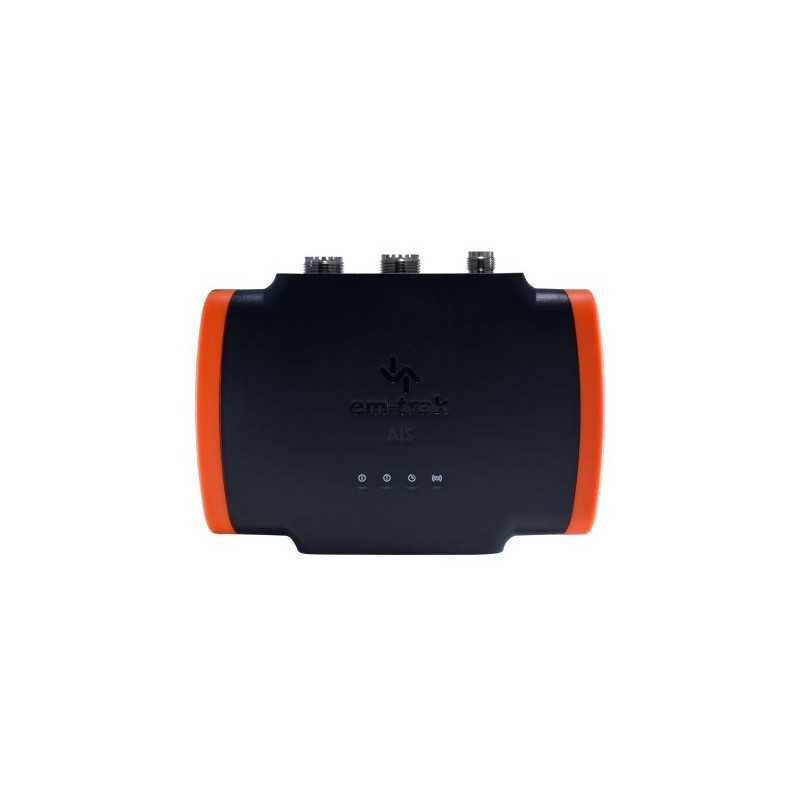

em-trak B953 (med VHF-splitter) Klass B 5W AIS-transceiver

B953 är en hög sändningseffekt (5W SOTDMA) AIS Klass B-transceiver som är liten, lätt, men ändå levererar den allra bästa AIS-mottagnings- och sändningsprestanda så att du ser mer AIS-information och mål på maximal räckvidd – allt uppnås med minsta möjliga Energiförbrukning.

B953 har en inbyggd VHF-antennsplitter som gör det möjligt för transceivern att dela din befintliga VHF-antenn utan att prestanda försämras. Med inbyggd intelligent anslutning, integrerad nästa generations GPS-mottagare och antenn och ett unikt FLEXI-FIT-fästesystem är säker och säker installation enkel.

Funktioner :

• Certifierad AIS klass B – 5W SOTDMA
• Integrerad högpresterande nollförlust VHF-antennsplitter
• Global certifiering – USCG / FCC / Kanada / Europa
• FLEXI-FIT™ fästsystem för enkel, bekväm och säker installation
• Integrerad högpresterande GPS-mottagare och antenn (extern antenn tillval)
• Vatten-, tryckspray- och fuktsäker – IPx6 & IPx7
• Skyddad från vibrationer, stötar och extrema temperaturer
• Liten och lätt
• Ultralåg strömförbrukning – bäst i klassen
• Garanterad anslutning och interoperabilitet med valfri app, kartplotter, smart telefon, surfplatta eller PC
• NMEA0183 och NMEA2000
• Automatiserad hälso- och prestationsövervakning
• Tyst läge (sändning av) funktion
• Förbättrad RF-skärmning för att skydda mot elektromagnetiska störningar
• Inbyggt överspänningsskydd

FYSISK OCH MILJÖ SPECIFIKATION

Storlek (H x B x D) 150 x 115 x 45mm

Vikt 415g

Drifttemperatur -25°C till +55°C

Förvaringstemperatur -25°C till +70°C

Inträngningsskydd IPx6 och IPx7

ELEKTRISK SPECIFIKATION

Matningsspänning 12V eller 24V DC

Matningsspänningsområde 9,6V - 31,2V DC

Medelström (vid 12V) 245mA

Toppström 2,5A

Genomsnittlig strömförbrukning (vid 12V) 2,9W

Galvanisk isolering Endast NMEA 0183-ingångar, NMEA 2000, VHF-antennport

KONTAKTER

VHF-antenn SO-239

VHF-radio SO-239

GNSS TNC

Ström/NMEA 0183/tyst läge 12-vägs cirkulär multipol

NMEA 2000 5-vägs Micro-C-kontakt

USB USB Micro-B

DATAGRÄNSSNITT

NMEA 0183 2 x dubbelriktade portar

NMEA 2000 NMEA 2000 Ed 3.101, LEN=1

USB PC virtuell com-port för NMEA 0183-data

UPPFYLLNING AV STANDARDER

AIS-standarder IEC 62287-2 Ed. 2 ITU-R M.1371.5

Produktsäkerhetsstandarder EN60950-1 2006 +A11:2009 +A1:2010 +A12:2011 +A2:2013 EN62311:2008

Miljöstandarder IEC 60945 Ed. 4

Seriella datagränssnittsstandarder IEC 61162-1 Ed 5.0 IEC 61162-2 Ed 1.0

NMEA 2000 NMEA 2000 Ed 3.101

GNSS-prestandastandarder IEC 61108-1 Ed 2.0 IEC 61108-02 Ed 1.0

GNSS

System som stöds GPS, GLONASS, BeiDou, Galileo (två av valfri kombination, tre inklusive GPS, Galileo)

Kanaler 72

Intern/extern antenn Intern eller extern antenn som tillval

Dags att först fixa från kallstart 26s

VHF-SÄNDARE

VDL-åtkomstschema SOTDMA

Driftsfrekvens 156,025MHz - 162,025MHz

Kanalbandbredd 25kHz

Mottagare/sändare 2 x mottagare, 1 x sändare

AIS-mottagarens känslighet (20% PER) -111dBm

AIS-sändareffekt 5W (+37dBm)

ANVÄNDARGRÄNSSNITT

Indikatorer Ström, timeout för sändning, fel, tyst läge
