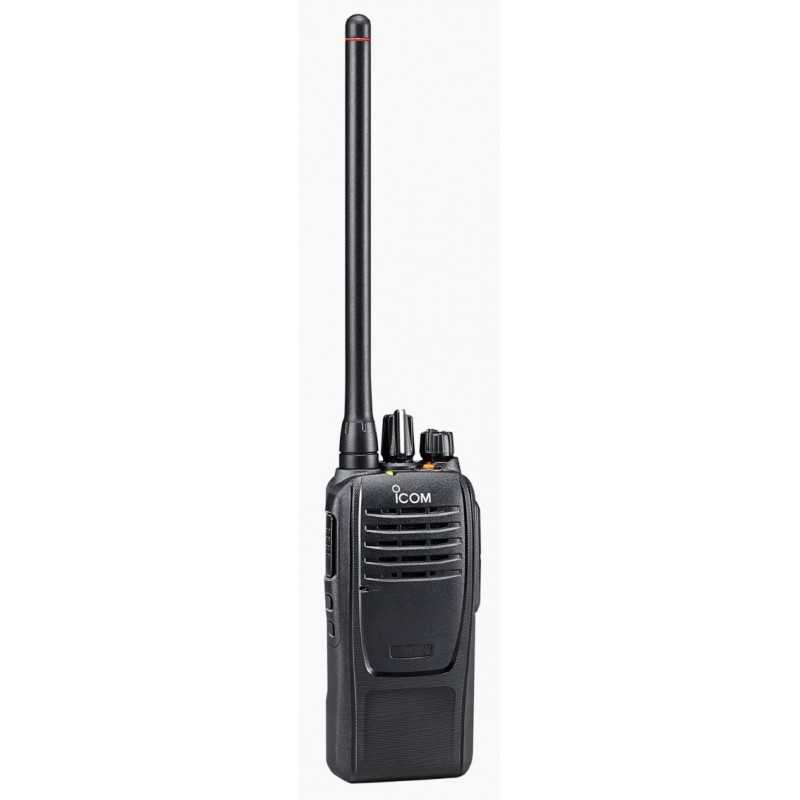

Icom IC-F1100DS VHF kézi IDAS rádió

• Az Icom egyedi nagy teljesítményű hangszórója 1500 mW teljesítményű hanghoz
• Opcionális 1500 mW-os hangszóró-mikrofon, HM-222HLWP* (* A sorozatszám címkéjén "U" jelzésű adó-vevőhöz.)
• Kompakt, vízálló, tartós kialakítás (IP67/55/54 és MIL-STD-810-G)
• Több üzemmód* (*Az elérhető protokoll a verziótól függően eltérő.)
• Analóg FM
• NXDN™ /dPMR™ hagyományos
• NXDN™ Type-D egyhelyi csatorna
• Az éteren keresztüli álnév (OAA) funkció Programozás nélkül megjeleníti a hívó nevét (csak IC-F1100DT/DS és IC-F2100DT/DS)
• Az AquaQuake™ funkció megtisztítja a víz behatolását, amely behatolhat az egység hangszórórácsába
• Mozgás/helyhez kötött érzékelés, Man Down és Lone Worker funkciók
• Akár 18 órás működési idő a mellékelt akkumulátorral (BP-280)
• IDAS™ Hagyományos és D-típusú egyhelyes trönkrendszer

Műszaki adatok

Tábornok

Frekvencia lefedettség* (*Verziótól függően változik) 136–174 MHz (NXDN/dPMR)

Csatornák száma 128 csatorna/ 8 zóna

Kibocsátás típusa* (* az OnVertion -tól függően) 11K0F3E, 4K00F1E, 4K00F1D (USA) 16K0F3E, 14K0F3E, 11K0F3E, 8K50F3E, 4K00F1E, 4K00F1D (EXP) 16K0F3E, 14K0F3E, 8K50F3E, 4K00F1E, 4K00F1D (Exp)

Tápellátási igény 7,5V DC névleges

Áramelvezetés (kb.) Tx 1,3 A, Rx 520 mA / 110 mA (Max. hang (belső SP)/készenléti állapot)

Antenna impedancia 50Ω

Működési hőmérséklet tartomány (rádió specifikáció) –30°C és +60°C között; –22°F és +140°F között (rádióspecifikáció) (USA/EXP) –25°C és +55°C között (rádióspecifikáció) (EUR)

Méretek (Szé × Ma × Mé; A vetületeket nem tartalmazza) IC-F1100DS/D, IC-F2100DS/Mé: 52,2 × 111,8 × 29,4 mm; 2,1 × 4,4 × 1,2 hüvelyk (BP-280-zal) IC-F1100DT, IC-F2100DT: 52,2 × 111,8 × 34,1 mm; 2,1 × 4,4 × 1,3 hüvelyk (BP-280-zal)

Súly (kb.) IC-F1100D, IC-F2100D: 258 g, 9,1 uncia (BP-280 és MB-133 esetén) IC-F1100DS, IC-F2100DS: 266 g, 9,4 uncia (BP-280 és BP-130 esetén) ) IC-F1100DT, IC-F2100DT: 277 g, 9,8 uncia (BP-280 és MB-133 készülékkel)

Adó

Kimeneti teljesítmény (Hi, L2, L1) 5 W, 2 W, 1 W

Maximális frekvenciaeltérés ± 5,0 kHz (25 kHz), ±4,0 kHz (20 kHz), ±2,5 kHz (12,5 kHz)

Hamis kibocsátás: minimum 70 dB (USA/EXP) 0,25 μW (≤ 1 GHz), 1,0 μW (> 1 GHz) (EUR/EXP)

Frekvenciastabilitás ±2,0 ppm

Hang harmonikus torzítás 0,8% tip. (25 kHz), 0,9% tipikus (20 kHz), 1,0% tipikus (12,5 kHz) (AF-nél 1 kHz 40% eltérés)

FM zúgás és zaj (CCITT szűrő nélkül) 46 dB tip. (25 kHz) (EXP), 44 dB tip. (12,5 kHz) (USA/EXP)

Maradék modulációk (CCITT szűrővel) 51 dB tipikus (25 kHz), 49 dB tipikus (20 kHz), 45 dB tipikus (12,5 kHz) (EUR/EXP)

FSK hiba maximum 5%.

Külső mikrofon csatlakozó 3 vezetékes 2,5 (d) mm (1/10 hüvelyk)/2,2 kΩ

Vevő

Érzékenység Analóg (12 dB SINAD mellett) 0,24 μV tipikus, Analóg (20 dB SINAD mellett) –5 dBμV tip. emf (25/20 kHz), –2 dBμV tip. emf (12,5 kHz) Digitális (5% BER-nél) –9 dBμV tipikus emf (0,18 μV tipikus)

Szomszédos csatorna szelektivitás 77 dB tip. (25 kHz), 75 dB tip. (20 kHz), 67 dB tip. (12,5 kHz), 59 dB tip. (digitális)

Hamis válasz elutasítása 80 dB jellemző

Intermoduláció visszautasítás Digitális 71 dB típus. (USA/EXP), 74 dBμV emf typ. (EUR/EXP) Analóg 76 dB típus. (25 kHz, EXP), 75 dB tip. (12,5 kHz, USA/EXP), 69 dB tip. (EUR/EXP)

Zümmögés és zaj (CCITT szűrővel) 48 dB tip. (25 kHz, EXP), 43 dB tip. (12,5 kHz, USA/EXP) (CCITT szűrő nélkül) 51 dB tip. (25 kHz), 49 dB tip. (20 kHz), 46 dB tip. (12,5 kHz) (EUR/EXP)

AF kimeneti teljesítmény (5%-os torzítás mellett 8Ω terhelés) Belső SP 1500 mW tipikus, Külső SP 450 mW tipikus (egyvégű) 1500 mW tipikus (BTL, HM-222HLWP csatlakoztatva)

Külső hangszóró csatlakozója 2-eres 3,5 (d) mm (1⁄8 hüvelyk)/8 Ω
