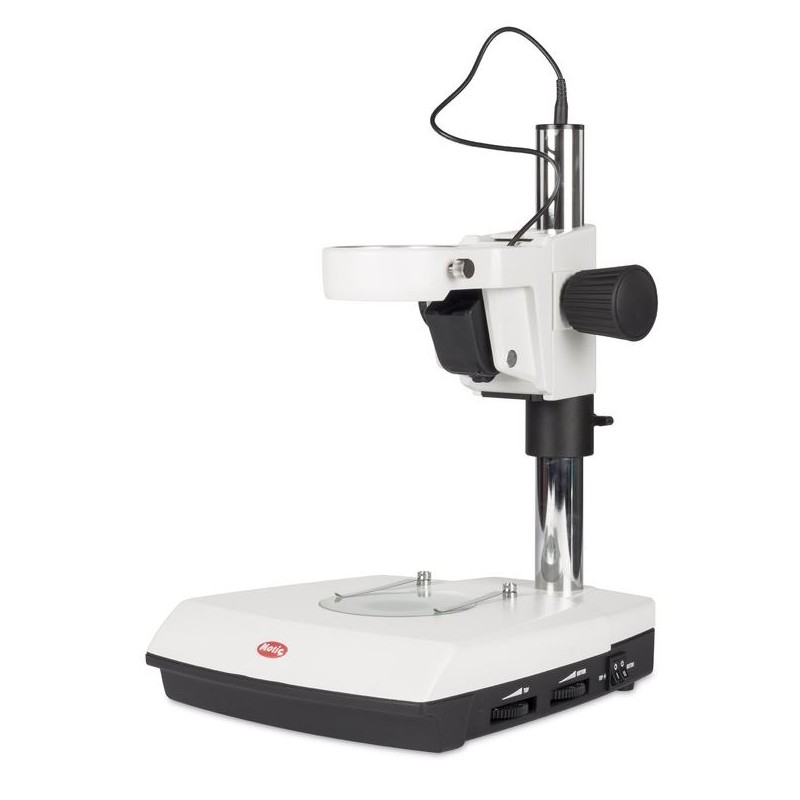

Supporto a palo Motic con supporto per testa, LED incidente-trasmesso (46654)

Questo supporto per asta è progettato per applicazioni avanzate di microscopia, offrendo opzioni di illuminazione sia trasmessa che incidente. È compatibile con la serie SMZ-171 e presenta una costruzione robusta adatta per ambienti di laboratorio e industriali. Il supporto include un supporto per la testa, un riflettore inclinabile per l'illuminazione obliqua e supporta l'adattamento di una guida di luce flessibile. Sia l'illuminazione incidente che quella trasmessa utilizzano potenti LED da 3W con controllo dell'intensità, e il supporto fornisce anche un ingresso per luce fredda per una maggiore flessibilità di illuminazione. Il pacchetto include piastre di scena in vetro nero/bianco e smerigliato, oltre a una copertura antipolvere.

Caratteristiche Principali

• Diametro dell'asta: 32 mm

• Altezza dell'asta: 232 mm

• Dimensioni della base: 303 x 239 mm

• Illuminazione trasmessa: LED da 3W con riflettore inclinabile per illuminazione obliqua e intensità regolabile

• Opzione per adattare una guida di luce flessibile (guida di luce incidente non inclusa)

• Supporto per la testa con illuminazione incidente: LED da 3W con controllo dell'intensità

• Ingresso per luce fredda per opzioni di illuminazione extra

• Alimentazione: 100-240V (certificato CE)

• Include piastre di scena in vetro nero/bianco e smerigliato, e copertura antipolvere

Panoramica della Serie SMZ-171

Il microscopio Stereo Zoom SMZ-171 è un'aggiunta avanzata alla consolidata serie SMZ Stereo di Motic, caratterizzato da ottiche migliorate, materiali compatibili con ESD e illuminazione LED ottimizzata. È ideale per applicazioni di routine e di ricerca nei campi della biologia, medicina e scienza dei materiali. Il sistema ottico Greenough assicura immagini chiare e prive di distorsioni con un ampio intervallo di zoom 6.7:1. Il microscopio è altamente adattabile, con una varietà di accessori e supporti, e può essere facilmente aggiornato per la documentazione digitale con le fotocamere Moticam.

Specifiche Generali

• Sistema Ottico Greenough

• Ottiche acromatiche con trattamento anti-fungo

• Tubo di osservazione binoculare o trinoculare a campo largo, inclinato a 45° (distribuzione della luce 0:100 nel tubo destro/trinotubo in posizione foto)

• Oculari a campo largo con alto punto oculare, WF 10X/23 con regolazione diottrica (+/- 5 dpt)

• Distanza interpupillare: 48-75 mm

• Rapporto di zoom: 6.7:1 con 5 fermate a scatto

• Ingrandimento standard: 7.5X-50X

• Distanza di lavoro: 110 mm

Intervallo di Zoom

Il rapporto di zoom 6.7:1 fornisce un intervallo di ingrandimento standard da 7.5x a 50x. Il sistema ottico parfocale mantiene la messa a fuoco durante l'intero intervallo di zoom. Obiettivi ausiliari e oculari possono estendere l'ingrandimento totale da 2.25X fino a 200X.

Obiettivi Ausiliari

Una distanza di lavoro standard di 110 mm consente una facile manipolazione del campione a qualsiasi ingrandimento. Il diametro massimo del campo al minimo zoom con oculari 10X è di 30.7 mm.

Oculari

Gli oculari a campo largo 10x/23 mm sono comodi per tutti gli utenti, inclusi quelli che indossano occhiali, e dispongono di regolazioni diottriche individuali (+/- 5 dpt). Sono disponibili ingrandimenti e reticoli aggiuntivi.

Imaging 3-D

Il sistema ottico Greenough fornisce percorsi ottici completamente separati, risultando in immagini 3D di alta qualità e prive di distorsioni. Il sistema raggiunge una potenza risolutiva massima di 460 lp/mm con un obiettivo ausiliario 2x.

Distanza di Lavoro

La distanza di lavoro standard è di 110 mm e può essere estesa fino a 301 mm con obiettivi ausiliari. Per un ingrandimento totale più elevato, combinare obiettivi inferiori a 1X con oculari ad alto ingrandimento (fino a 20x).

Teste Ottiche

Disponibili in versioni binoculari o trinoculari con un angolo di visione di 45°, oculari 10X e un obiettivo incorporato 1X. La distanza interpupillare è regolabile da 48 mm a 75 mm. Una testa binoculare a 60° è disponibile per esigenze specializzate. Tutte le ottiche sono trattate anti-fungo per l'uso in ambienti umidi.

Configurazione Modulare

Il SMZ-171 è compatibile con una varietà di supporti, inclusi supporti a palo classici (diametro 32 mm), supporti a braccio e supporti a braccio industriali per campioni più grandi.

Illuminazione

È disponibile un'ampia gamma di opzioni di illuminazione, tra cui luci ad anello per immagini senza ombre e sorgenti di luce fredda con guide luminose per una visualizzazione dettagliata delle superfici.

Documentazione Digitale

Il SMZ-171 può essere abbinato a fotocamere digitali Moticam e software per creare una postazione completa di documentazione e analisi. La versione trinoculare supporta diversi adattatori per fotocamere per varie dimensioni di chip.

Accessori

• Piattaforma scorrevole rotabile a 360° per il movimento multidirezionale del campione

• Piattaforma x/y attaccabile con un'escursione di 76 x 54 mm per movimenti precisi

• Polarizzatore e analizzatore per l'analisi della birifrangenza

• Inserto per campo scuro con diaframma a iride per un'apertura di illuminazione regolabile

Specifiche Tecniche

Ottica
Illuminazione: Luce incidente e luce trasmessa
Tipo di lampada: LED

Meccanica
Piattaforma del campione: Piastra di supporto

Generale
Colore: Grigio/nero
Compatibile con la serie: SMZ-171

Campo di Applicazione
Industria: Sì
Università: Sì
