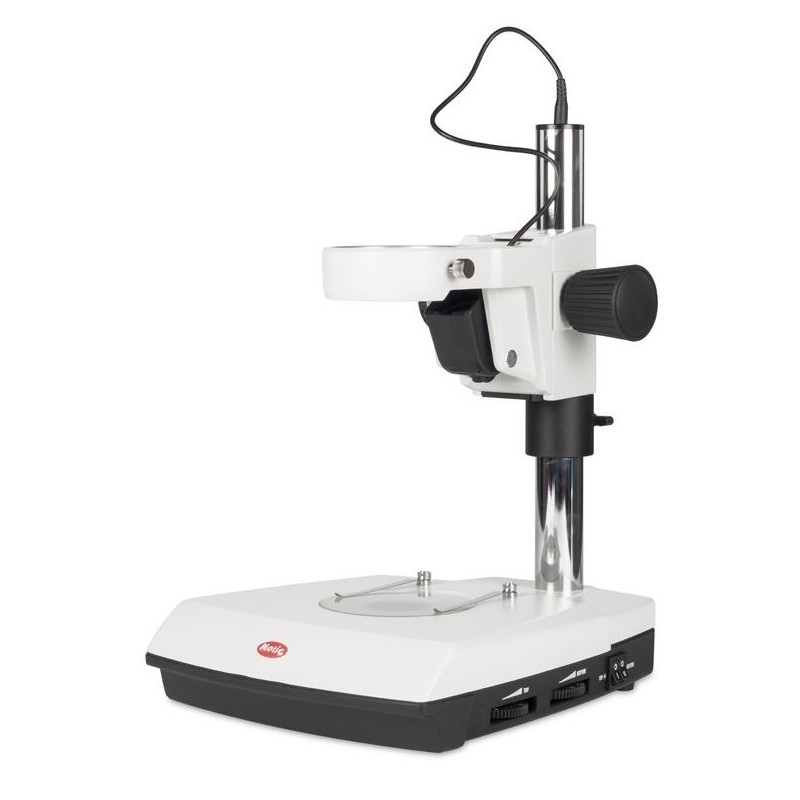

Motic Polestandaard met hoofdhouder, gereflecteerd-doorgelaten-LED (46654)

Deze polestand is ontworpen voor geavanceerde microscopietoepassingen en biedt zowel doorgelaten als invallende verlichtingsopties. Het is compatibel met de SMZ-171 serie en heeft een robuuste constructie die geschikt is voor laboratorium- en industriële omgevingen. De stand bevat een kophouder, een kantelbare reflector voor schuine verlichting en ondersteunt de aanpassing van een flexibele lichtgeleider. Zowel invallende als doorgelaten verlichting gebruiken krachtige 3W LED's met intensiteitsregeling, en de stand biedt ook een koude lichtinvoer voor extra verlichtingsflexibiliteit. Het pakket bevat zwart/witte en matglazen tafelplaten, evenals een stofhoes.

Belangrijkste Kenmerken

• Polen diameter: 32 mm

• Polen hoogte: 232 mm

• Basisgrootte: 303 x 239 mm

• Doorgelaten verlichting: 3W LED met kantelbare reflector voor schuine verlichting en verstelbare intensiteit

• Mogelijkheid om een flexibele lichtgeleider aan te passen (invallende lichtgeleider niet inbegrepen)

• Kophouder met invallende verlichting: 3W LED met intensiteitsregeling

• Koude lichtinvoer voor extra verlichtingsopties

• Voeding: 100-240V (CE-gecertificeerd)

• Inclusief zwart/witte en matglazen tafelplaten, en stofhoes

Overzicht van de SMZ-171 Serie

De SMZ-171 Stereo Zoom microscoop is een geavanceerde toevoeging aan Motic's gevestigde SMZ Stereo serie, met verbeterde optiek, ESD-compatibele materialen en geoptimaliseerde LED-verlichting. Het is ideaal voor zowel routinematige als onderzoeksapplicaties in biologische, medische en materiaalkundige velden. Het Greenough optische systeem zorgt voor heldere, vervormingsvrije beelden met een brede 6.7:1 zoomverhouding. De microscoop is zeer aanpasbaar, met een verscheidenheid aan accessoires en standaarden, en kan eenvoudig worden geüpgraded voor digitale documentatie met Moticam-camera's.

Algemene Specificaties

• Greenough Optisch Systeem

• Achromatische optiek met schimmelwerende behandeling

• Breedveld binoculair of trinoculair observatiebuis, 45° gekanteld (lichtverdeling 0:100 rechter oculair/trinotube in fotopositie)

• Breedveld hoge oogpunt oculairs, WF 10X/23 met dioptrie-aanpassing (+/- 5 dpt)

• Interpupillaire afstand: 48-75 mm

• Zoomverhouding: 6.7:1 met 5 klikstops

• Standaard vergroting: 7.5X-50X

• Werkafstand: 110 mm

Zoom Bereik

De 6.7:1 zoomverhouding biedt een standaard vergrotingsbereik van 7.5x tot 50x. Het parfocale optische systeem behoudt de focus gedurende het gehele zoombereik. Hulpobjectieven en oculairs kunnen de totale vergroting uitbreiden van 2.25X tot 200X.

Hulpobjectieven

Een standaard werkafstand van 110 mm maakt eenvoudige monster manipulatie mogelijk bij elke vergroting. Maximale veld diameter bij laagste zoom met 10X oculairs is 30.7 mm.

Oculairs

Breedveld 10x/23 mm oculairs zijn comfortabel voor alle gebruikers, inclusief brildragers, en hebben individuele dioptrie-aanpassingen (+/- 5 dpt). Extra vergrotingen en reticules zijn beschikbaar.

3-D Beeldvorming

Het Greenough optische systeem biedt volledig gescheiden optische paden, resulterend in hoogwaardige, vervormingsvrije 3D-beelden. Het systeem bereikt een maximale oplossingsvermogen van 460 lp/mm met een 2x hulpobjectief.

Werkafstand

De standaard werkafstand is 110 mm en kan worden verlengd tot 301 mm met hulpobjectieven. Voor hogere totale vergroting, combineer objectieven minder dan 1X met hoge vergroting oculairs (tot 20x).

Optische Koppen

Verkrijgbaar in binoculaire of trinoculaire versies met een kijkhoek van 45°, 10X oculairs en een ingebouwd 1X objectief. Interpupillaire afstand is verstelbaar van 48 mm tot 75 mm. Een 60° binoculaire kop is beschikbaar voor gespecialiseerde behoeften. Alle optiek is schimmelwerend behandeld voor gebruik in vochtige omgevingen.

Modulaire Configuratie

De SMZ-171 is compatibel met een verscheidenheid aan standaarden, waaronder klassieke polestandaarden (32 mm diameter), armstandaarden en industriële boomstandaarden voor grotere monsters.

Verlichting

Er is een breed scala aan verlichtingsopties beschikbaar, waaronder ringlampen voor schaduwvrije beeldvorming en koude lichtbronnen met lichtgeleiders voor gedetailleerde oppervlaktevisualisatie.

Digitale Documentatie

De SMZ-171 kan worden gekoppeld aan Moticam digitale camera's en software om een complete documentatie- en analysewerkstation te creëren. De trinoculaire versie ondersteunt verschillende camera-adapters voor verschillende chipformaten.

Accessoires

• 360° roteerbaar glijdend platform voor multidirectionele monsterbeweging

• Bevestigbaar x/y-platform met 76 x 54 mm bewegingsbereik voor precieze beweging

• Polarisator en analysator voor dubbelbrekingsanalyse

• Donkerveldinzetstuk met irisdiafragma voor verstelbare verlichtingsopening

Technische Specificaties

Optiek
Verlichting: Invallicht en doorgelaten licht
Lamptype: LED

Mechanica
Monsterplatform: Platformplaat

Algemeen
Kleur: Grijs/zwart
Compatibel met serie: SMZ-171

Toepassingsgebied
Industrie: Ja
Universiteit: Ja
