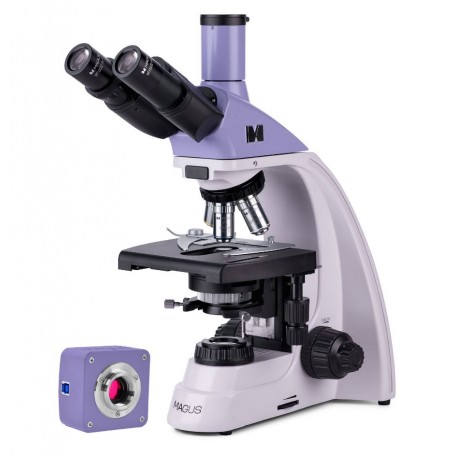

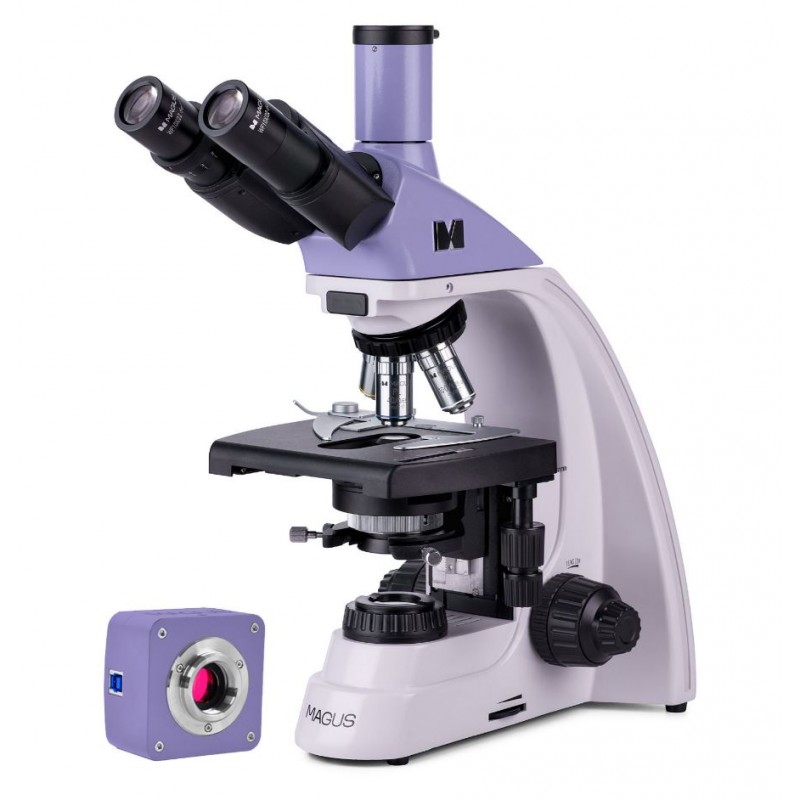

MAGUS Bio D250TL 生物デジタル顕微鏡

MAGUS Bio D230TL 生物顕微鏡は、診断センターや研究センターだけでなく、衛生管理研究所でも不可欠なツールです。この顕微鏡は三眼ヘッドと透過光源（LED）を備えており、半透明および透明なサンプルの観察に適しています。基本構成では明視野法で観察します。追加のアクセサリを使用すると、暗視野、偏光、位相コントラストなどの顕微鏡技術を利用して、さらなる研究を行うことができます。

デジタルカメラ

MAGUS CDF50 デジタル カメラは、明視野顕微鏡法用に設計されています。低ノイズレベルと高い光感度を実現します。このカメラには 2.1MP センサーが搭載されており、40 倍、60 倍、100 倍の対物レンズで観察すると、リアルなフル HD 画像 (1920x1080px) が得られます。ビデオは最大解像度 96fps で記録されます。フレーム間の移行は滑らかで、柔らかく微妙です。サンプルの動きを遅延なくリアルタイムに表示します。カメラを使用すると、動くオブジェクトの操作が簡単になり、教室でのデモンストレーションに適しています。カメラにはUSB3.0インターフェースが搭載されています。データ転送速度はUSB2.0カメラの10倍です。高速カメラは、専門的な研究室、研究、または大学の研修に推奨されます。

光学

観察鏡筒は360°回転するので、観察者の身長に合わせて接眼レンズを調整できます。左側チューブの視度設定を調整することが可能です。デジタルカメラを取り付けるための垂直チューブがあります（別売り）。

この顕微鏡は無限遠色消し対物レンズを使用しており、5 つの対物レンズを同時にノーズピースに取り付けることができます。追加の目標を追加するために 1 つのスロットが空いています。対物レンズを備えた回転ノーズピースは内部に向けられており、ユーザーは光路に挿入された対物レンズを見ることができます。顕微鏡の倍率範囲は 40 ～ 1000 倍ですが、追加の接眼レンズを使用すると上限は 1500、1600、または 2000 倍まで高めることができます。

イルミネーション

LED電球のおかげで、照度を調整しても色温度は変わりません。 LED電球は3W、寿命は50,000時間で、AC電源で駆動します。

アッベコンデンサーには、暗視野または位相スライダー用のスロットがあります。スライダーを使用すると、顕微鏡技術の切り替えがはるかに速くなります。この顕微鏡には、ケーラー照明を設定するための視野絞りも装備されています。コンデンサーは高さ調整可能で、中央に配置することができます。

ステージとフォーカス機構

試料の動きはスムーズかつ正確です。機械的アタッチメントは、必要に応じてステージから取り外すことができます (手動スキャンなど)。さらに、位置決めラックのないステージの方が作業が容易です。

焦点調節ノブは同軸で顕微鏡の両側に配置されているため、ユーザーはテーブル上に自由に手を置くことができます。細かいフォーカスノブと粗いフォーカスノブがあります。機構はスムーズに動作するため、それ以上の労力は必要ありません。粗フォーカステンション調整ノブと粗フォーカスロックノブがあります。

アクセサリー

オプションのアクセサリにより、特定の用途に応じて MAGUS Bio D230TL 顕微鏡の機能が拡張されます。これらには、接眼レンズ、対物レンズ、暗視野および位相コントラスト コンデンサー、偏光デバイス、デジタル カメラ、キャリブレーション スライドなどが含まれます。

顕微鏡の主な特徴:

• カメラ用垂直チューブ付き三眼ヘッド、360°回転、左チューブの視度調整
• 5 対物レンズ用リボルバー、無限無彩色対物レンズ
• 透過光観察、光源 – 3W LEDで長寿命
• 同軸粗微動フォーカスノブ、粗動フォーカステンション調整ノブ、粗動フォーカスロックノブ
• 位相または暗視野スライダー用のスロットを備えたコンデンサー
• 追加のアクセサリを取り付けるオプション

カメラの主な特徴:

• 40倍、60倍、100倍の対物レンズを備えた明視野および暗視野顕微鏡用。高倍率での暗視野顕微鏡観察用に、1/30秒の8935mV光感度を備えた大型ピクセルカメラ
• カメラの解像度は 1920x1080px で、フル HD モニターに画像を表示するのに最適です。
• 96fps により、動いている物体を観察し、ビデオを録画し、ぎくしゃくしたり遅延することなくサンプルを移動したりすることができます。
• SONY Exmor バックライト付きカラー CMOS センサーは、暗い場所でも低ノイズ レベルと高い光感度を実現します。より鮮明で明るく、色彩豊かな画像が得られます。
• 高速でスムーズなデータ転送を実現するUSB3.0インターフェース
• 写真、ビデオ録画、編集、外部表示機能、直線および角度測定を備えたソフトウェア

キットには以下が含まれます:

• MAGUS CDF50 デジタル カメラ (デジタル カメラ、USB ケーブル、ドライバーとソフトウェアが入ったインストール CD、ユーザー マニュアル、保証書)
• 電源入力、透過光源、焦点調整機構、ステージ、コンデンサー、レボルバを備えたベース
• 三眼ヘッド
• 無限遠無彩色対物レンズ: 4x/0.1
• 無限遠無彩色対物レンズ: 10x/0.25
• 無限アクロマート対物レンズ: 40x/0.65 (スプリング式)
• 無限アクロマート対物レンズ: 100x/1.25 (スプリング式)
• 接眼レンズ 10x/18mm、ロングアイレリーフ付き（2個）
• アイカップ(2個)
• フィルター(4枚)
• Cマウントカメラアダプター
• イマージョンオイルのボトル
• 六角レンチ
• AC電源コード
• ダストカバー
• ユーザーマニュアルと保証書

仕様

製品ID 83010

ブランド MAGUS

保証5

EAN 5905555018065

パッケージサイズ (長さx幅x高さ) 43.1x27.1x63

出荷重量 11.1

顕微鏡仕様

タイプ 生物学的、光/光学、デジタル

ヘッド三眼鏡

ノズル ジェメルヘッド（ジーデントップフ、360°回転）

ヘッド傾斜角30°

倍率、× 40 ～ 1000 基本構成 (*オプション: 40 ～ 1200/1250/1500/1600/2000/2500)

接眼レンズ管径、mm 30

接眼レンズ 10х/22mm、アイレリーフ: 10mm (*オプション: 10x/22mm スケール付き、12.5x/14; 15x/15; 20x/12; 25x/9)

対物レンズ無限計画無彩色: 4x/0.1; 10x/0.25; 40xs/0.65; 100xs/1.25 (オイル);同焦点距離: 45mm (*オプション: 20x/0.4; 60хs/0.80)

5つの対物レンズ用回転レボルバー

作動距離、mm 21 (4x); 5 (10x); 0.66 (40xs); 0.36 (100xs); 8.8 (20倍); 0.465 (60xs)

瞳孔間距離、mm 48 — 75

ステージ、mm 180x150

ステージ移動範囲、mm 75/50

ステージは2軸メカニカルステージを備え、位置決めラックは不要です

接眼レンズ視度調整、視度±5（左鏡筒上）

コンデンサー アッベコンデンサー、NA 1.25、中心調整可能、高さ調整可能、調整可能な開口絞り、暗視野スライダーと位相コントラスト スライダー用のスロット、ダブテール マウント

絞り調整可能な開口絞り、調整可能な虹彩フィールド絞り

フォーカス同軸、粗動フォーカス（21mm、39.8mm/円、ロックノブ、テンション調整ノブ付）、微動フォーカス（0.002mm）

イルミネーションLED

明るさ調整あり

電源 220±22V、50Hz、ACネットワーク

光源種類 3W LED

ライトフィルターはい

動作温度範囲、°C 5...+35

追加の機器を接続する機能 位相コントラストデバイス (コンデンサーと対物レンズ)、暗視野コンデンサー (ドライまたはオイル)、偏光デバイス (偏光子と検光子)

ユーザーレベルの経験豊富なユーザー、専門家

組み立て・設置難易度が複雑

応用実験室/医療

照明位置下部

研究方法 明視野

ポーチ/ケース/バッグインセットダストカバー

重量、kg 8

寸法、mm 200x436x400

カメラの仕様

センサー SONY Exmor CMOS

カラー/モノクロカラー

メガピクセル 2.1

最大解像度、pix 1920x1080

センサーサイズ 1/1.2インチ (11.14x6.26mm)

ピクセルサイズ、μm 5.8x5.8

光感度 8935mV（1/30秒）

信号/ノイズ比 0.6mV (1/30 秒)

露光時間 0.014ms ～ 15s

ビデオ録画はい

フレームレート、解像度 96@1920x1080 での fps

設置場所 三眼鏡筒、接眼レンズ代わりの接眼筒

画像形式 *.jpg、*.bmp、*.png、*.tif

ビデオ形式出力: *.wmv、*.avi、*.h264 (Windows 8 以降)、*h265 (Windows 10 以降)

スペクトル範囲、nm 380 ～ 650 (内蔵 IR フィルター)

シャッター方式 ERS（電子ローリングシャッター）

ホワイトバランスマニュアル、オート

露出制御マニュアル、オート

ソフトウェア機能の画像サイズ、明るさ、露光時間

ソフトウェア MAGUS View

出力 USB 3.0、5Gb/秒

システム要件 Windows 8/10/11 (32 ビットおよび 64 ビット)、Mac OS X、Linux、最大 2.8 GHz Intel Core 2 以上、最小 2GB RAM、USB3.0 ポート、CD-ROM、17 インチ以上のディスプレイ

ボディ CNC アルミニウム合金

カメラの電源 DC、5V、コンピュータの USB ポートから。ペルチェ素子用の12V、3Aアダプター

カメラの動作温度範囲、°С -10...+50

動作湿度範囲、% 30 — 80
