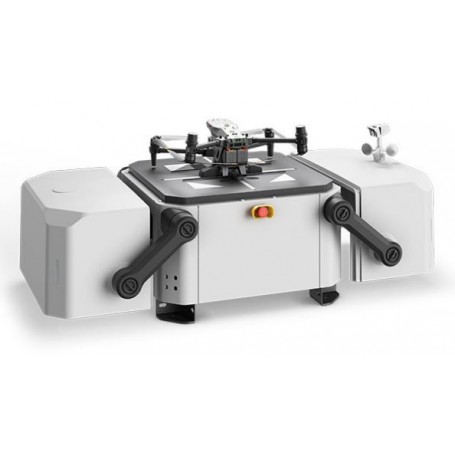

DJI 독

DJI 도크는 견고하고 안정적이며 낮이나 밤, 비가 오나 눈이 오나 연중무휴로 작동하도록 제작되었습니다.

각 DJI 도크에는 Matrice 30이 탑재되어 DJI FlightHub 2에서 프로그래밍된 임무를 착륙, 재충전, 이륙하고 실행합니다.

• 통합되고 배포가 용이함
• 자동화로 더욱 스마트하게 작업하세요
• 손끝에서 클라우드 관리
• 7km 작동 반경
• 다운타임 최소화를 위한 고속 충전
• -35℃ ~ 50℃ 작동 온도
• 프라이빗 배포 지원
• 오픈 엣지 컴퓨팅 3

원격 근무에 대한 새로운 해석

완벽한 클라우드 제어

FlightHub 2를 사용하면 클라우드에서 전체 DJI Dock 기능을 잠금 해제할 수 있습니다. 임무를 예약하고, 비행 경로를 생성 및 편집하고, 수집된 데이터를 관리하세요.

실시간 인식

DJI Dock 또는 드론을 확인하려면 언제든지 고화질 라이브 스트리밍을 이용하세요.

임무 계획

FlightHub 2를 통해 원격으로 복잡한 비행 경로를 계획하세요.

비행 계획 관리

DJI Dock으로의 비행 경로를 편집, 관리 및 푸시하고 비행 진행 상황과 결과를 추적하세요.

미디어 관리 및 저장

드론으로 수집한 위치 태그가 지정된 사진, 비디오, 지도, 파노라마를 검토하세요. 드론으로 수집한 데이터는 나중에 사용할 수 있도록 자동으로 업로드되고 저장될 수 있습니다.

원스톱 운영 및 유지보수

클라우드에서 원격으로 DJI Dock 및 드론의 상태를 모니터링하세요.

빠른 충전, 빠른 처리

드론 배터리를 냉각시키는 TEC 에어컨 덕분에 빠른 충전 및 이륙이 가능하며 단 25분 만에 10~90%까지 충전할 수 있습니다.

강력한 산업용 솔루션. 낮이든 밤이든, 비가 오든 눈이 오든

DJI Dock은 악천후를 견딜 수 있도록 제작되었으므로 그럴 필요가 없습니다.

• IP55 진입 보호
• -35℃ ~ 50℃ 작동 온도
• 40kA 서지 보호
• 5시간 백업 배터리
• 빠른 충전 및 드론 안전을 위한 능동형 온도 제어
• 6개월 유지보수 간격

매트리스 30 시리즈 독 버전

논스톱 운영

M30 시리즈 도크 버전은 최대 12m/s의 바람 저항과 IP55 등급으로 플래그십 수준의 성능을 제공합니다.

넓은 지역 범위

완전히 충전된 M30은 40분 동안 비행하며 부두에서 최대 7km까지 임무와 검사를 수행할 수 있습니다.

손끝에서 타겟 세부정보 확인 가능

M30 시리즈 도크 버전은 광각, 줌 및 열화상 카메라(M30T만 해당)를 레이저 거리계와 통합하여 필요할 때 필요한 항공 데이터를 캡처할 수 있습니다.

간단한 설정

DJI Dock 1개의 무게는 105kg 미만이고 설치 면적은 1제곱미터 미만입니다. 설정에는 접지 고정, 전원 및 인터넷 액세스, DJI RC Plus 조종기를 통한 빠른 구성만 필요합니다.

통합 디자인

DJI Dock은 고도로 통합된 하드웨어로 구성되어 기능이 향상되었습니다.

• 광각 보안 카메라
• 통합 기상 관측소
• 내부 전방향 안테나
• RTK 모듈
• 엣지 컴퓨팅 확장 슬롯

모듈식 유지 관리

핵심 구성 요소의 모듈식 설계로 유지 관리가 단순화됩니다.

명세서

일반적인

제품명 DJI 도크

총 중량 105kg(항공기 중량 제외)

치수 도크 커버 열림: 1675×885×735mm(L×W×H) ; 도크 커버 닫힘: 800×885×1065mm(L×W×H)

입력 전압 100-240VAC, 50/60Hz

최대 입력 전력 1,500W

작동 온도 -35~50°C(-31~122°F)

침투 보호 등급 IP55

드론 수용 대수 1

최대 허용 착륙 풍속 12 m/s

최대 작동 고도 4,000m

최대 작동 반경 7,000m

RTK 기지국 위성의 수신 주파수 동시에 수신: GPS: L1 C/A, L2; BeiDou2: B1l, B2l, B3l; BeiDou3:B1l, B3l ; 글로나스:L1, L2 ; 갈릴레오: E1, E5B

RTK 베이스 스테이션 수평 위치 정확도: 1cm+1ppm(RMS); 수직: 2cm+1ppm(RMS)

충전 성능

출력 전압 18~26.1V

충전 시간 25분 - 참고: 주변 온도가 25°C(77°F)이고 기체가 10%에서 90%까지 충전된 경우입니다.

비디오 전송

영상전송시스템 O3 Enterprise

작동 주파수 2.4000-2.4835GHz; 5.725~5.850GHz

안테나 안테나 4개, 2T4R

송신기 전력(EIRP) 2.4GHz: <33dBm(FCC); <20dBm(CE/SRRC/MIC) ; 5.8GHz: <33dBm(FCC); <14dBm(CE); <23dBm(SRRC)

에어컨 시스템

작동 전압 48VDC

에어컨 종류 TEC 에어컨

보조 배터리

배터리 용량 12Ah

출력 전압 24V

배터리 유형 납산 배터리

백업 배터리 수명 > 5시간

네트워크 액세스

이더넷 액세스 10/100/1000Mbps 적응형 이더넷 포트

감지기

풍속 센서 지원

강우량 센서 지원

주변 온도 센서 지원

침수 센서 지원

기내 온도 센서 지원

기내 습도 센서 지원

진동 센서 지원

통합보안카메라(커버)

해상도 1920×1080

시야(FOV) 180°

보조 조명 지원, 보조 백색광

번개 보호

AC 전원 포트 40kA(8/20μs 파형), EN/IEC 61643-11 TYPE 2 보호 수준 요구 사항 충족

이더넷 포트 1.5kA(8/20μs 파형), EN/IEC 61643-21 CATEGORY C 보호 수준 요구 사항 충족

지원되는 소프트웨어

응용 프로그램 DJI Pilot 2(구성 및 시운전을 위해 DJI RC Plus를 통해 DJI Dock에 연결)

클라우드 플랫폼 DJI FlightHub 2; DJI Cloud API를 통한 타사 플랫폼

확장 기능

개방형 프로토콜 DJI 클라우드 API

엣지 컴퓨팅 DJI 도크는 내부 전원 공급 장치, 데이터 인터페이스, 장비 설치 공간을 제공합니다. 엣지 컴퓨팅은 2023년 2분기에 지원됩니다.
