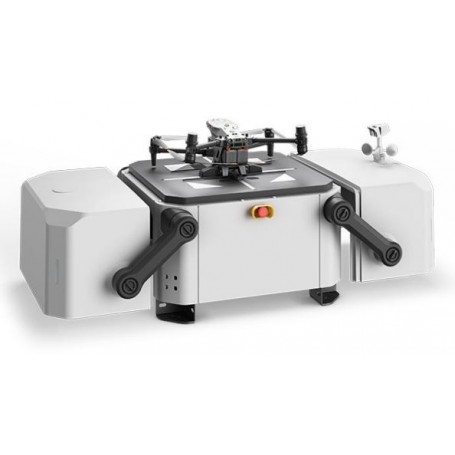

Doca DJI

As docas DJI são robustas, confiáveis e construídas para operar 24 horas por dia, 7 dias por semana, dia ou noite, faça chuva ou faça sol.

Cada DJI Dock abriga uma Matrice 30 onde pousa, recarrega, decola e executa missões programadas no DJI FlightHub 2.

• Integrado e fácil de implantar
• Trabalhe de maneira mais inteligente com automação
• Gerenciamento de nuvem ao seu alcance
• Raio de Operação de 7 km
• Carga rápida para tempo de inatividade mínimo
• -35℃ a 50℃ Temperatura Operacional
• Suporte para implantação privada
• Computação de Borda Aberta 3

Uma nova abordagem ao trabalho remoto

Controle completo da nuvem

Com o FlightHub 2, desbloqueie todas as funcionalidades DJI Dock na nuvem. Agende missões, crie e edite rotas de voo e gerencie os dados coletados.

Conscientização em tempo real

Transmissão ao vivo em alta definição a qualquer momento para verificar seu DJI Dock ou drone.

Planejamento de Missão

Planeje rotas de voo complexas remotamente através do FlightHub 2.

Gestão do Plano de Voo

Edite, gerencie e envie rotas de voo para suas docas DJI e acompanhe o progresso e os resultados do voo.

Gerenciamento e armazenamento de mídia

Revise as fotos, vídeos, mapas e panoramas georreferenciados coletados por seus drones. Os dados coletados por seus drones podem ser carregados e armazenados automaticamente para uso posterior.

Operação e manutenção completas

Monitore a integridade e o status de seus DJI Docks e drones, tudo remotamente na nuvem.

Carregamento rápido, resposta rápida

Carregue e decole rapidamente graças ao ar condicionado TEC que resfria as baterias do drone, permitindo o carregamento de 10-90% em apenas 25 minutos.

Uma solução industrial poderosa. Dia ou noite, faça chuva ou faça sol

DJI Docks são construídas para resistir aos elementos, então você não precisa fazer isso.

• Proteção de entrada IP55
• -35℃ a 50℃ Temperatura Operacional
• Proteção contra surtos de 40kA
• Bateria reserva de 5 horas
• Controle ativo de temperatura para carregamento rápido e segurança do drone
• Intervalo de manutenção de 6 meses

Versão Dock Série Matrice 30

Operações ininterruptas

A versão Dock da série M30 oferece desempenho de alto nível com resistência máxima ao vento de 12 m/s e classificação IP55.

Ampla cobertura de área

Totalmente carregado, o M30 voa por 40 minutos e pode realizar missões e inspeções a até 7 km do cais.

Detalhes do alvo ao seu alcance

A versão Dock da série M30 integra câmeras grande angular, zoom e térmicas (somente M30T) com um telêmetro a laser, que juntos podem capturar os dados aéreos que você precisa, quando você precisar.

Configuração simples

Um DJI Dock pesa menos de 105 kg e ocupa menos de 1 metro quadrado. A configuração requer apenas fixação no solo, acesso à energia e à Internet e configuração rápida por meio do controle remoto DJI RC Plus.

Projeto Integrado

DJI Docks vêm com hardware altamente integrado, melhorando a funcionalidade.

• Câmera de segurança grande angular
• Estação Meteorológica Integrada
• Antena omnidirecional interna
• Módulo RTK
• Slot de expansão de computação de borda

Manutenção Modular

O design modular dos componentes principais simplifica a manutenção.

Especificações

Em geral

Nome do produto DJI Dock

Peso total 105 kg (sem incluir o peso da aeronave)

Dimensões Tampa da doca aberta: 1675×885×735 mm (C×L×A); Tampa da doca fechada: 800×885×1065 mm (C×L×A)

Tensão de entrada 100-240 VCA, 50/60 Hz

Potência máxima de entrada 1.500 W

Temperatura operacional -35 a 50° C (-31 a 122° F)

Classificação de proteção de entrada IP55

Número de Drones Acomodados 1

Velocidade máxima permitida do vento de pouso 12 m/s

Altitude operacional máxima 4.000 m

Raio operacional máximo 7.000 m

Frequência de recepção do satélite da estação base RTK Receber simultaneamente: GPS: L1 C/A, L2; BeiDou2: B1l, B2l, B3l; BeiDou3:B1l, B3l ; GLONASS:L1, L2; Galileu: E1, E5B

Precisão de posicionamento da estação base RTK horizontal: 1 cm+1 ppm (RMS); Vertical: 2 cm+1 ppm (RMS)

Desempenho de carregamento

Tensão de saída 18 a 26,1 V

Tempo de carregamento 25 minutos - Observação: Isto ocorre se a temperatura ambiente for 25°C (77° F) e a aeronave estiver carregada de 10% a 90%.

Transmissão de vídeo

Sistema de transmissão de vídeo O3 Enterprise

Frequência operacional 2,4000-2,4835 GHz; 5,725-5,850 GHz

Antenas 4 antenas, 2T4R

Potência do transmissor (EIRP) 2,4 GHz: <33 dBm (FCC); <20 dBm (CE/SRRC/MIC); 5,8 GHz: <33 dBm (FCC); <14dBm (CE); <23dBm (SRRC)

Sistema de ar condicionado

Tensão operacional 48 VCC

Ar Condicionado Tipo TEC Ar Condicionado

Bateria reserva

Capacidade da bateria 12 Ah

Tensão de saída 24 V

Tipo de bateria Bateria de chumbo-ácido

Vida útil da bateria de reserva > 5 horas

Acesso à rede

Acesso Ethernet Porta Ethernet adaptativa 10/100/1000Mbps

Sensor

Sensor de velocidade do vento compatível

Sensor de chuva suportado

Sensor de temperatura ambiente compatível

Sensor de imersão em água compatível

Sensor de temperatura na cabine compatível

Sensor de umidade na cabine compatível

Sensor de vibração suportado

Câmera de segurança integrada (na capa)

Resolução 1920×1080

Campo de visão (FOV) 180°

Luz Auxiliar Suportada, Luz Branca Auxiliar

Proteção contra raios

Porta de alimentação CA 40 kA (forma de onda de 8/20 μs), atende aos requisitos de nível de proteção EN/IEC 61643-11 TIPO 2

Porta Ethernet 1,5 kA (forma de onda de 8/20 μs), atende aos requisitos de nível de proteção EN/IEC 61643-21 CATEGORIA C

Software Suportado

Aplicações DJI Pilot 2 (conecta-se ao DJI Dock via DJI RC Plus para configuração e comissionamento)

Plataforma em nuvem DJI FlightHub 2; Plataformas de terceiros por meio da DJI Cloud API

Capacidade de Expansão

API de nuvem DJI de protocolo aberto

Edge Computing DJI Dock fornece fonte de alimentação interna, interface de dados e espaço para instalação de equipamentos. A computação Edge será suportada no segundo trimestre de 2023.
