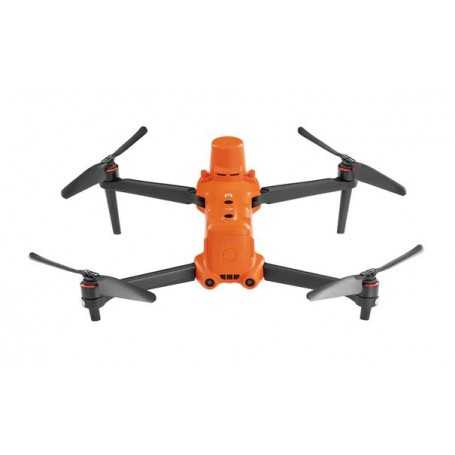

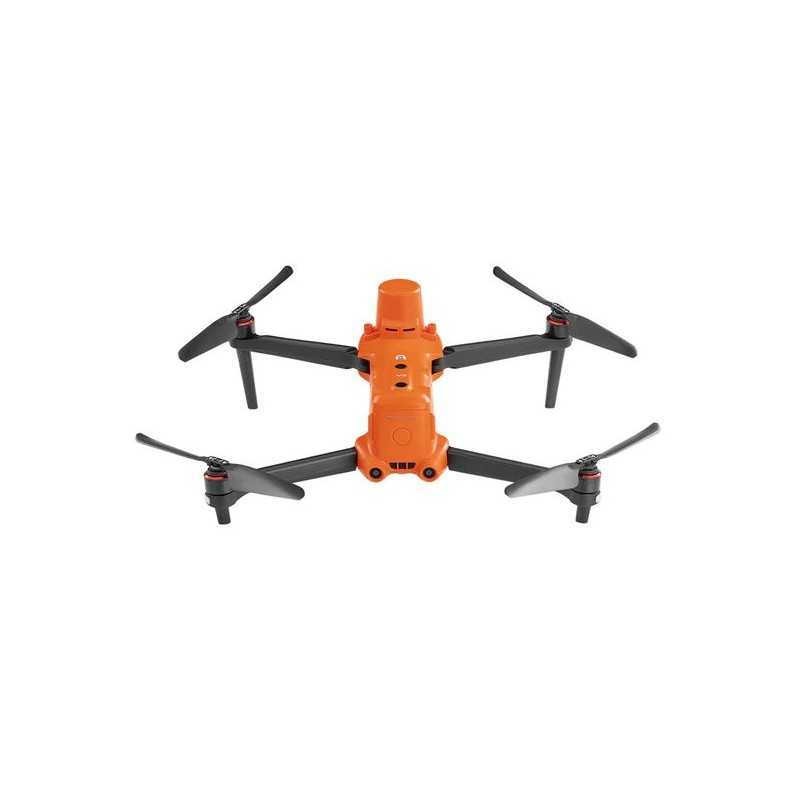

Autel EVO II Dual 640T RTK V3 dronas

• 2023 m. naujausia versija!
• Nereikalaujama GSP
• Palaiko visas su NTRIP suderinamas bazines stotis.
• Autel Explorer žemėlapių sudarymui
• Dvi kameros: didelės skiriamosios gebos šiluminio vaizdo kamera ir naujas „Sony“ 0,8 colių 50 megapikselių RYYB jutiklis.
• Kelių spalvų paletės
• Autel Skylink 2.0 15KM vaizdo perdavimas
• Autel Smart Controller V3 7,9 colių OLED ekranas
• Tiesioginė 2 denio transliacija bet kur
• 38 min skrydžio laikas
• 360° kliūčių išvengimas
• Nešiojamas ir patogus skraidyti

Naujausias Autel išleistas EVO II Pro Dual 640T RTK V3 Bundle“ paketas integruoja visiškai naują RTK modulį, skirtą 2023 m., kuris per tris minutes pateikia centimetro lygio padėties nustatymo duomenis realiuoju laiku ir palaiko „Post-Processing Kinematic“ (PPK). Lėktuvas gali įrašyti originalius palydovinio stebėjimo duomenis, kameros ekspozicijos parametrus ir kt. Padėties nustatymo sistema palaiko RTK bazinę stotį ir NTRIP RTK tinklą, kuris padeda pasiekti tikslų ir stabilų duomenų gavimą sudėtingose darbo aplinkose.

Autel Explorer“ žemėlapiams

Sukurkite stačiakampes arba daugiakampes misijas Nepertraukiamas kampų įjungimas Palaiko dvigubo tinklelio atvaizdavimą papildomiems kampams

Daugiafunkcinio NTRIP profilio išsaugojimas ： Jei norite kartoti duomenų gavimo misijas, galite įrašyti ankstesnes drono fotografavimo pozicijas. Visi gimbalai, fotoaparatas ir orlaivio judesiai bus atkartoti, taip sukuriant pilną visos misijos įrašą.

Nuotraukų replikacija : jei norite pasikartojančių misijų, galite įrašyti ankstesnius drono fotografavimo parametrus. Gimbalo, kameros ir judėjimo nustatymai bus atkartoti, todėl misijas bus galima lengvai kopijuoti.

Kelių baterijų misijos : „Explorer“ programa leidžia vartotojui sukurti ir išsaugoti kelis NTRIP profilius skirtingoms vietoms, todėl jiems nereikės rankiniu būdu įvesti naujo skrydžio plano kiekvienai naujai vietai.

Dvi kameros: tikslus temperatūros matavimas

EVO II Dual 640T RTK V3 turi didelės skiriamosios gebos terminio vaizdo kamerą ir visiškai naują Sony .8" 50 megapikselių RYYB jutiklį.

Didelės skiriamosios gebos šiluminio vaizdo jutiklis

Įrengta 640 x 512 didelės raiškos šiluminio vaizdo kamera su 13 mm židinio nuotolio objektyvu ir 16 kartų skaitmeniniu priartinimu, todėl lengva stebėti tolimus taikinius. Sistema naudoja naują vaizdo apdorojimo algoritmą, todėl šiluminio vaizdo detalės tampa aiškesnės ir geriau matomos nei konkurentų, turinčių panašią skiriamąją gebą ir aparatinę įrangą.

Tikslus temperatūros matavimas

EVO II Dual 640T RTK V3 gali tiksliai aptikti šilumos šaltinius 2-20 metrų atstumu. Naudodamas infraraudonųjų spindulių temperatūros matavimo kompensavimo algoritmą, 640T RTK gali reguliuoti temperatūros nuokrypius 3 laipsnių Celsijaus ribose.

Priartinkite, kad gautumėte išsamią informaciją

16 kartų priartinkite, kad gautumėte išsamią informaciją : EVO II Pro V3 palaiko 4x be nuostolių priartinimą ir 16 kartų skaitmeninį priartinimą. Gaukite aiškią informaciją iš toliau, neįtardami.

Skylink 2.0 vaizdo perdavimas

EVO II PRO V3 atnaujintas naudojant visiškai naują Autel “ skylink 2.0 vaizdo perdavimo technologiją.

15KM HD vaizdo perdavimas QHD Kritinės detalės su QHD vaizdo įrašu 1 km atstumu

2.4G/5.8G Mažiau signalų pertraukų ir patobulintos anti-interferencijos galimybės.

360° kliūčių išvengimas

Įrengta 19 jutiklių grupių, įskaitant 12 vaizdo jutiklių, pagrindinė kamera, ultragarsas, IMU ir kiti jutikliai leidžia kurti trimačius žemėlapius ir planuoti kelią realiuoju laiku.

Saugus ir tvirtas

Greitas naudojimas : EVO II Pro RTK V3 trunka 45 sekundes nuo paleidimo iki pakilimo be rūpesčių.

27 mylių per valandą didžiausias vėjo pasipriešinimas, 38 min. maksimalus skrydžio laikas

Jokių priverstinių naujinimų : EVO II Pro RTK V3 nebūtina turėti naujausios aparatinės įrangos ar programos versijos, kad galėtų pakilti.

Jokių skraidymo zonų : EVO II Pro V3 neturi jokių neskraidymo zonų ir netrukdys pilotui pakilti. (Skriskite saugiai ir vadovaukitės vietiniais įstatymais ir taisyklėmis.)

Autel Smart Controller V3

7,9 colio 2000 nitų didelio ryškumo ekranas yra aiškiai matomas net esant tiesioginiams saulės spinduliams. Pritaikyta Android sistema suteikia papildomo lankstumo naudojant trečiųjų šalių programas, o IP43 įvertinimas užtikrina veikimą bet kokiu oru.

Transliuoti su 2 tiesiogine įranga

EVO II Pro RTK V3 palaiko kelių prievadų HDMI realiojo laiko išvestį, kad atitiktų projekcijos stebėjimo ir tiesioginės transliacijos su „Live Deck 2“ reikalavimus.

– EVO II Dual 640T RTK V3 rinkinys –

Lėktuvas *1 (įtraukta baterija, oro sraigtas, gimbalo dangtelis, 32G SD kortelė)

Nuotolinio valdymo pultas*1

Atsarginiai sraigtai*2 poros

Atsarginė baterija*2

Akumuliatoriaus įkroviklis + maitinimo laidas*1

Automobilinis įkroviklis*1

Daugiafunkcis įkroviklis*1

RC įkroviklis *1

RC įkrovimo kabelis*1

Atsarginė valdymo lazda (pora)*1

RC apsauginis dėklas*1

RC diržas*1

Prailgintas prievado dangtis*1

Apsauginis dėklas*1

Trumpas vadovas

Autel EVO 2 Dual 640T RTK V3“ specifikacijos

Lėktuvas

Svoris (su sraigtais, baterija ir RTK moduliu) 1250 g±0,5 g ( EVO II Dual 640T RTK V3)

Didžiausias kilimo svoris daugiau nei 4,41 svaro (1999 g)

Dydis (A*P*A) Sulankstytas: 230*130*143mm; 9,1*5,1*5,6 colio, Išskleista: 457*558*143mm; 18*22*5,6 colio

Ratų bazė 397 mm

Maksimalus aptarnavimo lubų aukštis virš jūros lygio 7000 m

Maksimalus pakilimo greitis 8 m/s (juokingas)

Maksimalus nusileidimo greitis 4 m/s (juokingas)

Maksimalus horizontalaus skrydžio greitis 20 m/s (juokingas)

Maksimalus skrydžio nuotolis (be vėjo) 21 km

Maksimalus kampinis greitis 120°/s

Maksimalus pakreipimo kampas 33° (juokinga)

Maksimalus skrydžio laikas 36 min

Maksimalus sklandymo laikas (be vėjo) 32 min

Darbo temperatūros diapazonas 14°F iki 104°F (-10 ℃ ~ 40 ℃)

Maksimalus atsparumas vėjui 27 mph, 12 m/s (kilimas ir tūpimas)

Veikimo dažnis 902–928 MHz (tik FCC), 2,400–2,4835 GHz, 5,725–5,850 GHz

Perdavimo galia (EIRP) 900M FCC/ISED:≤31dBm, 2.4G FCC/ISED:≤32dBm SRRC/CE/MIC/RCM：≤20dBm, 5.8G FCC/ISED/SRRC/MIC：≤CE≤33dBm：4dBm

Užvedimo tikslumas Kai RTK įjungtas ir veikia normaliai: Vertikalus: ±0,1 m; Horizontalus: ±0,1 m Vertikalus: ±0,1 m (kai vizualinis padėties nustatymas veikia normaliai); ±0,5 m (kai GNSS veikia normaliai) Horizontalus: ±0,3 m (kai vizualinis padėties nustatymas veikia normaliai); ±1,5 m (kai GNSS veikia normaliai)

Vaizdo padėties kompensavimas Kameros centro padėtis orlaivio A-RTK antenos fazinio centro atžvilgiu, po kūno ašių sistema: (-2,63, 0,31, 83,5) mm, ir nuotraukos EXIF koordinatės buvo kompensuotos. Kėbulo ašies sistemos teigiama XYZ ašis nukreipta atitinkamai į orlaivio priekį, dešinę ir apačią.

Vidinė atmintis 8 GB

SD saugykla maks. palaikymas 256 GB (UHS-3 arba 10 klasė)

GNSS

Vieno dažnio didelio jautrumo GNSS GPS+BeiDou+Galileo(Azija）GPS+GLONASS+Galileo(Kitos sritys)

Kelių dažnių kelių sistemų didelio tikslumo RTK GNSS Naudojami dažnio taškai: GPS: L1/L2; GLONASS: L1/L2; BeiDou: B1/B2; Galileo: E1/E5, pirmosios padėties nustatymo laikas: < 50 s; Padėties nustatymo tikslumas: vertikaliai 1,5 cm + 1 ppm (RMS); Horizontalus 1 cm + 1 ppm (RMS) 1 ppm reiškia, kad paklaida padidėja 1 mm kas 1 km, kai orlaivis juda.

Gimbalas

Gimbalas 3 ašių stabilizavimas

Mechaninis diapazonas Pakreipimas: -135° iki +45°; Keptuvė: nuo -100° iki +100°

Reguliuojamas sukimosi diapazonas Pakreipimas: -90° iki +30°; Panardinimas: nuo -90° iki +90°

Maksimalus valdymo greitis (pakreipimas) 300°/s

Kampinių vibracijų diapazonas ±0,005°

Nuotolinio valdymo pultelis ir vaizdo perdavimas

Veikimo dažnis 902–928 MHz (tik FCC), 2,400–2,4835 GHz, 5,725–5,850 GHz

Perdavimo galia (EIRP) FCC：≤33dBm, CE：≤[email protected]，≤[email protected], SRRC：≤[email protected]，≤[email protected]/5.7G

Maksimalus perdavimo atstumas (nekliudomas, be trukdžių) FCC: 9,3 mylių (15 km), CE: 5 mylių (8 km)

Ekranas 2048x1536 60 kadrų per sekundę

Baterija 5800 mAh

Veikimo laikas ~3 valandos (maks. ryškumas), ~4,5 valandos (50 % ryškumas)

Įkrovimo laikas 120 minučių

Vidinė atmintis ROM 128GB

Jutimo sistema

Jutimo sistemos tipas Daugiakryptė jutimo sistema

Persiųsti Tikslus matavimo diapazonas: 0,5-18 m, Efektyvus jutimo greitis: <12m/s, Žiūrėjimo kampas: Horizontalus: 60°, Vertikalus: 80°

Atgal Tikslus matavimo diapazonas: 0,5-16 m, Efektyvus jutimo greitis: <12m/s, Žiūrėjimo kampas: Horizontalus: 60°, Vertikalus: 80°

Aukštyn Tikslus matavimo diapazonas: 0,5-10 m, Efektyvus jutimo greitis: <5m/s, Žiūrėjimo kampas: Horizontalus: 65°, Vertikalus: 50°

Žemyn Tikslus matavimo diapazonas: 0,5-10 m, Efektyvus jutimo greitis: <5m/s, Žiūrėjimo kampas: horizontalus: 100°, vertikalus: 80°

Kairė ir dešinė Tikslus matavimo diapazonas: 0,5-10 m, Efektyvus jutimo greitis: <5m/s, Žiūrėjimo kampas: horizontalus: 65°, vertikalus: 50°

Darbo aplinka Priekyje, atgal ir šonuose: paviršius su aiškiu raštu ir pakankamu apšvietimu (liuksai > 15); Į viršų: aptinka išsklaidytus atspindinčius paviršius (>20%) (sienas, medžius, žmones ir kt.); Žemyn: paviršius su aiškiu raštu ir pakankamu apšvietimu (liuksai > 15) Aptinka išsklaidytus atspindinčius paviršius (>20%) (sienas, medžius, žmones ir kt.)

EVO II Dual 640T RTK termokamera

Jutiklis Neaušinamas VOx mikrobolometras

Objektyvas FOV H33°V26°, židinio nuotolis 13mm

Padidinti 1-16 kartų

Pikselių dydis 12 μm

Bangos ilgio diapazonas 8 - 14 μm

Temperatūros diapazonas Didelio stiprinimo režimas: nuo -20° iki +150°, mažo stiprinimo režimas: nuo 0° iki +550°

Temperatūros matavimo tikslumas ±3 ℃ arba ± 3 % rodmens (atsižvelgiant į tai, kuris yra didesnis) @Aplinkos temperatūra -20 ℃ ~ 60 ℃

Tiksli temperatūra

matavimo atstumas 2-20 metrų

Vaizdo raiška 640x512 @ 25 kadrai per sekundę

Vaizdo įrašo formatas MOV / MP4 (palaikoma H.264 / H.265)

Kameros skiriamoji geba Infraraudonųjų spindulių režimas: 640*512, vaizdo vaizde režimas: 1920*1080, 1280*720

Nuotraukų režimas Vienas kadras, fotografavimas serijomis: 3/5 kadrų, 3 yra numatytasis, laiko tarpas: JPG: 2s/5s/7s/10s/20s/30s/60s

Nuotraukos formatas JPG (su irg failu)

EVO II Dual 640T RTK V3 vaizdo kamera

Jutiklis 1/1,28" (0,8") CMOS; 50M efektyviųjų pikselių

Objektyvas FOV: 85°, 35 mm formato ekvivalentas židinio nuotolis: 23 mm, diafragma: f/1,9, fokusavimo diapazonas: nuo 0,5 m iki begalybės (su automatiniu fokusavimu)

ISO diapazonas Vaizdo įrašas: 100-64000, Nuotrauka: 100-6400

Užrakto greitis Fotografavimo režimas: 1/8000 ~ 8s, kitas: 1/8000 ~ 1/kadrų dažnis

Padidinti 1–16 kartų (iki 4 kartų be nuostolių priartinimas)

Nuotraukų režimas Vienas kadras / serijinis fotografavimas / AEB / laiko tarpas / HDR vaizdas

Maksimalus nuotraukos dydis 8192*6144 (4:3) 4096*3072 (4:3) 3840x2160 (16:9)

Vaizdo formatas JPG (numatytasis) / DNG / JPG+DNG

Vaizdo įrašo formatas MOV / MP4

Vaizdo raiška 3840x2160P60/P50/P48/P30/P25/P24, 2720x1528P60/P50/P48/P30/P25/P24, 1920x1080P60/P50/P48/P30/P45

Maksimalus pralaidumas 80 Mbps

Palaikoma failų sistema FAT32/exFAT

Baterija

Talpa 7100 mAh

Įtampa 11.55 V

Baterijos Tipas LiPo 3S

Energija 82 Wh

Svoris 365 g

Įkrovimo temperatūros diapazonas Nuo 5 ℃ iki 45 ℃

Laikymo temperatūra ir drėgmė -10 ~ 30 ℃, 65 ± 20 %RH

Rekomenduojama laikymo temperatūra 22-28 ℃

Maksimali įkrovimo galia 93W

Įkrovimo laikas 90 minučių

Įkroviklis

Įvestis 100-240 V, 50/60 Hz, 1,5A

Išvestis 13,2 V⎓ 5 A, 5V⎓3A 9V⎓2A 12V⎓1,5A

Įtampa 13,2±0,1V

Vardinė galia 66W

Daugiafunkcis įkroviklis

Įtampa 13,2 V

Įkrovimo temperatūros diapazonas 5 ℃ iki 45 ℃
