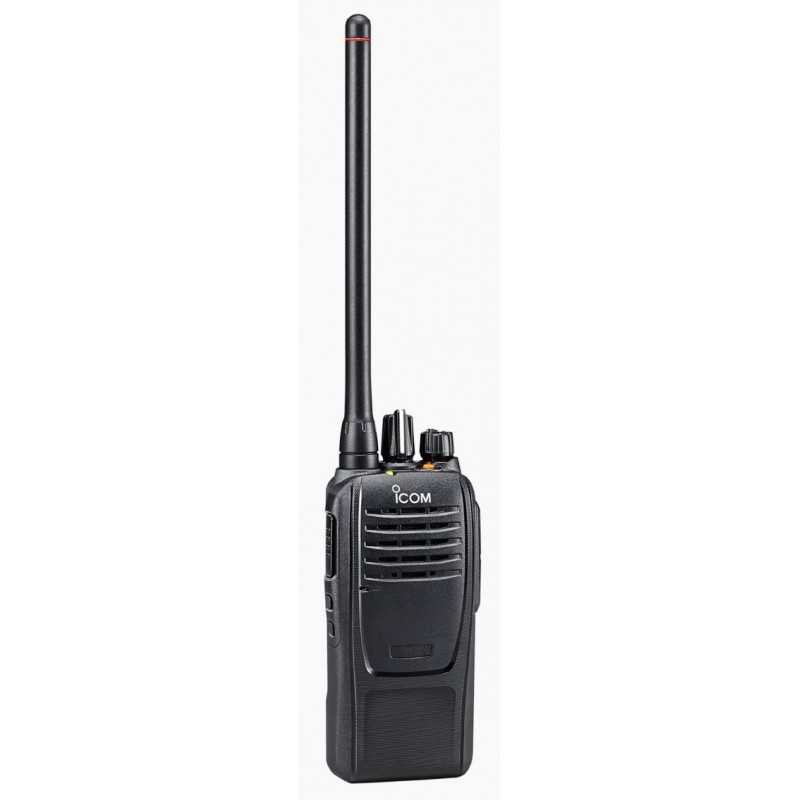

Icom IC-F2100DT UHF rankinis IDAS radijas

• Icom pritaikytas didelės galios valdymo talpos garsiakalbis 1500 mW galingam garsui
• Pasirenkamas 1500 mW garsiakalbis-mikrofonas, HM-222HLWP* (* Skirtas siųstuvui-imtuvui su "U" ženklu serijos numerio etiketėje.)
• Kompaktiškas, atsparus vandeniui patvarus dizainas (IP67/55/54 ir MIL-STD-810-G)
• Keli darbo režimai* (*Galimas protokolas skiriasi priklausomai nuo versijos.)
• Analoginis FM
• NXDN™ /dPMR™ įprastas
• NXDN™ D tipo vienos vietos kanalai
• Belaidžio slapyvardžio (OAA) funkcija rodo skambinančiojo vardą be programavimo (tik IC-F1100DT/DS ir IC-F2100DT/DS)
• AquaQuake™ funkcija pašalina bet kokį vandens patekimą, kuris gali prasiskverbti į įrenginio garsiakalbio groteles
• Judesio / stacionaraus aptikimo, „Man Down“ ir „Lone Worker“ funkcijos
• Veikimo laikas iki 18 valandų su tiekiama baterija (BP-280)
• IDAS™ įprastinė ir D tipo vienos vietos kanalai

Specifikacijos

Generolas

Dažnio aprėptis* (*Svyruoja priklausomai nuo versijos) 400–470 MHz (NXDN/dPMR USA/EUR/EXP) 450–512 MHz (NXDN, JAV) 450–520 MHz (NXDN, EXP)

Kanalų skaičius 128 kanalai/ 8 zonos

Išmetimo tipas* (* priklausomai

Maitinimo poreikis 7,5V DC vardinis

Srovės nutekėjimas (apytiksliai) Tx 1,6 A (esant 5 W) 1,4 A (esant 4 W), Rx 520 mA / 110 mA (maks. garsas (vidinis SP) / budėjimo režimas)

Antenos varža 50Ω

Darbinės temperatūros diapazonas (Radijo specifikacija) –30°C iki +60°C; –22°F iki +140°F (radijo specifikacija) (JAV / EXP) –25°C iki +55°C (radijo specifikacija) (EUR)

Matmenys (P × A × G; iškyšos neįtrauktos) IC-F1100DS/D, IC-F2100DS/D: 52,2 × 111,8 × 29,4 mm; 2,1 × 4,4 × 1,2 colio (su BP-280) IC-F1100DT, IC-F2100DT: 52,2 × 111,8 × 34,1 mm; 2,1 × 4,4 × 1,3 colio (su BP-280)

Svoris (apie ) IC-F1100DT, IC-F2100DT: 277 g, 9,8 uncijos (su BP-280 ir MB-133)

Siųstuvas

Išėjimo galia (Hi, L2, L1) 5 W, 2 W, 1 W

Didžiausias dažnio nuokrypis ± 5,0 kHz (25 kHz), ±4,0 kHz (20 kHz), ±2,5 kHz (12,5 kHz)

Netikros emisijos mažiausiai 70 dB (JAV / EXP) 0,25 μW (≤ 1 GHz), 1,0 μW (> 1 GHz) (EUR / EXP)

Dažnio stabilumas ±1.0ppm

Garso harmoninis iškraipymas0,7% tip. (25 kHz), 0,9 % tipiškas (20 kHz), 1,0 % tipiškas (12,5 kHz) (esant AF 1 kHz nuokrypis 40 %)

FM triukšmas ir triukšmas (be CCITT filtro) 44 dB tipinis (12,5 kHz) (JAV)

Likutinės moduliacijos (su CCITT filtru) 54 dB tipinės (25 kHz), 52 dB tipinės (20 kHz), 48 dB tipinės (12,5 kHz) (EUR/EXP)

FSK klaida ne daugiau kaip 5%.

Išorinio mikrofono jungtis, 3 laidų 2,5 (d) mm (1/10 colio)/2,2 kΩ

Imtuvas

Jautrumas Analoginis (esant 12dB SINAD) 0,24 μV tipiškas, Analoginis (esant 20dB SINAD) –5 dBμV tip. emf (25/20 kHz), –2 dBμV tip. emf (12,5 kHz) Skaitmeninis (esant 5 % BER) –8 dBμV tipinis emf (0,20 μV tipiškas)

Gretimo kanalo selektyvumas 76 dB tip. (25 kHz), 75 dB tip. (20 kHz), 69 dB tip. (12,5 kHz), 58 dB tip. (skaitmeninis)

Tipiškas klaidingas atsako atmetimas 80 dB

Intermoduliacijos atmetimas Skaitmeninis 70 dB tip. (JAV/EXP), 74 dBμV emf tip. (400–470 MHz, EUR/EXP) Analoginis 77 dB tip. (25 kHz, EXP), 77 dB tip. (12,5 kHz, JAV/EXP), 70 dB tip. (EUR/EXP)

Triukšmas ir triukšmas (Su CCITT filtru) 42 dB tipinis (12,5 kHz, JAV) (Be CCITT filtro) 50 dB tip. (25 kHz), 48 dB tip. (20 kHz), 45 dB tip. (12,5 kHz) (EUR)

AF išėjimo galia (esant 5 % iškraipymui 8Ω apkrova) Vidinis SP 1500 mW tipiškas, Išorinis SP 400 mW tipiškas (vienas galas) 1500 mW tipiškas (BTL, HM-222HLWP prijungtas)

Išorinio garsiakalbio jungtis 2 laidų 3,5 (d) mm (1⁄8 colio)/8 Ω
