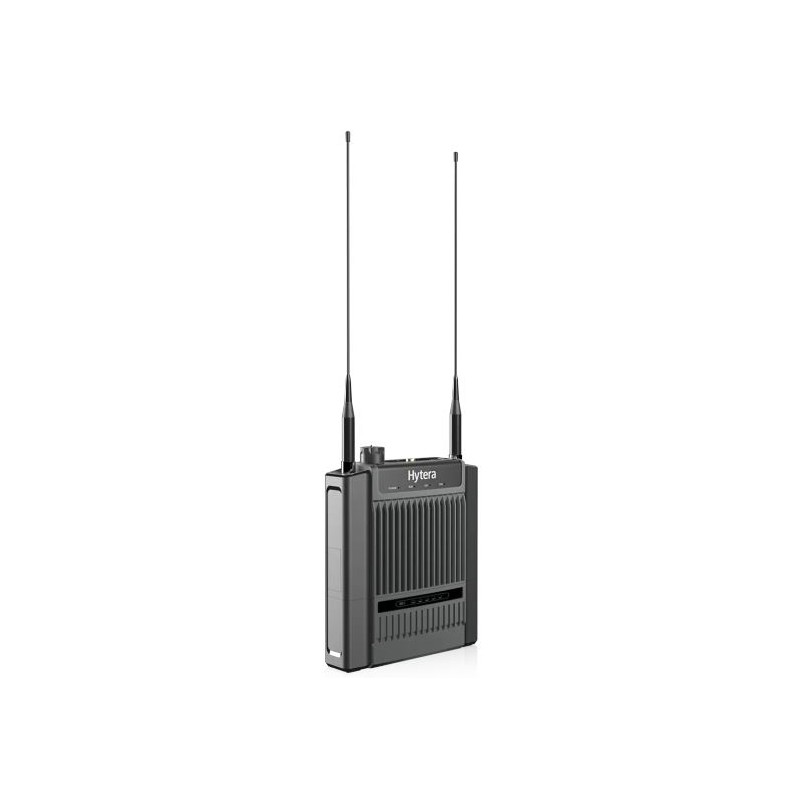

Hytera E-pack200 UHF – Skaitmeninis belaidis Ad Hoc kartotuvas

Hytera E-pack200 retransliatorius sukurtas greitam ir lanksčiam ryšio sistemų diegimui. Šis itin nešiojamas įrenginys gali veikti kaip standartinė radijo stotis skambučiams priimti ir atlikti, tuo pačiu kurdamas belaidį mobilų ad hoc tinklą balso maršrutizavimui. Vienas E-pack200 gali vienu metu veikti kaip radijo stotis, retransliatorius ir tinklo mazgas viename dažnyje, taip žymiai taupant dažnių išteklius. Tai svarbus žingsnis į priekį belaidžių ad hoc tinklo retransliatorių sprendimuose – E-pack200 palaiko dvi ryšio linijas vienu metu ir teikia tikslias pozicionavimo paslaugas. Jis užtikrina visapusišką tinklo sprendimą gaisrininkams, nelaimių likvidavimo tarnyboms, VIP apsaugai, viešojo saugumo valdymui ir kitoms kritinėms operacijoms.

Dėl lengvo, kompaktiško dizaino ir IP67 apsaugos lygio E-pack200 galima montuoti transporto priemonėje, nešiotis kuprinėje arba tvirtinti prie stulpo ar sienos. Šis lankstumas leidžia jį idealiai naudoti laikinam ryšio diegimui ar vidaus ryšio zonos išplėtimui.

Greitas diegimas ir momentinis tinklo sukūrimas
Kritinėse situacijose, kai svarbi kiekviena sekundė, E-pack200 palaiko „paspausk ir pradėk“ veikimą. Įjungus įrenginį, jis automatiškai per kelias sekundes sukuria nepriklausomą tinklą, efektyviai išplėsdamas radijo ryšio aprėptį.

Dvikanalė balso perdava
Retransliatorius gali vienu metu retransliuoti balso paslaugas dviem kanalais, naudodamas keturis nepriklausomus nešlio dažnius, kai kanalo plotis – 12,5 kHz.

Nuotolinis valdymas ir realaus laiko stebėsena
E-pack200 įrenginių sukurti tinklai gali būti stebimi per tinklo valdymo sistemą. Tai leidžia operatoriams matyti tinklo topologiją ir elektrinio lauko stiprumą, užtikrinant nuolatinį tinklo būklės stebėjimą.

Belaidis mobilus ad hoc tinklas
E-pack200 gali sudaryti belaidį ad hoc tinklą, palaikantį iki 31 mazgo. Tinklas yra savikonfigūruojantis ir dinamiškas, todėl mazgai gali laisvai judėti išlaikydami ryšį.

Aprėptis aklose zonose
Dėl didelės išėjimo galios ryšys mažiau priklauso nuo reljefo, pastatų konstrukcijų, kelių aukštų ar fizinių kliūčių.

Lanksti topologija be IP jungčių
Naudojant belaidžio sujungimo technologiją, retransliatorius greitai sukuria daugiapakopius siaurajuosčius tinklus per kaskadinius sujungimus. Šis sprendimas panaikina IP jungčių, tokių kaip šviesolaidis ar mikrobangų ryšys, poreikį.

LTE atsarginis ryšys patikimam bendravimui
Kai PMR tinklas nepasiekiamas, E-pack200 su SIM kortele gali toliau retransliuoti skambučius ir duomenis per LTE tinklą. Taip pat galima jungtis prie valdymo ir dispečerinės sistemų, užtikrinant veiklos tęstinumą.

Duomenų šifravimas ir įrenginio apsauga
Keli saugumo mechanizmai, įskaitant autentifikavimą bei programinės ir techninės įrangos šifravimą, apsaugo duomenis ir vartotojų privatumą. Įrenginį galima laikinai arba visam laikui išjungti per valdymo ir dispečerinę sistemą, kad būtų užkirstas kelias neteisėtam naudojimui.

Bendrosios specifikacijos

Dažnių diapazonas
UHF: 400–470 MHz

Protokolas
DMR konvencinis (II lygis)

Tinklo talpa
Iki 31 mazgo

Kanalo plotis
12,5 kHz

Nominali įtampa
14,8 V DC

Srovės suvartojimas
Mažiau nei 1 A budėjimo režime
Mažiau nei 2,5 A esant 20 W siuntimo galiai

Baterijos talpa (pasirinktinai)
148 Wh

Krovimo laikas
Greitas įkrovimas: 80% per 2 valandas
Pilnai įkraunama maždaug per 3 valandas

Baterijos veikimo laikas
Apie 9 valandas esant 15–85 darbo ciklui

Dažnio stabilumas
±0,5 ppm

Antenos varža
50 omų

Matmenys (A × P × G)
211 × 62 × 235 mm

Svoris
3,1 kg su baterija

Imtuvo charakteristikos

Statinis imtuvo jautrumas
−122 dBm esant 5% BER

Gretimo kanalo selektyvumas
ETSI: 60 dB esant 12,5 kHz
ETSI: 70 dB esant 25 kHz

Intermoduliacijos atsako slopinimas
Ne mažiau kaip 70 dB

Netikro atsako slopinimas
Ne mažiau kaip 70 dB

Blokavimas
84 dB

Laidiniai pašaliniai spinduliavimai
−57 dBm nuo 9 kHz iki 1 GHz
−47 dBm nuo 1 GHz iki 12,75 GHz

Siųstuvo charakteristikos

Išėjimo galia
1 W, 5 W arba 10 W kiekvienam siuntimo keliui

Gretimo kanalo galia
60 dB esant 12,5 kHz
70 dB esant 25 kHz

Vokoderio tipas
AMBE+2™ / NVOC

Aplinkos charakteristikos

Darbinė temperatūra
−30 °C iki +60 °C

Laikymo temperatūra
−40 °C iki +85 °C

Elektrostatinės iškrovos apsauga
IEC 61000-4-2, 4 lygis
±8 kV kontaktinė iškrova
±15 kV oro iškrova

Atsparumas vandeniui ir dulkėms
IP67

Atsparumas smūgiams ir vibracijai
Atitinka MIL-STD-810 C, D, E, F ir G

Atsparumas drėgmei
Atitinka MIL-STD-810 C, D, E, F ir G

Vietos nustatymo ir pozicionavimo paslaugos

GNSS palaikymas
GPS

Laikas iki pirmo nustatymo (šaltas paleidimas)
Mažiau nei 1 minutė

Laikas iki pirmo nustatymo (karštas paleidimas)
Mažiau nei 10 sekundžių

Horizontalaus pozicionavimo tikslumas
Geresnis nei 10 metrų

Naudojimo pastaba
Tinka ilgalaikiam sekimui, kai matomi bent penki palydovai ir nominalus signalo stiprumas −130 dBm
