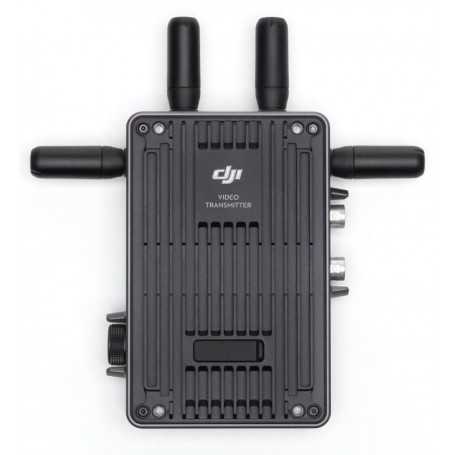

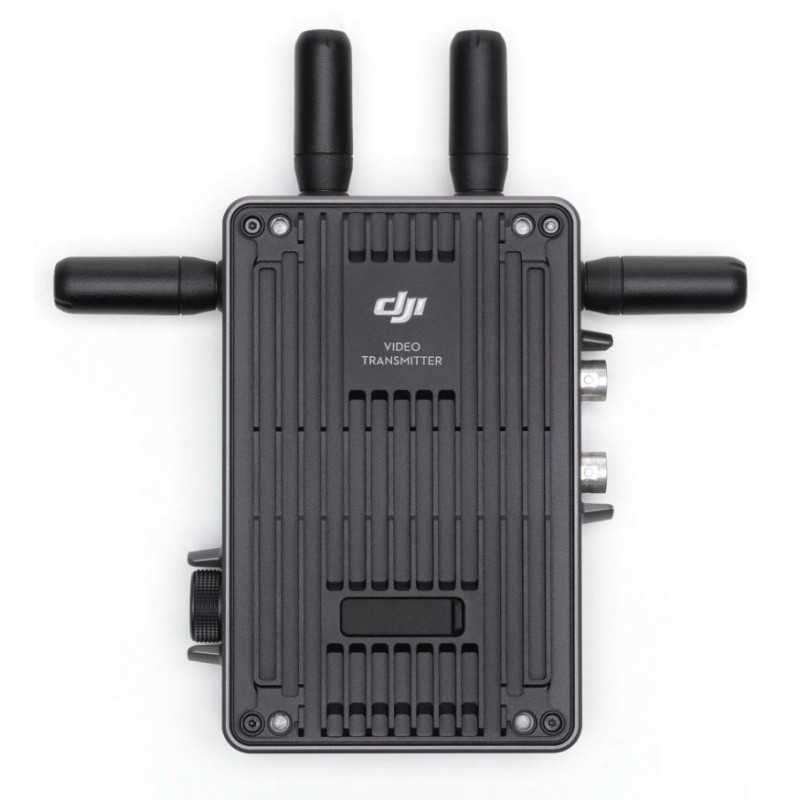

DJI video raidītājs

DJI Transmission attīstās no iedibinātās DJI antenas video pārraides tehnoloģijas, nodrošinot integrētu risinājumu, kas apvieno video uztvērēju, monitoru, kontrolieri un ierakstītāju. Tas ir paredzēts iekšējai integrācijai ar Ronin sērijas produktiem un DJI Master Wheels, pārveidojot nozari ar revolucionāru pārraides pieredzi, kas nodrošina redzējumu ārpus robežām.

Liela attāluma HD tiešraide

DJI Transmission ietver O3 Pro video pārraides tehnoloģiju, kas nodrošina neticamu 6 km/20 000 pēdu [1] pārraides attālumu uz zemes. Tā atbalsta arī pārraidi ar ātrumu 1080p/60 kadri sekundē ar maksimālo bitu pārraides ātrumu 50 Mb/s, kā arī tiešraides audio uzraudzību ar 16 bitu 48 kHz, nodrošinot komandām lielos komplektos lielisku attālo vizuālo un audio novērošanas pieredzi.

Pilnīgs īpaši zems latentums

Video raidītājs un uztvērējs izmanto to pašu mikroshēmu risinājumu kā Ronin 4D, un katra saite ir īpaši optimizēta, lai nodrošinātu ļoti zemu pārraides latentumu no gala līdz galam, savienojot pārī ar kinokamerām, piemēram, ALEXA Mini LF.

Bezšuvju automātiskā frekvences lēciena

O3 Pro pievieno DFS joslas papildus tradicionālajām 2,4 GHz un 5,8 GHz frekvenču joslām, piedāvājot līdz pat 23 kanālu opcijām, kas nodrošina profesionālām komandām atbilstošākus un bez traucējumiem pārraides kanālus. Turklāt DJI Transmission atbalsta trīsjoslu automātisko frekvenču lēcienu, kas automātiski skenē elektromagnētisko vidi, lai atrastu labāko bezvadu kanālu.

Izmantojot iebūvēto frekvenču slaucītāju, lietotāji var pat manuāli izvēlēties optimālo kanālu, lai izvairītos no traucējumiem starp ierīcēm.

Uzstādot augstas pastiprinājuma antenas, pārraides spēja tiek vēl vairāk uzlabota.

Viens raidītājs ar vairākiem uztvērējiem

Augstas spilgtuma tālvadības monitors atbalsta vienu raidītāju ar vairākiem uztvērējiem video un audio padevei divos pārraides režīmos. Vadības režīmā DJI transmisija nodrošina optimālu pārraides veiktspēju. Uzraudzību var veikt no diviem uztvērējiem vienlaikus, savukārt Ronin 2, RS 3 Pro un kameras fokusu var vadīt attālināti.

Apkalpēm, kas strādā ar vairākiem dalībniekiem un komandām, piemēram, apgaismojumu, mākslas nodaļu un rekvizītus, apraides režīmu var iespējot papildus vadības režīmam, lai nodrošinātu neierobežotu skaitu uztvērēju (raidīšanas veiktspēja atšķiras no vadības režīma). Tas paceļ fotografēšanas efektivitāti un izpratni pilnīgi jaunā līmenī.

Šifrēta pārraide

DJI Transmission atbalsta drošu savienošanu pārī un AES 256 bitu šifrēšanu, lai aizsargātu pret nesankcionētu piekļuvi jūsu informācijai. Kopā ar DJI pašu izstrādāto mikroshēmu un pārraides protokolu, DJI Transmission spēj nodrošināt visaugstāko drošības līmeni jūsu uzņemtajam materiālam.

Bokss Vans, fotogrāfijas direktors

" DJI Transmission ne tikai optimizē filmu veidošanas procesu, bet arī atbrīvo mūs no kabeļu problēmām un attāluma ierobežojumiem. DJI ir ļoti pārdomāts, lai koncentrētos uz palīdzības rīku izveidi filmu veidošanai. Sīkāka informācija ir tas, kas patiesi veicina kinematogrāfijas industrializāciju."

Integrēts dizains

Salīdzinot ar parastajiem risinājumiem, DJI Transmission ir integrēts īpaši spilgts monitors ar iebūvētu uztvērēju, nodrošinot optimālu pārnesamību un efektīvu iestatīšanu, lai palīdzētu jums ātri sākt darbu jebkurā iestatījumā.

Tālvadības monitoram ir iebūvēta attēla apstrādes mikroshēma, kas ir tāda pati kā Ronin 4D izmantotā. Tas ļauj tai piedāvāt daudzas funkcijas papildus uzraudzībai integrētai un efektīvai uztveršanai, uzraudzībai, kontrolei un ierakstīšanai.

Plaša diapazona skārienekrāns

Augstas spilgtuma tālvadības monitors ir aprīkots ar 7 collu platas gammas skārienekrānu ar spilgtumu līdz 1500 nitiem. Tā standartaprīkojumā ir rūdīta stikla ekrāna aizsargs un profesionāls monitora pārsegs, lai nodrošinātu bagātīgas, patiesas krāsas pat stipra apgaismojuma apstākļos. Ar 1920 × 1200 izšķirtspēju ekrānā ir redzams neuzbāzīgs interfeiss (OSD) ar redzamām detaļām, piemēram, fotografēšanas parametriem, lai nodrošinātu viegli pieejamu informāciju un netraucētu uzraudzību.

Atbalsta rīki

Tālvadības monitorā ir aprīkoti tādi atbalsta rīki kā drošā zona, kadra vadotne, zebras svītras, nepareiza krāsa, maksimuma noteikšana un viļņu forma precīzai kompozīcijai, ekspozīcijai un fokusēšanai.

Neatkarīga ierakstīšana un atskaņošana

Tālvadības monitoram ir arī microSD kartes slots, un tas ļauj ierakstīt un atskaņot 1080p/60 kadri/s H.264 tiešraides plūsmu, kā arī vienlaicīgu piekļuvi video laika kodiem, atvieglojot starpniekserveru rediģēšanu tieši uz kameras. Ja kopā tiek izmantoti vairāki tālvadības monitori, katrs monitors var pat ierakstīt vai atskaņot kadrus neatkarīgi, netraucējot citiem monitoriem.

Iebūvēts kustības kontrolieris

Augstas spilgtuma tālvadības monitoram ir iebūvēts žiroskopiskais sensors, kas ļauj tam darboties kā atsevišķam Ronin 2 vai RS 3 Pro kustību kontrollerim, neizmantojot papildu piederumus. Tas ļauj lietotājiem sasniegt sarežģītākas kameras kustības no kustīga transportlīdzekļa vai ar strēli.

Savietojams ar Ronin 4D rokturiem

Augstas spilgtuma tālvadības monitoram ir pret izplešanos aizsargājošs rāmis. Lietojot kopā ar Ronin 4D rokturiem, kursorsvira var vadīt Ronin 2 vai RS 3 Pro kardānu, un fokusa ritenis var kontrolēt fokusēšanu un kameras parametru, piemēram, diafragmas atvēruma, slēdža un ISO, pielāgošanu, savukārt ierakstīšanas poga kontrolē sākšanu/apturēšanu. ierakstīšanas, padarot RS 3 Pro lietotāja pieredzi līdzīgu Ronin 4D pieredzei.

Savietojams ar DJI Master Wheels un DJI Force Pro

Lietojot kopā ar DJI Master Wheels vai DJI Force Pro, tālvadības monitors ļauj lietotājiem sasniegt progresīvāku kardāna vadību, izmantojot Ronin 2 vai RS 3 Pro. Šajā scenārijā oriģinālais aprīkojums pārraidīs vadības signālus tieši, izmantojot DJI Transmission, vairs neizmantojot bezvadu signālus no DJI Master Wheels vai DJI Force Pro. Tas trīs reizes palielina pārraides veiktspēju un uzlabo signāla diapazonu, stabilitāti un prettraucējumu iespējas.

Spoguļa vadības režīms

Kad RS 3 Pro ir piestiprināts pie strēles, kabeļu izciļņiem un transportlīdzekļiem, izmantojot spoguļa vadības režīmu, varat attālināti vadīt Sony bezspoguļa kameru izvēlni no jebkuras vietas.

Rui Zhong, fotogrāfijas direktors

DJI Transmission no jauna definē video pārraidi. Tas atspoguļo pilnīgi jaunu darbplūsmas koncepciju, kas nemanāmi integrē kontroli un uzraudzību, ievērojami uzlabojot efektivitāti. Kad Ronin stabilizatori darbojas ar jaunāko DJI Transmission, es redzu šajā klasiskajā sērijā atsvaidzinātu vitalitāti. DJI transmisija ne tikai padara Master Wheels intuitīvākus, bet arī lielāks vadības attālums nozīmē arī vairāk iespēju kino valodai. DJI inovācija turpina stiprināt filmu industriju.

Video raidītāja porti

3G-SDI cilpas izejas ports

Atbalsta 1080p/60 kadri/s video izvadi.

3G-SDI ievades ports

Atbalsta 1080p/60 kadri/s video ievadi.

HDMI 1.4 A tipa ievades ports

Atbalsta 1080p/60 kadri/s video ievadi.

Augstas spilgtuma tālvadības monitora porti

3,5 mm stereo ligzda

Uzrauga audio reāllaikā.

microSD kartes slots

Iekšējai ierakstīšanai un atskaņošanai monitorā.

HDMI 2.0 A tipa ievades ports

Atbalsta 4K / 60 kadri/s video ievadi.

USB Type-C ports

Programmaparatūras atjauninājumiem.

Strāvas ievades ports

6,8 V līdz 17,6 V strāvas ieeja (ieskaitot CAN ieeju un izvadi, kā arī savienojumu ar DJI Master Wheels un DJI Force Pro).

HDMI 1.4 A tipa izejas ports

Atbalsta 1080p/60 kadri/s video izvadi.

3G-SDI izejas ports

Atbalsta 1080p/60 kadri/s video izvadi.

Tiešā barošana ar Gimbal

DJI Transmission var savienot pārī ar Ronin 2 vai RS 3 Pro, lai iegūtu pielāgotu fotografēšanas risinājumu. Video raidītāju var piestiprināt tieši pie aukstās kurpes kardāna apakšā un darbināt no tā tieši bez papildu baterijām.

Citi barošanas avota risinājumi

WB37 barošanas avots

Video raidītājs un augstas spilgtuma tālvadības monitors ir saderīgi ar DJI WB37 akumulatoru.

NP-F barošanas avots

Viņi var izmantot arī komplektā iekļauto NP-F akumulatora adapteri universālajiem akumulatoriem.

V veida stiprinājuma barošanas avots

Trešās puses V-mount akumulatora adapterus var izmantot arī, lai nodrošinātu strāvas padevi video raidītājam un tālvadības monitoram, izmantojot V-mount baterijas. Pogo tapas ir atrodamas video raidītāja priekšpusē un aizmugurē, lai piestiprinātu specializēto V-mount akumulatora adapteri kamerai integrētai kameras un video raidītāja barošanas avotam.

DC-IN barošanas avots

Nepārtrauktai barošanas avotam var izmantot P-TAP–DC-IN strāvas kabeli, lai izveidotu savienojumu ar ārēju strāvas avotu.

Kastē

Video raidītājs × 1

WB37 akumulatora adapteris (TX) × 1

NP-F akumulatora adapteris (TX) × 1

Ronin video pārraides antena × 2

USB-C kabelis × 1

SDI kabelis × 1

Līdzstrāvas barošanas kabelis × 1

Strāvas kabelis no līdzstrāvas uz P-TAP × 1

USB-C uz LEMO strāvas kabeli × 1

RS karkasa montāžas plāksne × 1

Instalācijas rīkkopa × 1

Specifikācijas

Svars Video raidītāja svars: apm. 350 g / 0,77 mārciņas (izņemot antenas), augstas spilgtuma tālvadības monitora svars: apm. 727 g / 1,6 mārciņas (izņemot antenas)

Izmēri Video raidītājs: 127 × 87 × 26 mm (L × W × A, izņemot antenas), augstas spilgtuma tālvadības monitors: 213 × 135 × 51 mm (L × W × A, izņemot antenas)

Darbības frekvence, kas nav DFS frekvenču josla: 2,4000-2,4835 GHz, 5,150-5,250 GHz, 5,725-5,850 GHz ; DFS frekvenču josla: 5,250–5,350 GHz, 5,470–5,600 GHz, 5,650–5,725 GHz

Raidītāja jauda (EIRP) 2,4000–2,4835 GHz:

Maksimālais joslas platums 40 MHz

Maksimālais bitu pārraides ātrums 50 Mbps

Enerģijas patēriņš 11 W

Barošanas spriegums no 6 līdz 18 V

Izejas spriegums jaudas izejas ports: 6 līdz 18 V

Darbības laiks Video raidītājs: 3 stundas 40 minūtes, augstas spilgtuma tālvadības monitors: 2 stundas

Ievades video formāts 3G SDI: YCbCr 4:2:2 10 bitu, HDMI RGB 4:4:4, 1080p: 23,98/24/25/29,97/30/50/59,94/60 kadri/s, 1080i: 50/509 fps, 94 720p: 50/59,94/60 kadri/s

Izvades video formāts 3G SDI: YCbCr 4:2:2 10 biti, 1080p: 23,98/24/25/29,97/30/50/59,94/60 kadri/s, 1080i: 50/59,94/60 kadri/s, 920/5fps, 720/5fps.

Ievades audio formāts SDI iegults, HDMI iegults

Izvades audio formāts PCM

Video pārraides sistēma O3 Pro

Maksimālais video bitu pārraides ātrums 50 Mbps

Video pārraides latentums 68 ms, 100 ms

Video kodēšanas formāts H.264

Maksimālais pārraides attālums 6 km (FCC), 4 km (CE/SRRC/MIC)

Maksimālais joslas platums 40 MHz

Darba temperatūra no -10° līdz 45°C (14° līdz 113°F)

Spoguļa vadības režīms Atbalstītie kameru modeļi ZV1/A7 III/A7S III/A7M III/A7R III/A7R IV/A7 IV/FX3/A7S II/A6600/A6400 un visas Sony kameras, kas atbalsta BRAVIA (HDMI vadību).
