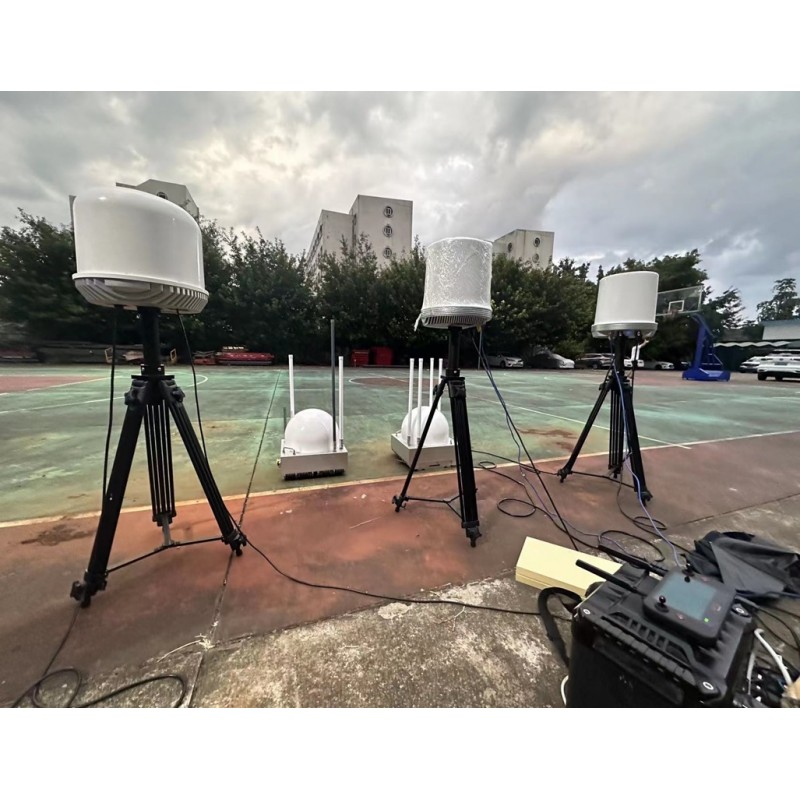

Sinton STN-S3000-7 — transportlīdzeklī uzstādīta/stacionāra noteikšanas un pretdronu ierīce

Galvenie noteikšanas kanāli ietver frekvences no 860MHz līdz 960MHz, 2400MHz līdz 2500MHz un 5725MHz līdz 5875MHz. Sistēmai ir tīkla un programmatūras regulēšanas funkcijas, kā arī manuālas vadības iespējas. Ar tīkla iespējām tas atvieglo vairāku iekārtu tīklu izveidi lielai reģionālajai UAV vadībai, kas ir pielāgojama dažādiem transportlīdzekļu tipiem ar minimālām izmaiņām. Pasīvās noteikšanas tehnoloģijas izmantošana nodrošina bezvadu sakaru iekārtu darbības traucējumus, vienlaikus saglabājot augstu slēptumu.

Veiktspējas parametri:

Atklāšanas frekvences kanāls: 70MHz līdz 6000MHz

Skenēšanas laiks: ≤ 0,25 s 120 M joslas platumam

Ātra noteikšanas veiktspēja: nosaka un novieto UAV līdz 15 km attālumā atklātās, līdzenās vietās bez ēnojuma

Sarežģīta trases noteikšanas veiktspēja: atklāj un novieto bezpilota lidaparātus līdz 7 km attālumā atklātās, līdzenās vietās bez ēnojuma

Noteikšanas leņķis: 360°

Identifikācijas daudzumi: var identificēt vismaz 60 UAV, kas tiek glabāti datu bāzē atsevišķi

Minimālais noteikšanas augstums: 0m

Atklāšanas azimuta leņķis: mazāks par 15°

Identifikācijas attālums: Augsta konfigurācija ≥3-15km (zema konfigurācija ≤3km)

Identifikācijas laiks: ≤1 s, lai sistēma identificētu UAV marku, modeli un ID numuru

Savienojuma metode: Ethernet/WiFi

Darba temperatūra: -40℃ līdz 70℃

Barošanas metode: AC220V

Melnā un baltā saraksta funkcija: pieejama

HD GIS sistēmas funkcija: parāda apkārtējās vides un aprīkojuma izvietošanas punktu informāciju

Reģistrācijas un atskaņošanas funkcija: ieraksta bezpilota lidaparātu ielaušanās gadījumus, tostarp informāciju par leņķi, modinātāja laiku un frekvenci, pieejama atskaņošana

Statistikas atskaites un trauksmes funkcija: nodrošina statistikas ziņojumus par dronu ielaušanos un atbalsta skaņas un gaismas trauksmes

Pozicionēšanas un automātiskās ziemeļu kalibrēšanas funkcija: GPS pozicionēšana ļauj noteikt atrašanās vietu kartēs ar automātisku ziemeļu kalibrēšanu

UAV signālu ekstrakcijas un pievienošanas funkcija: automātiski apkopo nezināmus UAV signālus, izvelk parametrus un pievieno tos UAV datu bāzei

Svars: noteikšanas ierīce ≤15KG, traucēšanas ierīce ≤22KG

Darba laiks: Nepārtraukta darbība

Izmērs: 430x330x180mm; 430x430x400mm

Programmatūras datu bāze: Programmatūras datu bāze Atbalstiet visu DJI UAV noteikšanas klāstu (Mavic sērija, Air sērija, mini sērija, FPV sērija, Phantom sērija, Inspire sērija, Xiao Spark sērija, Jingwei MATRICE, Tello utt.), 3DR, Parrot , DaoTong, Harborson, Yihang, HaoXiang, Zero, Keystone, Xiaomi, Zhendi, PuZhou, Huakol uc Holystone, Spardar, I-Tech, JJRC, Syma, Weili, Dahua, Kovitai, Corbett, Hava, Haikang, Changtiangyou, Pegasus un citi zīmoli Vairāk nekā 33 zīmoli un vairāk nekā 350 dronu noteikšanas veidu, piemēram, lidmašīnas, FPV šķērsojošas lidmašīnas, nozares droni, WiFi droni utt.

Mēs varam realizēt DIY dronu noteikšanu visu veidu bezmaksas kombinācijām, tostarp, bet ne tikai, kombināciju ar dažādu vietējo un ārvalstu karšu pārraides zīmolu, dažādu vietējo un ārvalstu digitālās pārraides zīmolu un dažādu zīmolu tālvadības pultīm utt.

Ietverot, bet ne tikai, šādus zīmolus: Futaba T8FG, Futaba 10CG, Futaba 12FG, Futaba T12K, Futaba 14SG, Futaba 16SZ, Futaba 18MZ, Futaba 18MZ, Futaba 18SZ, Ra8Fodilink, T8FodiRa8. AT10, WFLY WFT07, WFLY ET06, WFLY ET07 ，WFLY ET12, WFLY ET16, WFLY ET16S, WFLY WFT09, Spektrum DX6E, Spektrum DX8E, Spektrum NX8, Spektrum NX10, Spektrum NX10, Spektrum DXSpek20 XSpektrum2. 7, Frsky X7S, Frsky X7 ACCESS, Frsky X7S ACCESS, Frsky X9E ， Frsky X9D plus , Frsky X LITE S , Frsky X LITE , Frsky TANDEM XE , Frsky TANDEM X20HD , Frsky TANDEM X18S , Frsky TANDEM X18 , Frsky X LITE S , Frsky X LITE , X20 Horskyr , ANDF 2 Horskyr X10S, Multiplex roval7, Multiplekss 16, Hitec flash7, Hitec flash8, Hitec Aurora9, Flysky i6, Flysky PL18, Flysky ST8, Flysky TH9B, JR XG14, SANWA SD-10GS, Graupner MZG-10GS, Graupner MZG-18. ，Graupner MZ-24 SYMA 4H, WALKERA DEV010, WALKERA DEVO7, SIYI DK30PRO, SIYI TX32, SIYI AK28, SIYI VD28, SIYI VD32, TKRYD10, SIYISIYI MKIDKYS15 12, SKYDROID T16, SKYDROID H12, SKYDROID H16, SKYDROID M12 PRO, SKYDROID M12L

Darba režīms: Spektra + datu bāzes protokola izšķirtspējas tehnoloģija, radio klusā uzraudzība, reāllaika automātiskā uzraudzība

Funkcijas: Precīza dronu pozicionēšana un identifikācija un to sērijas numuri

Pozicionēšanas atsvaidzināšanas laiks: ≤2-10s

Operētājsistēma: Android/Windows

Aizsardzības līmenis: IP68

Displeja ekrāns: planšetdatora vai klēpjdatora izmērs

Izlūkošanas jutība: labāka par -95 dBm (25 kHz)

Frekvences mērīšanas precizitāte: ≤1KHz

Pārnēsājamas uzstādīšanas un noņemšanas laiks: ≤3 min

Atklāšanas panākumu līmenis: 99%

Aizsardzības diapazona rādiuss: ≥2,5km

Pārtveršanas reakcijas laiks: ≤1s

Pārtverto bumbu skaits: ≥35

Iestrēgšanas režīms: izkliedēšana un piespiedu nosēšanās

Aizsardzības panākumu līmenis: ≥99%

Jaukšanas frekvences kanāli (pēc izvēles):

• Izeja 400-450MHz, Vidējā izejas jauda 43dBm
• Izeja 840-930MHz, Vidējā izejas jauda 46dBm
• Izeja 1160-1280MHz, Vidējā izejas jauda 43dBm
• Izeja 1400-1500MHz, Vidējā izejas jauda 46dBm
• Izeja 1550-1630MHz, Vidējā izejas jauda 43dBm
• Izeja 2380-2500MHz, Vidējā izejas jauda 47dBm
• Izeja 5150-5300MHz, Vidējā izejas jauda 47dBm
• Izeja 5720-5880MHz, Vidējā izejas jauda 47dBm

Materiāls: alumīnija sakausējums + augstas veiktspējas stikla tērauds

Antenas tips: Omni-directional antena + virziena antena kompozīts

Automātiskā aizsardzība: bez uzraudzības

Trases displejs: parāda dronu lidojumu trajektorijas, precīzi nosakot to ceļus ar tīkla atbalstu

Sistēmas sasaiste: nodrošina paplašināšanas saskarni vieglai savienošanai ar traucējumu pretpasākumu aprīkojumu, atbalstot dažādus izstrādes protokolus.
