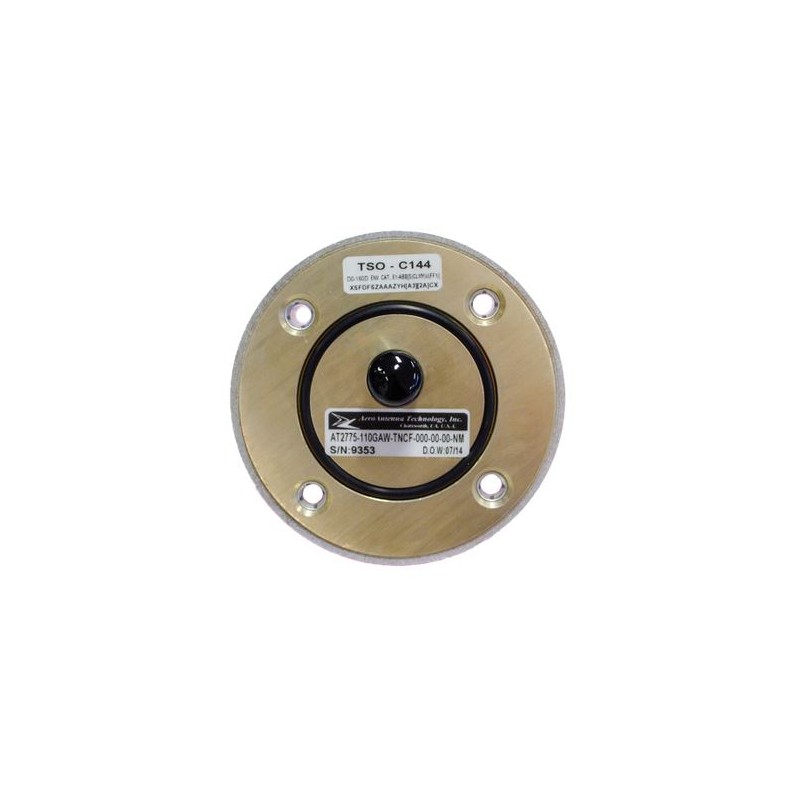

Stara skrūves aeronautiskā antena (RST719)

Beam RST719 TSO Aero apstiprinātā Iridium plākstera antena ir īpaši izstrādāta aviācijas pielietojumiem un atbilst C-144 TSO apstiprinājuma prasībām. Tās zema profila, aerodinamiskais dizains padara to ideāli piemērotu uzstādīšanai lidmašīnās, kur svarīga ir veiktspēja un minimāla pretestība.

Dizains un konstrukcija

Antena tiek piegādāta ar caurules stiprinājumu, kas nodrošina drošu uzstādīšanu un aizsargā savienotājus no apkārtējās vides ietekmes. Tā ir aprīkota ar TNC savienotāju un izgatavota tā, lai izturētu skarbus ekspluatācijas apstākļus.

Galvenās īpašības

• Apstiprināta Iridium satelītsakariem
• Paredzēta darbībai skarbos apstākļos
• Kompakta un viegla konstrukcija
• Lietā alumīnija sakausējuma korpuss
• TSO apstiprinājums atbilstoši C-144 standartam
• Ražota ASV
• Iekļauta 12 mēnešu remonta vai nomaiņas garantija

Vispārējās specifikācijas

Polarizācija: Labās puses cirkulārā
Aksiālais koeficients: Maksimums 3 dB
Impedance: 50 omi
VSWR: Mazāk nekā 2,0:1
Maksimālais augstums: 21 336 m (70 000 pēdas)
TSO apstiprinājums: C-144

Frekvenču specifikācijas

Iridium frekvenču diapazons: 1595 ± 30 MHz (-1,5 dB joslas platums)

Vides specifikācijas

Darba temperatūras diapazons:
-55°C līdz +85°C (-67°F līdz +185°F)

Fiziskās specifikācijas

Krāsa: Balta
Pārklājums: Poliuretāns
Materiāls: A380 alumīnija sakausējuma liejums ar Ultem 2200 radomu

Izmēri
Antena: 20,83 mm augstums x 88,9 mm diametrs (0,82 collas augstums x 3,50 collas diametrs)

Svars
Antena: 0,22 kg (0,5 mārciņas)

Savienotājs

Iridium savienotāja tips: TNC sieviešu
